プロペラの副作用






推力を得るためにプロペラを回すと、横揺れ、縦揺れ、偏揺れなどの副作用が現れる。





副作用の原因 ( とりあえず四つ )

1.トルクの反作用

トルクの反作用

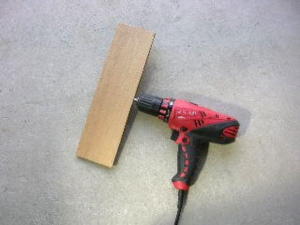

空気制動板をセットした電動ドリルを回してみる。

「Clear prop !」  制動板の飛散に注意。
ウィーン、ウウウウウ、ウィーン。感じて納得。




2.ジャイロ作用
ジャイロ作用1
ジャイロ作用2 ジャイロスコープ (地球ゴマ) を柔らかくつまんで、
上下、左右に動かす。軸の動きを見て納得。

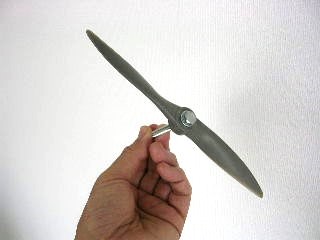

3.Pファクター

Pファクター1 Pファクター2 Pファクター3
   回転軸を傾けて廻してみる。
   一周する間の、ピッチの変化、ブレード先端の動きを見て納得。




4.プロペラの後流作用

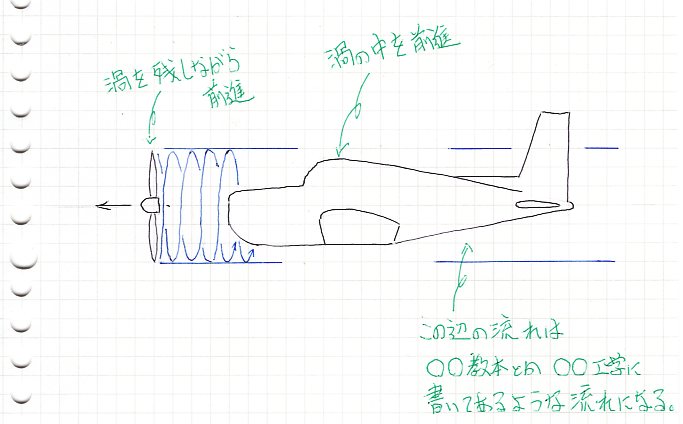

プロペラの後流作用1

↑プロペラブレードが捩じった空気のイメージ
  プロペラが回転すると、こんなのがブレードの枚数ぶん束になった渦管が作られる。
プロペラの後流作用2 プロペラの後流作用3 プロペラの後流作用4
 捻じれ具合は、飛行速度、プロペラのピッチと回転数によって変化する。

プロペラの後流作用5

 渦管は、相対風、地面などによって曲げられる。

プロペラの後流作用6


 「propeller tip vortices」 か「プロペラベイパー」で画像、動画検索。 渦の様子を見て納得。
