軽い望遠鏡、双眼望遠鏡を考える

　軽いのは良い。思い立った時にすぐに見れる、というのは物凄い武器だ。天文業界は、天体写真（撮影）を前提に設計されているものが多く、頑丈すぎて重すぎて、魅力のある鏡筒が少ない。

　口径10cm以下では、やはりHigh Lander が傑出。5cm以下なら双眼鏡。また、EMS対空双眼鏡は対物レンズを交換できるので、2インチ・アイピースが使えるEMS双眼望遠鏡にも変身する。ただし、High Lander の口径が82mmあるので、試していない。

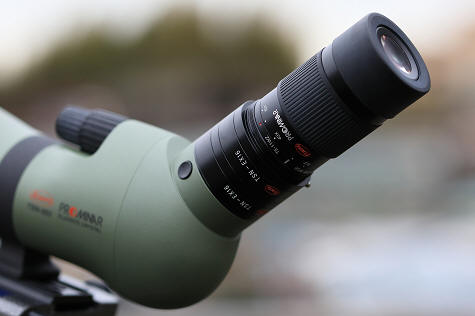

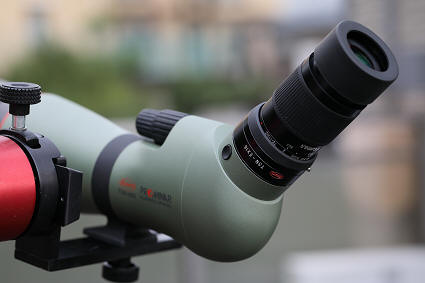

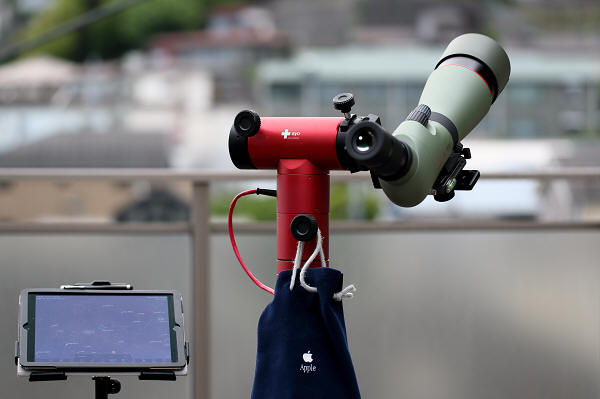

　Obsession 18" UC で、Kowa Prominar TSN-883 を ファインダーにした。88mmもの口径があって、しかもフローライト・クリスタルレンズ、本体1.5�s 、正立像。専用アイピース ：TE-17W で30倍、実視野2.4°、見掛け視界72°。また、笠井 EWV 32mm を工夫すれば、15.6倍、実視界約4°、見掛け視界62°、Nagler Type6 5mm をを工夫すれば、100倍、実視界約0.82°、見掛け視界82°になる。これをファインダーだけにしておくのはもったいない。



フィールド・スコープにしてみた

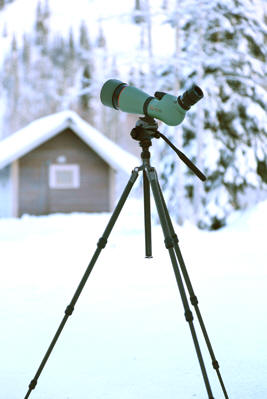

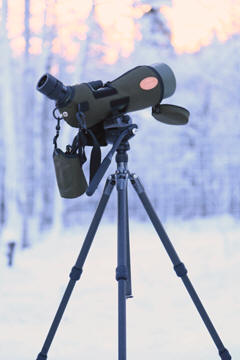

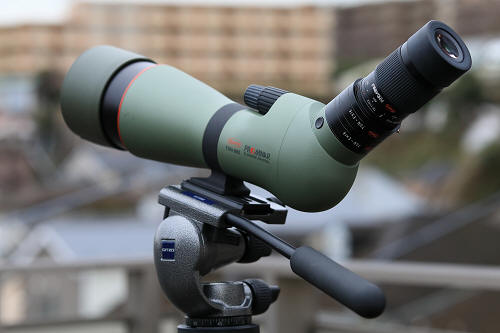

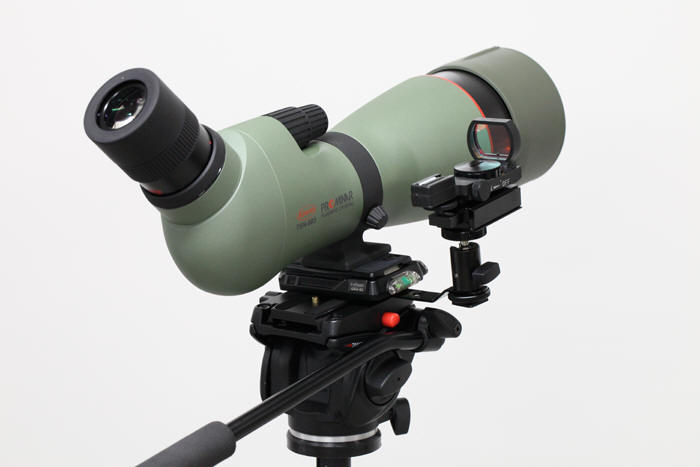

　まず、このスコープをEMS対空双眼鏡の本体を取り替える形で載せてみた。クイック・シューで装着しているので、交換はたちどころにできる。ドット・ファインダーもあるので、これは良い。望遠鏡のつもりで組んだのだが、気が付いたら、フィールド・スコープそのままだった（写真上）。

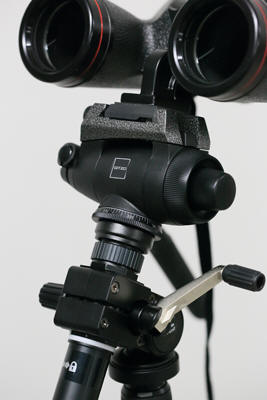

　本体+三脚も含めた総重量は、4.8�s。片手でも外に出せる。三脚は、古いGitzo のものなので、1.8�s。これを最新のカーボン三脚 GT0531 にすれば、720gになる。ただし、今の古い三脚にはエレベーター機能が付いているので便利。ファインダーもSky Surfer にすれば、80g軽くなる。また、ヴィデオ・ヘッドもManfrotto 701HDV は830gだが、Gitzo GH 1720QR なら460ｇだ。つまり、組み合わせによっては、架台も含めた総重量が、何と3.3�sになってしまう。口径90mmの鏡筒だって4�s位あるのが普通だから、これは物凄いことだ。単眼なら、これで相当楽しめる。

　このフィールドスコープの良いところは、1 1/4インチのアイピースがほとんど合焦する点だ。High Lander では、接眼部を相当ロー・プロファイル化しないと不可能なので、このフィールドスコープは可能性を秘めている。次は双眼だ。ライヴァルはHigh Lander。



双眼にできるか？

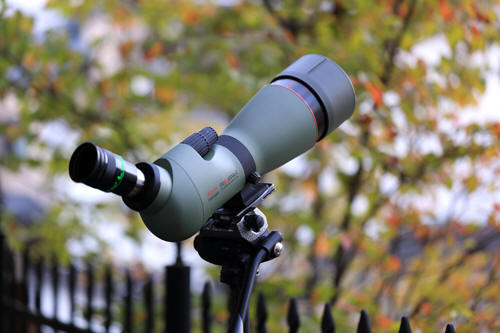

　このフィールドスコープは回転自在で、自由な角度で止める事ができる。では、上の写真のように傾ければ、双眼視できるのだろうか？ 広角アイピースなら中心で結像するのでは？ これなら無改造で恐るべき双眼望遠鏡が誕生する。High Lander の本体重量が6.2�sだから、2�sはダイエットでき、しかも口径は6mm大きくなる。

　実際に覗いてみたら、視野環が1つにならなかった。よく映画で出てくる双眼鏡の視野環のように丸が2つ重なった感じ。ただ、重なった所では見えない事も無いが、こんなに苦労して見るメリットが無い。しかし、直視型のTSN-884 なら、この方法で双眼望遠鏡になる。地上風景〜45°までなら、十分実用範囲だ。肝心の天頂付近は厳しいが、Gitzo のエクスプローラ・カーボン GT 2541EX なら、使えないこともない。椅子を工夫すれば、一体型として寝そべって見ることもできるが、本来の目的である、機動性を失ってしまう。 しかし、直視型は眼の延長として見えるので、魅力的な側面を持つ。低い椅子があれば、意外と天頂付近も大丈夫かもしれない。

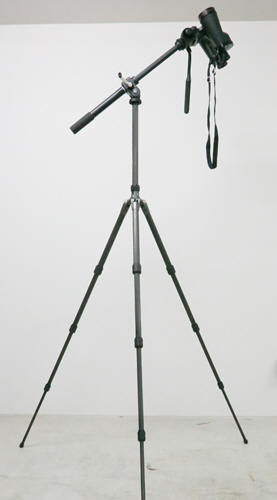

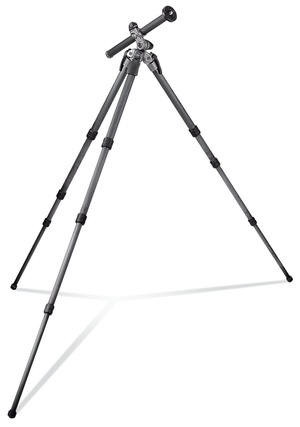

Gitzo のエクスプローラ・カーボン三脚 GT 2541EX

　防水機能があり、窒素も充填されているので、できるだけ無改造で双眼化したいが、心中前提ならEMSを使って双眼望遠鏡にできるかもしれない。今では、タカハシの Sky90 より数万円安く流通しているので、非現実的な話ではない。このフィールドスコープのフォーカサーは秀逸で、また、フォーカサーのレンズも含めて光学系は設計されているので、対物だけを取り出してもよろしくない。フォーカサー以後、プリズムで光路を消費しているので、EMS双眼望遠鏡も可能性はある。1 1/4インチのアイピースに限定したとしても、Panoptic 24mm を使えば、21倍、実視界3.3°、見掛け視界68°、斜出瞳径4.2mmが得られる。可能かどうかは実際に分解しないとわからないが、あまりの大博打過ぎて、ちょっと無理。もし壊れたフィールド・スコープを入手できたら、是非試みたいところだ。

　それにしても、できそうでできない、というのは、実に楽しい。

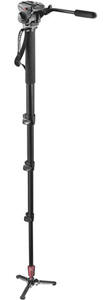

Manfrotto の一脚：561BHDV-1を見つけた

　録音機材、特にマイクロフォンの情報を仕入れるため、Inter BEE へ行ってきた。放送用機材/業務用のものばかりの展示だが、いろいろと参考になる（といっても、業務用は一桁以上高い。テレビカメラ用のZeiss のレンズがあったので、いくらですか？と聞いたら、そうですね、450万くらいでしょうか、と普通に答えていた）。Vitec のブースで、Manfrotto の一脚 561BHDV-1 を見つけた。一脚に、ヴィデオ雲台701HDV を搭載し、下に小さい支えが付いている。しかも、この支えは可動性があって、具合が良い。これに、直視型のTSN-884 で双眼にし、この一脚に取り付けたら、天頂も何のその、けっこう行けるかもしれないと思った。少し大型の双眼鏡にも良いかもしれない。ただ、フリーハンドにできないのが欠点。本体重量1.9�s、搭載可能重量4�s。



遊馬製作所製 1.25”アイピース用アダプター （2012年8月29日）

　ななつがたけ北天文台のブログで、遊馬製作所から1.25”アイピース用のアダプターが出ているのを知った。誰でも考える事（望む事）は一緒で、せっかくの優秀な鏡筒なのだから、他のアイピースを使ってみたいのは当然だ。だったら、最初からメーカーが対応してくれ〜〜！

　

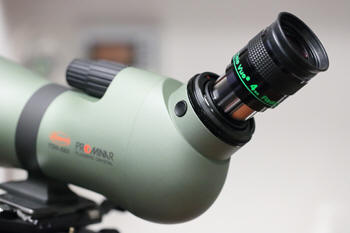

　さっそく注文してみた。アイピースに、写真左のようなリングを取り付け、スコープにねじ込む、というもの。送料込みで\4240だった。ねじ込む、といっても回す回数は2回程で、さほど負担ではない。ペンタックスSPのレンズ交換を思い出した（昔のペンタックスのレンズ交換は、ネジ式）。定期的に注文が入るらしく、鳥屋さんにも需要があるらしい。

　私の所有しているアメリカン・サイズのアイピースで、合焦のチェックをしたら、ほとんどのアイピースで合焦したが、Ethos 8mm、6mm が、2”のフランジが邪魔をしてダメ（8mm は、もう少しで惜しい）。1.25”アダプターを介したLeica Zoom はダメ。直接つっこむと合焦する。これが使えたら、物凄いスコープ、望遠鏡になるので、残念だ。Nagler Zoom は、バレルが長くて、これもダメだった。バーローもZeiss、TMB どちらも使えなかった。Pentax XW シリーズはぎりぎり合焦。

　月でチェックしてみたら、どれも見事！ これは立派な望遠鏡でもあった。Abbe II で見るシャープな像は、快感。Ethos SX 3.7mm (135倍、実視野0.81°）でも、まだゆとりを感じる。高倍率で良かったのは、Radian 4mm。（125倍、実視野0.48°、見掛け視界60°）。クレーターのエッジはシャープだし、虹の入江のとろとろ〜っとした表面のぬめぬめ感も見事に描出する。Ethos SX 3.7mm はアイピースが重くて長いので、バランスが今一良くない。単眼なら、ハイランダー超えだ。

　木星が出てきたので、薄雲がかかっているけれど、Radian 4mm とEthos SX 3.7mm を比較してみた。Radian 4mm の圧勝。大赤斑がこちらを向いているのが認識でき、SEB、NEB、NTB、NNTBあたりの分離が、より鮮明だった。本当に、このスコープは凄い！ こうなると、Radian 3mm も試したくなる。ただ、架台がしっかりしていないと、フォーカサーに触れただけで、けっこう揺れるし、すぐに揺れは収まらない。

　このアダプターのイモネジを外し、スコープに入れっぱなしにしておく方法もある。アイピースをするすると挿入するだけなので、天頂付近はアウトだけれど、けっこう安定して使える。アイピースの交換は楽ちんだ。Radian 4mm は収まりも良く、惑星なら、この方法でも実用範囲だと思う。また、このアダプターを挿入したまま、EWV 32mm が装着できる。ファインダーとして導入した当初は、とりあえず暫定的に1.25”アイピースが使用できる方法をあみ出したが、この夏、オーストラリアに遠征し、南天での低倍対応屈折望遠鏡の必要性を痛感したので、今後、トラベル・ドブにお供する事になりそうだ。
　

　最大実視野は、報告している通り、EWV 32mm で実視界約4°（16倍）、見掛け視界 約62°。1.25”の場合は、Panoptic 24mm で、実視界3.3°（21倍）、見掛け視界68°が得られる。ファインダーとして使う場合は、従来通りEWV 32mm になるけれど、もし、望遠鏡として使うなら、Panoptic 24mm からの使用で十分だ。次は、優秀なXW 20mm を使うも良し、純正アイピースを使うも良し。アイピースの交換の手間を考えたら、XW 20mm が常用か。Leica Zoom が使えないのは、かえすがえす残念だ。さらに倍率を上げるなら、XW 7mm かNagler Type 6 5mm。Nagler Type 6 7mm は、旧型を20年前に持っていたけれど、もう手元には無い。次のアイピースは、Radian 4mm !

	口径	f	焦点距離	倍率	実視界	見掛視界	アイ・レリーフ	射出瞳径	備考
TSN-883	88mm	5.68	500mm
EWV			32mm	16	*4°	*62°	20mm	5.6mm	ファインダー使用
Panoptic			24mm	21	3.3°	68°	15mm	4.2mm
Pentax XW			20mm	25	2.8°	70°	20mm	3.5mm
TE-17W			16.6mm	30	2.4°	72°	20mm	2.9mm	純正アイピース
Pentax XW			7mm	71	1.°	70°	20mm	1.2mm
Nagler Type 6			5mm	100	0.82°	82°	12mm	0.9mm
Radian			4mm	125	0.48°	60°	20mm	0.7mm
Ethos SX			3.7mm	135	0.81°	110°	15mm	0.7mm
Radian			3mm	167	0.36°	60°	15mm	0.5mm
