以下,雨滴(水滴)を半径 $a$ の球とする。
太陽光線の雨滴への入射位置を,入射光線に平行な雨滴の中心線から測った高さを $b$ とすると, $y=\bun{b}{a}$ を「衝突係数」といいます。雨滴による散乱光の方向は,衝突係数によって決まります。
散乱光の方向は 散乱角 $\theta$ ( 太陽光線の入射方向から測った角度 )で表すこととし,まずこれを求めてみます。
◎内部反射1回の場合(主虹ができるケース):

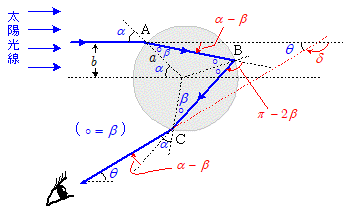

上図は,内部反射を1回起こした光線の経路の例です。ただし,点Bでの射出光は省略してあります。
この場合,雨滴の上半分(上図中心線より上)に入射した光線のみを考えればよい。なぜなら,下半分に入射した光線は,雨滴から出たのち上空に向かってしまい,観測者には届かないからです。
入射点Aでの入射角を $\alpha$ ,屈折角を $\beta$ とすると ,射出点Cでも同じ角度の屈折が起きます。反射点Bでの入射角,反射角はともに $\beta$ です。
光線が進む方向の折れ曲がりの角度(=振れ角,偏向角)は,点Aと点Cでそれぞれ $(\alpha - \beta)$ ,点Bで $(\pi - 2\beta)$ 。よって全偏向角 $\delta$ は,\[\kern-4em 全偏向角 \delta = Aでの偏向角 + Bでの偏向角 \\ \quad\quad\quad\quad\quad \quad\quad\quad + Cでの偏向角 \\ = (\alpha - \beta ) + (\pi - 2\beta) + (\alpha - \beta ) \\ = \pi + 2\alpha - 4\beta \] ゆえに,太陽光の入射方向から測った散乱角 $\theta$ は,\[\kern-1em \theta = \pi - \delta \\ = 4\beta - 2\alpha \quad\cdots\cdots\maru{1}\] 上式に入射点A,射出点Cで成り立つ屈折の法則を適用してみる。
雨滴の屈折率を $n$ ,空気の屈折率を $1$ とすると ,屈折の法則より,\[\sin\alpha = n\times \sin\beta \quad\cdots\cdots\maru{2} \] また,雨滴半径 $a$ と光線の入射する高さ $b$ の関係から,\[\sin\alpha=\bun{b}{a}=y \quad\cdots\cdots\maru{3}\] ここで数学では, $x=\sin\,\theta $ を満たす角 $\theta$ を表すのに, \[\theta=\arcsin(x) ,\quad \mathrm{or} \quad \theta=\sin^{-1}(x)\] のように表記します。
よって $\maru{3}$ 式, $\maru{2}$ 式を満たす角 $\alpha$ ,角 $\beta$ は,次のように書けます。\[\sin\alpha = \bun{b}{a} = y \\ \quad \Rightarrow\quad \alpha=\arcsin\bigg(\bun{b}{a}\bigg) = \arcsin \big(y \big) \cdots\maru{2}' \\ \sin\alpha=n\times \sin\beta \quad\quad \therefore \bun{b}{a} = n\times \sin\beta \\ \quad \Rightarrow\quad \beta = \arcsin\bigg(\bun{b}{n \, a}\bigg) = \arcsin\bigg(\bun{y}{n}\bigg) \cdots\maru{3}'\]
これらの式を $\maru{1}$ 式に代入すると,散乱角 $\theta$ は,\[\kern-1em \theta = 4\beta - 2\alpha \\ = \color{red}{4 \, \arcsin \bigg(\bun{y}{n}\bigg) - 2 \, \arcsin \big(y \big)} \quad \cdots\cdots\maru{4}\] となります。
◎内部反射2回の場合(副虹ができるケース):

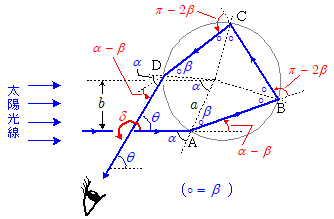

上図は,内部反射を2回起こした光線の経路の例です。ただし,点B,点Cでの射出光は省略してあります。
この場合,散乱光が地上にいる観測者に向かってくるのは,雨滴の下半分(上図中心線より下)に入射した光線に限られます。
各点での振れ角は,入射点A・射出点Dでそれぞれ $(\alpha - \beta)$ ,点B,点Cでそれぞれ $(\pi - 2\beta)$ ゆえ,\[\kern-3em 全偏向角 \delta = Aでの偏向角 + Bでの偏向角 \\ \kern4em + Cでの偏向角 + Dでの偏向角 \\ = (\alpha - \beta ) + (\pi - 2\beta) + (\pi - 2\beta) + (\alpha - \beta ) \\ = 2 \pi + 2\alpha - 6\beta \] よって,太陽光の入射方向から測った散乱角 $\theta$ は,\[\kern-1em \theta = \delta - \pi \\ = \pi + 2\alpha - 6\beta \\ = \color{red}{\pi + 2 \, \arcsin\big(y \big) - 6 \, \arcsin\bigg(\bun{y}{n}\bigg) } \quad\cdots\cdots\maru{5}\]となります。
次に続く(解説2:虹の色と散乱角)
