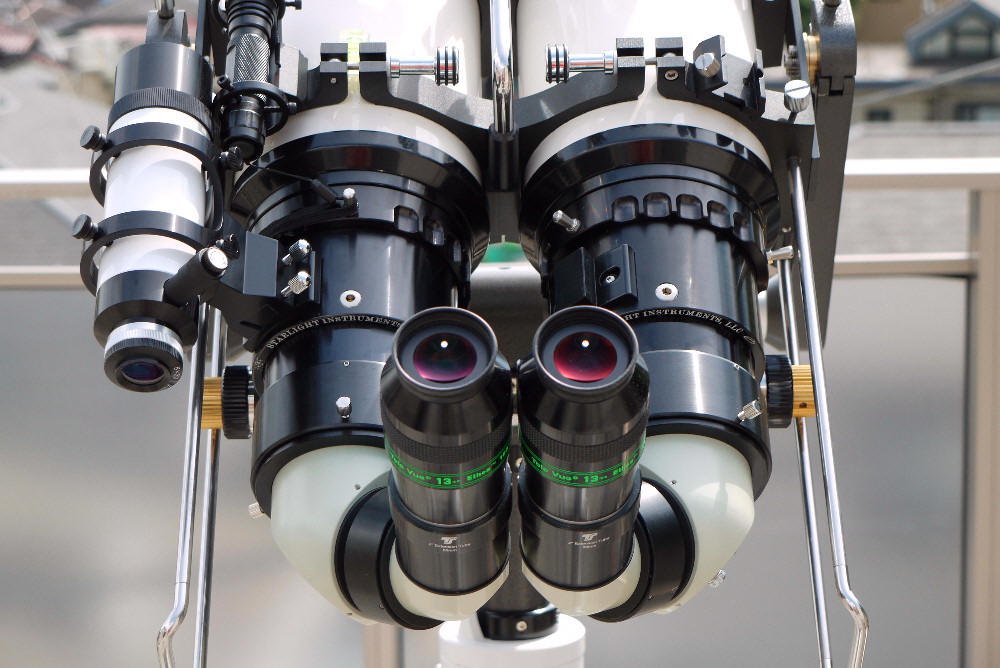

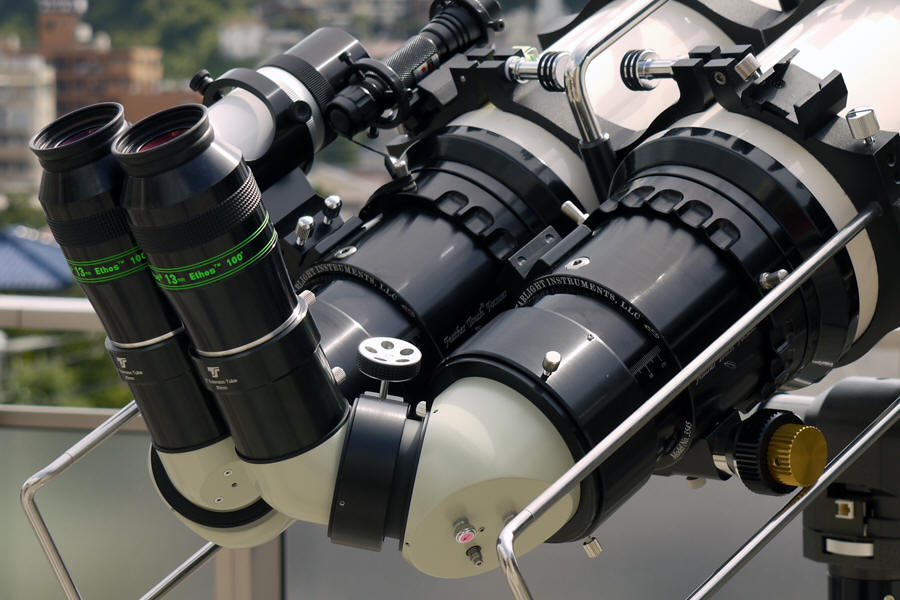

EMS 装着角度の位置は、ここしか無い。シンメトリカルに保つのが大切だ。時々チェックしてベストなコンディションを保とう。
　 　

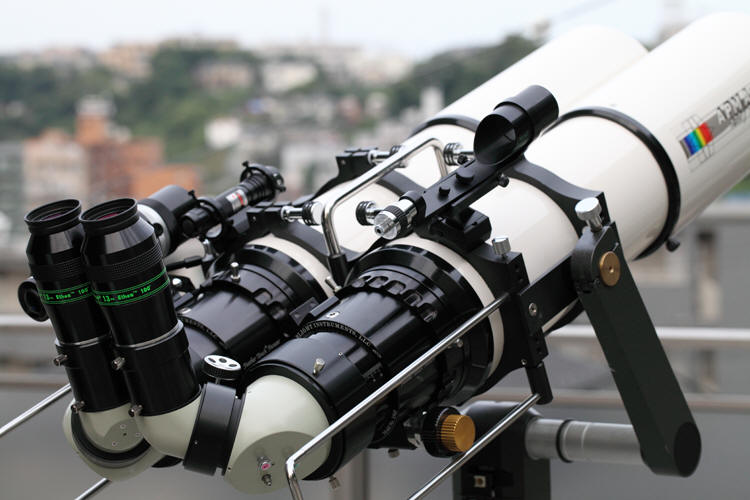

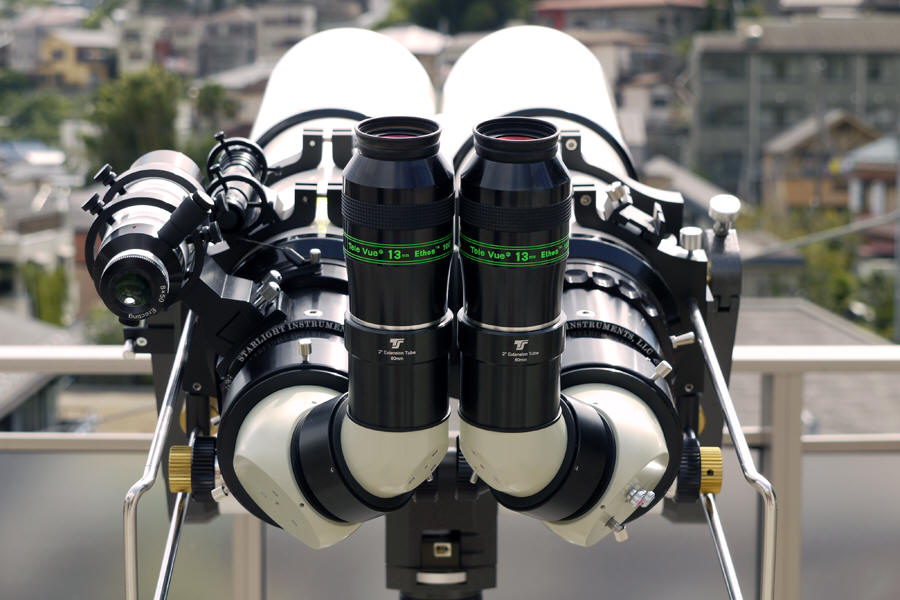

　わが愛機、APM 130mm/f6 Bino は、あらゆる点で、最もバランスが取れていると思う。大口径には、大口径でしか見えない世界はあるのだが、口径130mmの屈折で見えないか、というとそうでもない。確かに迫力の点では負けてしまう が、周辺のピン・ポイントの星像のなかにぽっかり浮かぶ淡い星雲、銀河も、実に魅力的だ。ORION 300mm/F4.5 ドブは銀ミラーとなり、ますます凄いのだが、どちらか1台を持って来なさい、と言われたら、迷わずAPM-Bino を選ぶ。114中野さんも、同じく迷わず屈折双眼114を選ぶという。これ以上口径が大きくなると、温度順応に時間がかかってくる。このBino は空にあまり影響されず、いつもすぐに良像を届けてくれる。やっぱり、生涯を友とするBino だなあ。



調整

　双望会で気づいたが、しばらく離れていると、Bino の光軸が合っていない。光軸は調整済みなので、目幅とピントだけ合わせていただければ良いのだが、これでは本当に良い像で見ていただいたのか、心配になる。
　「もし興味があってご覧になりたい方は、本当に遠慮なく声を掛けて下さい。そして、是非、良い状態で見て下さい。」



ハンドル

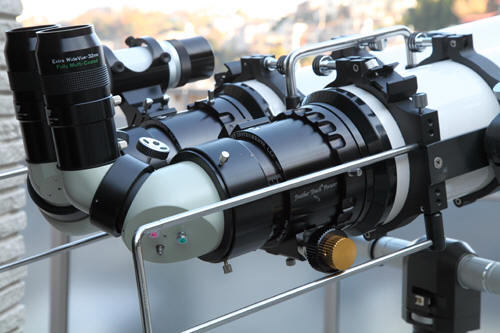

　Bino の操作ハンドルには、重心のバランスをとるため錘が付いていた。しかし、耳軸を程良い摩擦に保っていると、アイピースを交換しても、全く支障が無く観望が楽しめる。ハンドルは固定とし、錘は外した。結果的に操作ハンドルの剛性が上がり、快適に空を流せるようになった。



運搬

　運搬は、プチプチを8重に折ったのを後部座席に敷き、その上にダウン・ジャケットを被せて終了。その上には双眼鏡などが載る。レンズ・フードを縮めるとコンパクトになり、隣に人が乗れる。 重さは22�sあるが、持った時のバランスが良いので、普通に運べ、架台に載せられる。



Starmap PRO （*現在は、SkySafariを使っています。）

　以前はSkyScout を使う場合もあったが徐々に頻度が減り、Starmap Pro という、iPhone 系のソフトが登場してから、もう電池も入れなくなってしまった。もはや、携帯電話で天体導入をする時代、いや、最強のソフトが携帯にインストールできる、というべきか。何とも凄い時代だ。

  Starmap PRO の概略は、この動画を参照 すると良い。utoさんの掲示板には、2010年11〜12月に大変有益な書き込み、トリヴィアが満載。また、tacchiさんが、ブログで使い方をまとめている。

　さらに、DSS Browser と組み合わせると、さらに便利。電波が届く限り、どのような天体も表示できる（ダウンロードしておけば、いつでも表示可能）。 これも、tacchiさんが、ブログで使い方をまとめている。また、写真の内容については、大森さんがブログで紹介している。どれも大変参考になるので、是非ご一読を。



スーパー・ナビゲーター

　導入にはスーパー・ナビゲーターを併用しているが（*現在は、使用していません）、電池は006P で、一晩で使い切ってしまう。コストはばかにならないが、ネットでリチウムイオン充電池を見つけた。ニッケル水素充電池は電圧が低すぎるか高すぎるし、今まで録音で幾度も散々な目に遭ってきたので、全く使う気になれなかった。リチウムイオンという事でさっそく購入したが、電圧がフル・充電で8.3Vしかない。スーパー・ナビゲーターに使ってみたが、3〜4時間が限度。しかし、スーパー・ナビゲーターは数時間すると導入誤差が大きくなってくるので、ここで交換して一休憩するのも良いかもしれない。まだ使い始めたばかりだが、乾電池2個分なので、すぐに元が取れると思う。
　重さは、乾電池44g に対し、わずか半分の22g しかない。



レーザー・ポインターは右側へ移動した

　右側の台座はSkyscout を装着できるようにしていたが、これを装着して使う事は無くなったので、レザー・ポインターを右側へ移動した（写真最下）。このレーザー・ポインターは冷えるとレーザーが発光されない。出番はあまりないが、場合によってはホッカイロ等を着けてやる必要があるのが難点だ。



レンズ・クリーニング （2011年6月）

　オーストラリアから、無事機材が戻ってきた。さっそく組み直してみたが、 双眼の光軸の再現性は完璧で、全く狂いは無かった。シンプルなフレームなのに強度は抜群で、惚れ直してしまう。どうもEMS の光軸については、妙な誤解があるような気がしてならない。光軸の調整は、眼を離して上下、左右を合わせるだけで誰でもできる簡単なものだし、覗く人が代わった場合には、眼幅とピント調節をすればOK（光軸は合っていれば、再調整の必要無し）、双眼鏡と何ら変らない。低倍のアイピースなら、アイピースを交換しても、光軸のノブに触る必要も無い。そのまま素直に使えばよいのだが、どうも面倒に考える人が事を面倒にしているのではなかろうか。

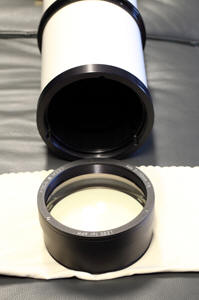

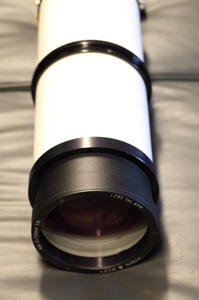

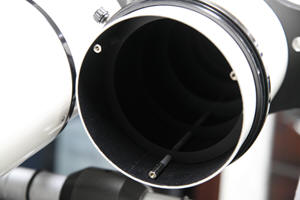

　光軸は良いのだが、レンズの汚れが目立ってきた。ちょうど、右側の鏡筒の対物レンズ・セルが、鏡筒から緩んできたようだったので、外してクリーニングした。外し方は、まず、フードにある3本の六角ネジを外す。フードを外すと、レンズ・セルが出てくる。レンズ・セルは、鏡筒にネジ込んであるだけなので、これを慎重に外す（入れる時も同様に慎重に）。ここが緩んでいた場所だったが、使っていく内に、ネジは必ず緩んでくるものなので、定期的なメンテナンスは大切だ。

　　

　このレンズは、コーティングの性質なのか、拭きムラがとても目立つ。クリーニング液や無水エタノールを使っても同様で、慎重に拭き上げる必要がある。 ただし、望遠鏡の場合は、通常のカメラのレンズのようにハード・コートをしていないので（面精度が桁違いに精密）、表面は脆弱だ。クリーニングを深追いし、擦り過ぎてコーティングが剥げないように注意しなければならない。そういえば、このBino の鏡筒をどれにするか検討している時、望遠鏡の修理・メンテナンスをしている人から、TOA はコーティングが弱い、という話を聞いた。真偽の程は不明だが、どの望遠鏡でも慎重なクリーニングは必要だ。鏡筒内は、恐ろしく丁寧なバフリングがなされている。これもコントラストの良さに貢献しているはずだ。

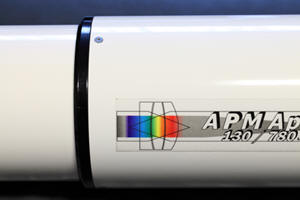

APM のsiteより

　クリーニングして、再度組み上げる。実にスッキリして、誠に気持ちが良い！



等倍ドット・ファインダー（2011年6月）

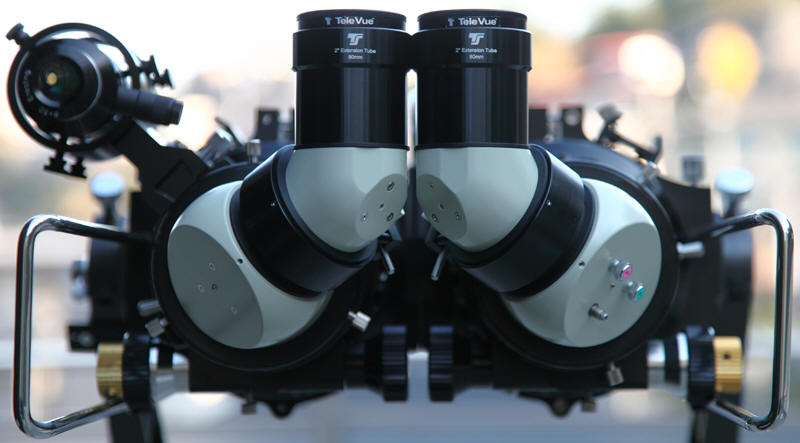

　オーストラリアでは、High Lander で使っているSky Surfer III が活躍したが、ORION で付けたTeleVue のスター・ビームをこのBino に移植してみた。台座には入らないので、またしても削った。レーザー・ポインターは、再び左側へ。等倍ファインダーは、もっと早く装着すべきだったのだが、今まで伸びに伸びてしまった。ただし、近日中に他の等倍ファインダーを導入する予定で、兼用はしないつもりである（その都度、光軸を合わせるのは面倒）。

　ちなみに、久しぶりに総重量を測ってみた。付属品一式装着して23.6�sだった。鏡筒のバランスが良いので、今の所は難なく持ち上げ、取り扱っている。

　*追記 （2011年7月30日）

結局、この等倍ドット・ファインダーは、この望遠鏡専用となった。ORION には、Baader Planetarium Sky Surfer V を装着した。



光軸調整 （2011年12月4日）

　オーストラリア遠征から戻ってから、徐々に左側の鏡筒の見え方がおかしくなってきた。明らかに 鏡筒単体の光軸が狂っているようだ。しばらくObsession にかかりっきりで手付かずだったが、これからの季節は、このBino もしくはHigh Lander の季節だ。まして、来週の土曜（12月10日）は、皆既月食。久々に、空の良い所で見ておきたい。赤い月の周りに沢山の星々が見えると、神秘さが全く別次元だ。

　手持ちの光軸調整アイピースは反射用なので、屈折用に笠井のものを購入した。当然だが、接眼部のもろもろを外し、直に光軸調整アイピースを挿入。チェックしてみたら、右側の鏡筒はバッチリ合っているが、左側の方は、5時方向にずれていた。対物レンズ・セルを回転させても光軸は変化しない。また、接眼側の筒を回転させても光軸は変化しない。つまり、レンズ・セル自体が鏡筒と平行になっていない事を意味している。

　　
*笠井の光軸調整アイピースは、太い！ 1 1/4インチ・アダプターは6個あるが、入ったのは1個だけだった。

　レンズ・セルを回して外すと、これを受ける側のフランジがある。これは、写真のように3本のネジで固定されている。このネジを緩めたり締めたりしてみたが、光軸に変化は無い。単なる固定だけのようだ。いろいろやってみたのだが改善しなかったので、最終手段、5mm四方の紙をフランジ側の “ここだ” という位置に貼り、鏡筒とのスペーサーにしてみた。何と一発で光軸がバッチリ合ってしまった！ このBino を手にした当初、自分で紙を使って鏡筒の光軸調整をした経験が役立った。最終チェックは、もちろん星像。模範的なディフラクション・リングが両側とも見えている。もう気流は悪く、高倍率はダメだけれど、低倍で見る双眼屈折は、やはり素晴らしい！！ まるで、「ご主人さま、私をお忘れになってはいませんか？」と言わんばかりに見事な像を展開する。

　よく言われている事だけれど、望遠鏡を生かすも殺すも光軸である。「見えない。」と評価を下す前に、きちんと光軸が合っているかどうか、再確認が必要だ。
　

     *2011年12月11日追記

　

　Hubble Optics から、Artificial Star を購入した。解説は、こちらを参照の事。チェックしてみたら、鏡筒は両側とも惚れ惚れする位、きれいな同心円を幾重にも重ねていた。実に気持ちが良い。



双眼望遠鏡での皆既月食は物凄い！ （2011年12月11日）

自宅（横浜）屋上で撮影。天体写真は絶対撮らないぞ、と意地を張っているが、一応三脚を立てて撮ってみた。というのも、冬空オールスターズがバックの皆既月食ですから。
中央にオリオン座、月の右下がヒアデス、右上がプレアデス。実際にはもっと良く写っているが、縮小して掲載すると、随分情報が減るもんだ。
天体写真はど素人だし、手抜きなので、こんな写真でご勘弁を。

　12月10日（土）は、皆既月食、久々の好条件。しっかり見るのは2000年7月、富士山・新五合目以来だ。皆既月食そのものは、晴れていればどこでも見れるけれど、皆既の時、満天の星空に赤銅色の月が輝くと、荘厳さは全く別次元だ。だから暗い空の方が断然良い。今回は週末、また、予報では天城高原は快晴、という事もあって、遠征を予定していた。しかし 直前の予報では、どうも曇りそうな気配。さんざん迷ったが、結局安全策をとり、自宅観望となった。双眼望遠鏡を手にして始めての皆既月食だったので、気合は入っていたのだが...

　空が明るいので、皆既月食での満天の星空は望めない。しかし、屋上に、このBino とHigh Lander 、EMS対空双眼鏡を並べて観望した。当初、快晴。しかし、8時半を過ぎて半影食が始まる頃から薄雲に覆われてきた。これでは明るさの変化がわからない。しばらく様子見。ところが、部分食が始まる頃から、スキッと雲が消えていった。 月の明るさは、明らかに落ちている。満月を望遠鏡で見ても、眩しいだけでのっぺりとしていて面白くないが、部分食が始まってくると、俄然おもしろくなってくる。双眼望遠鏡で見ると、立体感が徐々に増してくるのだ。食もだいぶ進んで行くと、徐々に月が赤みを帯びてくる。すると、今まで見えなかった星が急に見え出してくる。月は星に囲まれ、実に不思議な光景だ。月は赤銅色で、立体的な球体。その影の右側から、星が昇ってくる！ 皆既月食でもあり、掩蔽（星食）でもある。こんな微細な星が月から顔をだしてくるなんて、この時しか見れない。しばらくすると、また星が顔を出してきた。皆既日食の時は血が逆流するが、双眼望遠鏡で見る皆既月食は、同じように大興奮だ。満天の星空でないけれど、双眼望遠鏡の威力がしっかり補ってくれた。

　High Lander もシャープな像を届けてくれたが、意外な程、絶景だったのが、EMS対空双眼鏡。月とその周囲の星のバランスが絶妙！ とにかくうっとりする程美しい。超広角である事と、三脚固定で天頂も見やすい事が、絶大な効果を発揮していた。手持ちの双眼鏡では、全く望めない世界だ。という訳で、家族で3台をとっかえひっかえ飽きずに楽しんだ。

携帯でコリメート撮影

　長女が、携帯を この望遠鏡のアイピースにくっつけて撮り出した。何と実に良く写っているではないか。まねしてiPhone で撮ってみたが、なかなか難しい。結局、彼女の写真がベストだった。その写真がこれ。携帯電話で手持ちコリメート撮影、何とも凄い時代になったものだ。再び月が明るさを取り戻し、星が姿を消して行く。結局、ほぼ最後まで見届けた。

　それにしても、双眼望遠鏡、EMS対空双眼鏡の皆既月食は凄い！ 本当に美しい.....　あらためて、製作者の松本さんに感謝！
次は3年後、2014年。楽しみだ。



SkySafari 3 + NEXUS導入！ （2012年2月5日）

　現時点で、最強かつ理想的な導入装置が稼動を始めた。詳細は、こちらへ。

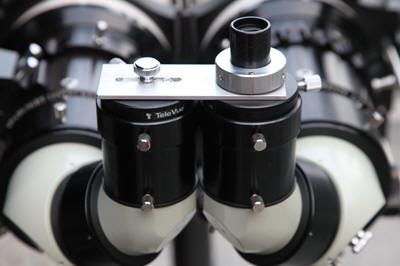

Bino Checkerでチェックしてみました （2012年3月3日）

　Bino Checkerが発売された。詳細はこちらに書いてあるが、やはり実際に見てみないと、今一実感がつかめない。人間の眼は片目だけ上下方向へは動かせないので垂直方向の光軸調整は容易だが、水平方向は輻輳が働くので、至近距離や無限遠を交互に見ていたりすると、いつの間にか、水平方向の光軸調整ノブが定位置からずれた位置で見ている場合もある。という訳で、実際に手にしてチェックしてみる事にした。

　
*1 1/4アイピース・ホルダーのアイピース固定ネジの位置が左右異なっていますが、これは突貫撮影のためで、ふだんはきちんと左右統一された位置で使用しています。
光軸の再現性の点から、アイピース固定ネジを常時左右対称の位置にしておくのは、大切な事です。

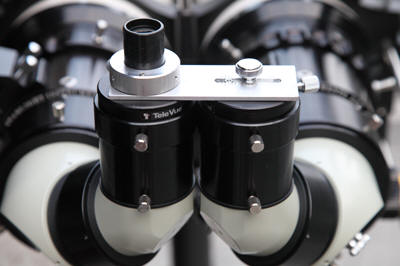

　原理は、十字線入りアイピースが同じ条件で左右の望遠鏡に挿入され、その像の違いをチェックする、というもの。 アイピースは、焦点距離20mm、見掛け視界41°、との事。このBinoの場合、39倍、実視野1.05°、射出瞳径3.3mmとなる。

　アイピースの十字線は正確にセンターが出ている訳ではないので、ただ挿入しただけでは、左右の像のズレなのか、十字線のズレなのかは判断できない。Bino Checkerのプレートに、アイピースが正確に同位置に挿入・固定できるミソがある（アイピースの手前のノッチが、左右どちらも手前にあるのに注意）。

　まず、Bino Checkerの眼幅を指定・調整する*。私の場合は64mm。これがそのままBinoに入れば、Binoの眼幅が正確に合っている事になる。Binoの幅が自分の眼幅より広い場合は見えないので、その心配はほとんど無いが、少々狭くなっている場合は、輻輳で水平方向の光軸を合わせて見ている可能性がある。
　ただし、ピント位置が左右違うとアイピース挿入口の距離が広がってしまいBino Checkerが入らないので、まず、アイピースだけ片方ずつ挿入して左右のピントを合わせた後（覗く目は、左右どちらかに統一。普通は自然と効き目になる）、入れるようにすると良いようだ。

　*2012年3月9日 追記

　この方法だと、双眼望遠鏡とBino Checkerの眼幅が正確に一致していない場合、Bino Checkerが装着された時にアイピースを受けるスリーヴが若干傾いてしまい（内側に狭くなるか、外側に広がる）、見かけ上、光軸のズレや像の倒れ込み等を起こしてしまう可能性がある事がわかった。従って、眼幅指定ネジを緩めた状態でBino Checkerを装着し、眼幅が目的の数値になるように双眼望遠鏡の眼幅調整をするようにするのが良いようだ。
　また、アイピースの太さが眼幅と同等位の場合、眼幅が少しだけ狭い場合には、同様にアイピースを受けるスリーヴが若干外側に傾き、光軸が正確に出ていない可能性も考えられたので、注意！

　無限遠の天体でチェックするのが理想だが、日周運動があるので、アイピースをすばやく交換してチェックしないと、ターゲットが動いてしまい、何をチェックしているかわからなくなってしまう。また、アイピースの交換の時には、望遠鏡が動かないように慎重に行わなければならない。という訳で、まず、いつも光学系のチェックに使っている700m先の鉄塔で試してみた。

　目標の目印を左右とも十字線に合わせてチェックすれば良いのだが、それは無限遠の場合。700m先の鉄塔などの場合には、左右の鏡筒の目標は、鏡筒の幅の分だけ広げなければならない。すなわち、左側の鏡筒で、鉄塔の角に十字線を合わせた場合、右側の鏡筒は、その角より鏡筒の幅の分だけ右側に移動した点が目標となる。

　チェックしてみて驚いたのは、少しだけ内側に斜位があった事だ。従来の「アイピースから眼を離して、左右の像の光軸を合わせる」方法で調整した後、Bino Checkerでチェックしてみたら、少し水平方向にズレがあった。以前は真っ直ぐだったと思うのだが、加齢で変ってきたのか、輻輳傾向か出てきたのか（最近、望遠鏡から離れていたので、“覗こう”と して、輻輳気味に覗いたのか？）、また後日、チェックし直してみよう、と思う。

　このBinoは、以前、フレームの光軸調整とEMS倒れ込み調整をしっかりやったせいか、それ以外には問題は無かった。ちなみに、水平方向の光軸ノブを90°位回して見てみると、像が大幅にずれているのに驚いた。しかし、人間の眼は水平方向への調整能力は抜群なので、それでも輻輳して見る事ができる。その意味でも、客観的な調整器具として、このBino Checkerは極めて有用だ。

　収納は、プチプチの袋へ入れ、さらに国際光器のおまけで付いてきたポーチへ入れた。ちなみに、EMS対空双眼鏡のチェックはこちらへ。こちらは、 像の倒れ込みが認められ、要調整となった。


　
 　 　続く.....！
