このページは、山川建築工務店が、CADで作成したいろんな図面集です。
上のリンクからそのCADの図面集にいけます。
この図面集のページにも図面が何個かあり、3DCADでの立体のパーツ図(立体イメージ)や図面を上から見たときの3Dでの図面で鳥瞰図などです。

このページは、CADの図面集のメニューですが下に図面もあります。

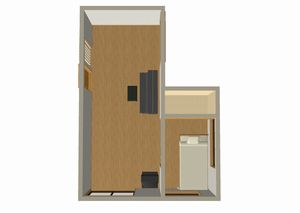

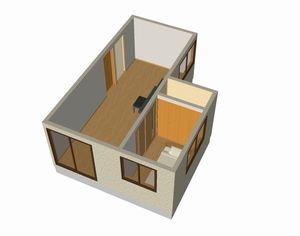

CAD図面 増築の鳥瞰図

CAD増築の鳥瞰図ですCAD増築の鳥瞰図です

この上2枚の図面は、増築するときに出した鳥瞰図です。
左の部屋が現状の部屋、右の部屋が増築部分です。
1階の空いていた敷地に、右の部屋寝室を増設しました。
ベッドの上は、折れ戸で、クローゼットになっています。
平面図を上から見たときの3Dでの図面鳥瞰図だと平面図にくらべてイメージがつかみやすいと思います。

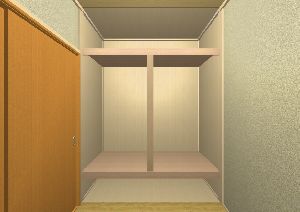

CAD図面 押入の3Dパーツ図

CAD押入の3Dパーツ図です

これは、押入の中段の仕切が洋服などのために違う高さで施工の時に、施主にイメージがわかりやすいように3Dのパース図を出しました。
3Dの図があるとない時にくらべて、わかりやすかったと思っています。
