CAD図面集 キッチンリフォーム

このページは、施工事例内のキッチンリフォームの図面集です。
実際の施工例は、施工事例内のキッチンリフォームに載せております。
リフォームなどのご参考になれればと思います。
工事にかかる前に、実際に打ち合わせに使用した図面です。
平面図や3DCADでのリフォーム後の立体パーツ図(立体イメージ)、図面を上から見たときの3Dでの図面で鳥瞰図などです。

キッチンリフォーム図面前

上の平面図は2階の平面図で、施工事例内のキッチンリフォームのリフォームする前の現状の図面です。
この家は、2棟がほぼくっついていて、左下の洋間と隣の和室で分かれてます。
LDKの拡張の要望で、図面を見るまでは左下の和室との統合と思いましたが、 図面で、左下の洋間と隣和室をLDKにできそうだなと判断して、実際現場で見て調べてみると なんとか1つのLDKにできそうだと判断し、検討の結果、次の図面になりました。

キッチンリフォームの平面図後

上の平面図が、実際にリフォームした後の図面です。
前の洋間と和室を中間の壁を撤去、壁を撤去したので、家の強度のために補強もきっちりと行い、LDK1部屋に。
前の左下の洋間には、元キッチンがありその排水や、ガス管、給水などを 移動するも使えたので、よかったです。
前よりかなり部屋が広くなり、キッチンも前より大きくなり、喜んでいただけました。
前の右上LDKは、洋間にしました。

キッチンリフォームの鳥瞰図前

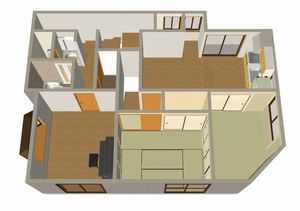

上の鳥瞰図が、リフォーム前の鳥瞰図です。
図面が、平面図に対して、立体ですので、平面図より、わかりやすくなると思います。
元は、2棟でしかも3階建てなので、あまり使ってない部屋もあったようです。

キッチンリフォームの鳥瞰図後

上の鳥瞰図が、リフォーム後の鳥瞰図です。
2部屋を1部屋にしてのイメージが平面図よりわかりよいと思います。
実際に、この鳥瞰図を見て、これなら今の間取りよりもよさそうということになりリフォームが決定されました。

キッチンリフォームの3Dパーツ図

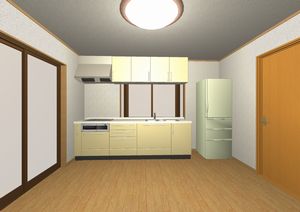

上の3D図立体イメージの図が、リフォーム後のLDKのキッチンを正面からみた3Dの立体イメージの図です。
大体リフォーム後は、こんな感じになると、イメージがつかめやすいと思います。
