ＣＡＤ図面集 家の傾き解消工事
このページは、施工事例内の家の傾き解消工事の図面集です。
実際の施工例は、施工事例内の家の傾き解消工事に載せております。
施工事例内の家の傾き解消工事では、リフォーム途中の基礎までの写真しかなくリフォーム完成後などの写真がないため、
どのようにリフォームが進んだのかつかみにくいかと思います。
ここでは、家の傾き解消工事を行った後の平面図や３ＤＣＡＤでのリフォーム後の立体パーツ図（立体イメージ）
平面図を上から見たときの３Ｄでの平面図で鳥瞰図などを載せてます。
ＣＡＤの図面があると無い時よりだいぶわかりやすいと思います。
リフォームなどのご参考になれればと思います。

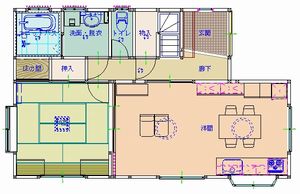

上の平面図は１階の平面図で、施工事例内の家の傾き解消工事の１階の平図面の図面です。
家の間取りは、リフォーム前と後では、あまり変わってません。
中は全面的にリフォームしました。
特に洋間の部屋は、施主のご希望でかなり、大規模にリフォームしました。
ページの下に洋間の３Ｄの図もあります。

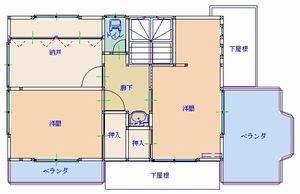

上の平面図は２階の平面図で、施工事例内の家の傾き解消工事の２階の平面図の図面です。
間取りは、少し変わりました。
間取りが、変わった所は、玄関の上の吹抜を洋間１部屋にしました。
洋間が２部屋だったのを１部屋を納戸に、その納戸の中にクローゼットを設置して、
押入を少し小さくして、洗面化粧台を廊下側に設置いたしました。
内装などは、ほぼ全面新しくしました。

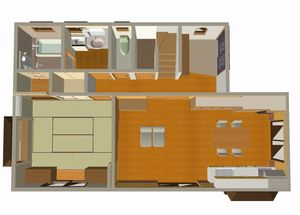

上の鳥瞰図は、大規模リフォーム完成後の１階の鳥瞰図になります。
この家の１階の洋間は、クロスを使わずフロアー、プリント合板、腰壁などで、
１００mm幅ぐらいの桧の無垢材を天井に使い、いい感じの洋間に仕上がりました。
洋間のリフォーム後の３Ｄ立体イメージは、このページの下の方にあります。

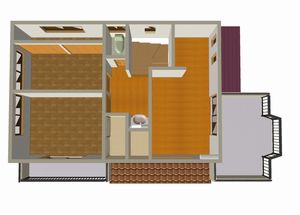

上の鳥瞰図は、大規模リフォーム完成後の２階の鳥瞰図になります。
吹抜部分は、右の洋間と部屋を１つに左下の洋間は、あまり変わってません。
左上の納戸は、クローゼットを付けました。
廊下に洗面化粧台を付けました。
鳥瞰図だと平面図にくらべて、わかりやすいと思います。
左の３Ｄ図は、大規模リフォーム後の１階洋間の３Ｄ立体イメージの図です。
完全に再現するのは、難しいのですが、だいたいのイメージはつかめると思います。
実際は、シーリングファン（プロペラファン）の照明が付いていたりして、結構いい感じの洋間に仕上がりました。
