E81Lアンプキットを組み立てる際に使用する工具を紹介します。

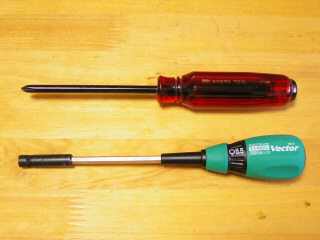

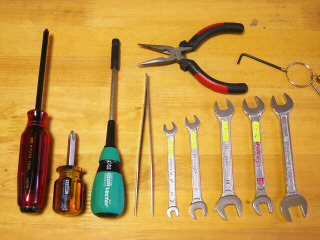

(上)+ドライバー No.2 通常品
電源トランスの取り付けに使用。
(下)ナット・ドライバー 5.5mm
M3ナットの締め付けに使用。
先が短くて握り部分が太いスタビー・ドライバー。
先が長い通常タイプのドライバーはシャーシを傷つけ易いので、電源トランス以外の小物部品を取り付ける場合に使用。

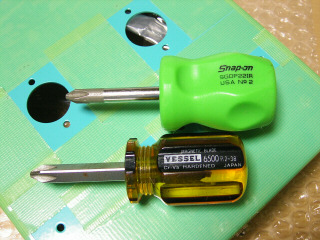

(上)スナップオン スタッビー +No.2
(下)ベッセル クリスタラインスタビー +No.2
メイドインジャパンのベッセルが使いやすいです。
スタビードライバーは、握り部分を手のひらに包み込んで使用します。
軸の部分が短いので、力を入れやすいです。
ドライバーの先に人差し指を添えると、先端をコントロールしやすくて、勢い余ってシャーシを傷付けることがありません。

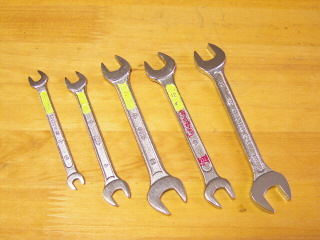

スパナ8、10、11、12mm
12mmは2本必要です。(RCA入力端子)
(右)六角レンチ2mm
(ツマミを取り付けます)

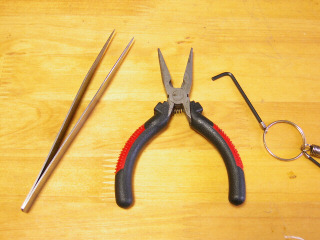

(中)ラジオペンチ
(ミニジャック、電源スイッチ、フューズケース)
(左)ピンセットは、あると便利です。
(シャーシ内に落ちたM3ナットを拾うとか)
養生テープ
シャーシ等のキズ防止やパーツの仮固定に使用。

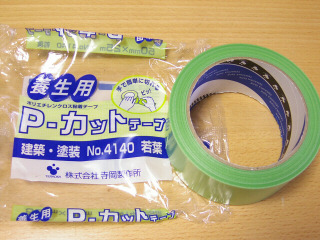

写真は、寺岡製作所 P-カットテープNo.4140 若葉
タテ方向、ヨコ方向とも、手でカットできます。
使用後は、跡も残らずキレイに剥がせます。
再剥離可能なテープは、日常生活でも重宝します。
楽天市場で、一個、250〜300円くらいです。
http://item.rakuten.co.jp/kentikuboy/9230-1005/

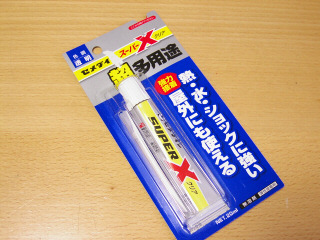

セメダイン スーパーXクリア
RCA入力端子が緩んでくるのがイヤな場合に、端子を固定する場合に使用します。
また、ACコードストッパーが、コードと一緒にクルクル廻るのがイヤな場合も固定用に使用します。

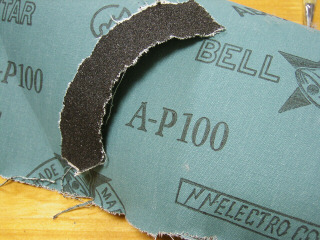

紙ヤスリ #100番くらい
(塗装を剥がしシャーシにアースさせます)
E81Lアンプキットをハンダ付けする際に使用する工具を紹介します。

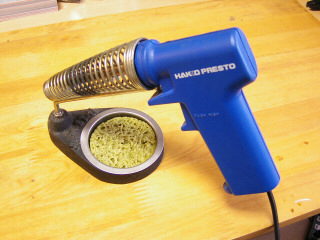

はんだごて(20W/130W切り替えスイッチ付き)
ハッコーPRESTOなどは、ガンタイプとストレートタイプの両方があるので、選択はお好みで。

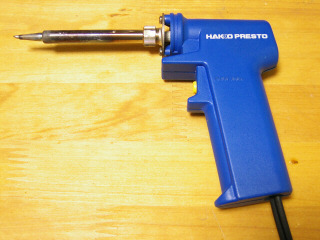

白光(HAKKO) PRESTO ガンタイプ 981
http://item.rakuten.co.jp/monju/ha-981/
白光(HAKKO) PRESTO ストレート 980
http://item.rakuten.co.jp/monju/ha-980/
PRESTOは、コテ先形状を交換できます。

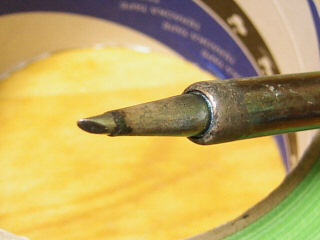

真空管アンプの場合は、先端を斜めに切り落として表面積を大きくしたものが、コテの熱が伝わりやすくて具合が良いです。
写真は、BC型 980-T-BC です。
http://item.rakuten.co.jp/monju/ha-980-t-bc/
また、はんだごてのコードを引っかけて、はんだごてを転がして周囲を焦がしたりするので、コテ台は、スポンジクリーナー付きの『差し込みタイプ』の方が良いです。
私は太洋電機産業の安価な物を使用していますけど
http://www.marutsu.co.jp/shohin_7235/
もう少し良い物に変えようかな?と思っているのですが、特に不具合を感じないので、そのまま使用しています。。。(汗

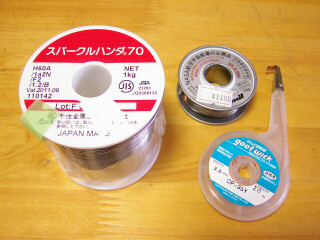

ハンダ 千住金属 スパークル70等
線径は、φ1.2mmくらい?
はんだ吸い取り線も用意すると、はんだ付け箇所を修正する際に便利です。
真空管アンプは、IC基板などと違ってハンダ量が多いので、線幅が広い方が吸い取りやすいです。
最低でも、線幅3.5mmは、必要かと思います。
写真は、太洋電機産業の幅3.5mmのものです。
http://www.marutsu.co.jp/shohin_20446/

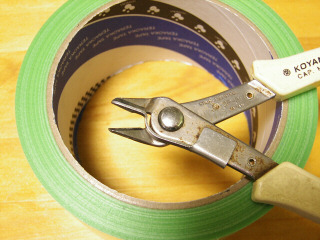

ニッパー(飛散防止ストッパー付き)
周辺に抵抗等の細いリードが飛散すると小さいお子様がいる家庭ではとても危険です。
飛散防止ストッパー付きのモノは、
スリーピークス SP-21
http://item.rakuten.co.jp/monju/3ps-sp-21/
フジ矢 エレクトロニッパー 125
http://item.rakuten.co.jp/monju/fj-40s-125/
などがあります。

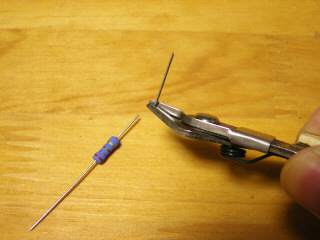

ニッパーで抵抗のリードを切断すると、すごい勢いで飛んでいくのでとても危ないです。目に刺されば失明するかもしれません。。。(汗
飛散防止ストッパー付きのニッパーは、
抵抗のリードを切断しても飛散しません。
切断したリードは小皿等に集めて、周囲の人が怪我をしないように配慮しましょう。

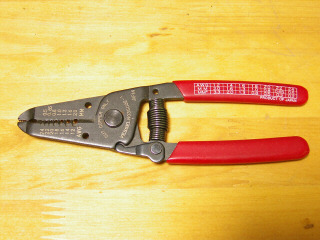

ワイヤーストリッパー
使用径が、AWG24〜18くらいのもの。
写真は、ベッセル No.3500E-1 (赤)
ベッセルなら、赤いヤツも黄色いヤツも、
AWG24〜18使用できるので、
どちらを買うかはお好みで。

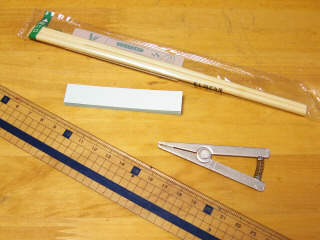

コンビニの割り箸&つまようじ
(パーツの押さえや、接着時に使用します。)
100円ショップのポストイット(付箋)
(パーツ間のクリアランス確保に使用します。)
定規
(カットするコードの長さを測ります。)
ヒートクリップ
(電解コンデンサーに熱が伝わるのがイヤな人は、使用してください。。。)

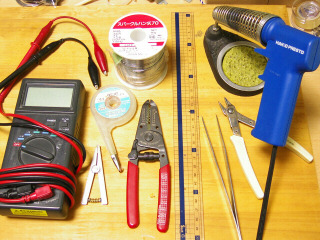

マルチテスター(各社)

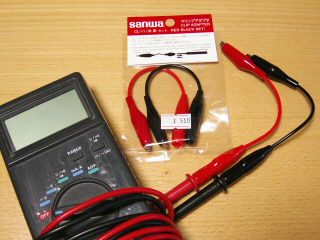

テストリードの先に装着するワニ口クリップ・アタッチメントを装着すると感電しにくいです。
サンワ クリップアダプタ CL−11
千石とかで売ってます。510円です。
地方在住の方とかは、マルツ通販もあります。
http://www.marutsu.co.jp/shohin_7037/
CL−11は、2mm径のテストリードなら、他社製マルチテスターにも装着できます。
私は、YOKOGAWAマルチテスターに装着してます。。。(汗
