Asakusa Framework マスター結合演算子

Asakusa FrameworkのOperator DSLのマスター結合演算子（@MasterJoin）のメモ。

概要

マスター結合演算子は、レコードに合致するマスターレコードと結合した新しいデータモデルを生成する演算子。
性能特性はJoin（旧ドキュメントではReduce、最適化によってはMap）。[/2016-02-11]

入力 ポート数	入力データモデル の制約		イメージ	出力 ポート数	出力データモデル の制約		入力1レコード に対する 出力レコード数
2	master	（マスター）		2	joined	結合モデル	txの1レコードに対し joinedかmissedの どちらかに1レコード。
	tx				missed	txと同じ データモデル

トランザクション（明細データ）レコード（の指定したキー）に合致するマスターレコードが存在したら、そのトランザクションレコード とマスターレコードを結合したデータをjoinedに出力する。
存在しなければトランザクションレコードをmissedに出力する。

joinedのデータモデルは、DMDLで結合モデルとして定義する必要がある。

逆に、結合モデルを元の2つのデータモデルに分解するには分割演算子（@Split）を使う。

合致するマスターが存在するかどうかを確認するだけの場合はマスター確認演算子（@MasterCheck）を使う。
（マスターデータは出力しないが）結合したマスターデータの内容に応じて処理を分岐したい場合はマスター分岐演算子（@MasterBranch）を使う。
（マスターデータは出力しないが）結合したマスターデータの値によってトランザクションレコードの値を変更したい場合はマスターつき更新演算子（@MasterJoinUpdate）を使う。

例

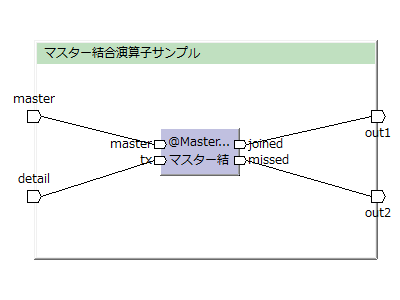

hoge_transactionとhoge_masterを結合したデータを出力する例。
（この図はToad Editorを用いて作っています）

example.dmdl（DMDL）：

hoge_master = {

    id : TEXT;

    name : TEXT;
};

hoge_transaction = {

    date : DATE;

    master_id : TEXT;

    value : LONG;
};

joined joined_hoge = hoge_master % id + hoge_transaction % master_id;

マスター結合演算子で結合した結果を表すデータモデルは、結合モデル（joinedを先頭に付けたデータモデル）にする必要がある。
→結合モデルの書き方

ExampleOperator.java（Operator DSL）：

import com.asakusafw.vocabulary.operator.MasterJoin;

import com.example.modelgen.dmdl.model.HogeMaster;
import com.example.modelgen.dmdl.model.HogeTransaction;
import com.example.modelgen.dmdl.model.JoinedHoge;

public abstract class ExampleOperator {

	/**
	 * HogeMasterとHogeTransactionを結合する
	 *
	 * @param master
	 *         マスタデータ
	 * @param tx
	 *         トランザクションデータ
	 * @return 結合結果
	 */
	@MasterJoin
	public abstract JoinedHoge join(HogeMaster master, HogeTransaction tx);
}

マスター結合演算子は抽象メソッドとして定義する。
第1引数でマスターとなるデータモデル、第2引数でトランザクション（明細）となるデータモデルを指定する。
戻り値の型は結合結果のデータモデル（結合モデル）を指定する。

他の結合系演算子（マスター確認演算子等）では@Keyアノテーションで結合キーを指定するが、
マスター結合演算子では結合モデルで結合キーを指定しているので、Operatorクラスではキーを指定する必要は無い。

ExampleJob.java（Flow DSL）：

import com.example.modelgen.dmdl.model.HogeMaster;
import com.example.modelgen.dmdl.model.HogeTransaction;

import com.example.operator.ExampleOperatorFactory;
import com.example.operator.ExampleOperatorFactory.Join;

	private final In<HogeMaster>      master;
	private final In<HogeTransaction> detail;

	private final Out<JoinedHoge>      out1;
	private final Out<HogeTransaction> out2;

	@Override
	public void describe() {
		ExampleOperatorFactory operators = new ExampleOperatorFactory();

		// マスター結合
		Join join = masterOperator.join(this.master, this.detail);

		this.out1.add(join.joined);
		this.out2.add(join.missed);
	}

Flow DSLでは、自分が作ったOperatorのFactoryクラス（AsakusaFWのコンパイラーによって生成される）を使用する。
メソッド名はOperatorクラスに書いたメソッド名と同じ。
戻り値の型はAsakusaFWのコンパイラーによって生成されたクラス。（メソッド名を先頭が大文字のキャメルケースに変換したもの）
メソッドの引数は第1引数がマスターデータ、第2引数がトランザクション（明細）データ。
出力ポートの名前のデフォルトはjoinedとmissed。

出力ポート名を変えたい場合は@MasterJoinアノテーションで指定できる。

	@MasterJoin(joinedPort = "joined", missedPort = "missed")

単体テスト

マスター結合演算子は抽象メソッドなので、（Operatorクラスにプログラマーがメソッド本体を実装していないので）Operatorの単体テストを実装する必要は無い。

結合モデルの書き方

マスター結合演算子で結合した結果を表すデータモデルは、DMDL上で結合モデルとして定義しておく必要がある。

joined hoge = 〜;

joined hoge = master % id + detail % master_id;

joined hoge =
master % key1, key2 +
detail % master_key1, master_key2;

joined hoge =
master -> {
    id   -> id;
    name -> name;
} % id +
detail -> {
    master_id -> master_id;
    value     -> value;
} % master_id;

joined hoge =
master -> {
    id   -> id;
    name -> name;
} % id +
detail -> {
    master_id -> id;
    value     -> value;
} % id;

• Asakusa Framework documentationのDMDLユーザーガイドの「結合モデルを定義する」

類似

マスター結合演算子は、SQLのJOINに相当する。

INSERT INTO joined
SELECT * FROM tx INNER JOIN master ON master.id = tx.master_id;

INSERT INTO missed
SELECT tx.* FROM tx LEFT JOIN master ON master.id = tx.master_id
WHERE master.id IS NULL;
