(R)実測:ケーブルの周波数特性
ケーブルの周波数特性を実測したので確認してみましょう。
測定したケーブル
  • CANARE LC03 長さ 3m
  • CLASSIC PRO GIC030R 長さ 3m
  • BELDEN 8412 長さ 3m
  • BELDEN 9395 長さ 3m
(注意)ギターケーブルとして使う事を前提に測定をしているので、 用途がオーディオ一般の場合には、直接参考にならないと思います。
(R)結果の早わかりまとめ
最初に回路シミュレーション結果から分かる結論をまとめておきます。 詳細を確認したい場合はさらに読み進んでください。
  • [標準的な特性] CANARE LC03: 定番ギターケーブル、迷ったときはこれを選ぶと良いでしょう。
  • [少し高音域寄り] CLASSIC PRO GIC030R: CANARE よりも高音域を求めるプレーヤーに向き。
  • [少し中音域寄り] BELDEN 8412 / 9395: CANARE よりも中音域を求めるプレーヤーに向き。
    今回の測定結果では、CANARE と BELDEN 8412 と 9395 との差はあまり出なかった。
(R)測定条件

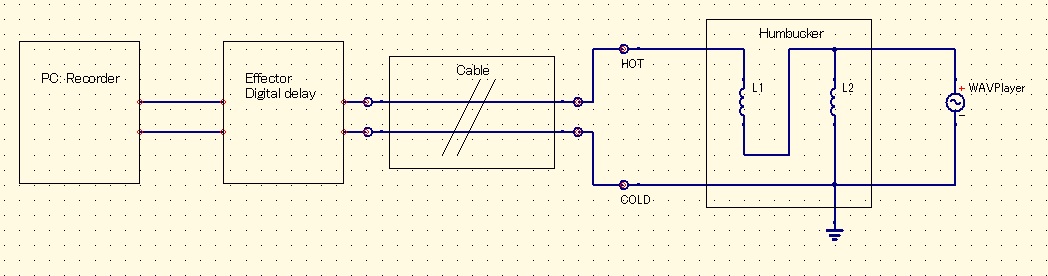

測定回路(R)
ケーブルにギターを接続した状態に近づけるために、使っていないハムバッカーピックアップに 音源(WAV Player)を接続しました。
ハムバッカーのシングルコイルタップのような回路構成になります。
ケーブル後のエフェクター(Digital delay)は、 パソコンのマイク入力インピーダンスの影響を受けないようにするために接続しています。
C_Cable_RM ハムバッカーピックアップ抵抗値: 3.80 Ohm (L1) + 3.78 Ohm (L2)
使用機器(R)
WaveGene により生成した WAV 波形をエフェクターに入力、 WaveSpectra により周波数特性を分析。
RM_Freq_Setup
Link to WaveSpectra / WaveGene
測定条件(R)
周期スイープ波形: 1周期のサンプル数4096
(R)測定結果(周波数特性)
シミュレーション結果から分かる各ケーブルの特徴は以下のようになりました。
CANARE LC03: 定番ギターケーブル、迷ったときはこれを選ぶと良いでしょう。
CLASSIC PRO GIC030R: CANARE よりも高音域を求めるプレーヤーに向き。
BELDEN 8412 / 9395: CANARE よりも中音域を求めるプレーヤーに向き。
今回の測定結果では、CANARE と BELDEN 8412 と 9395 との差はあまりなかった。

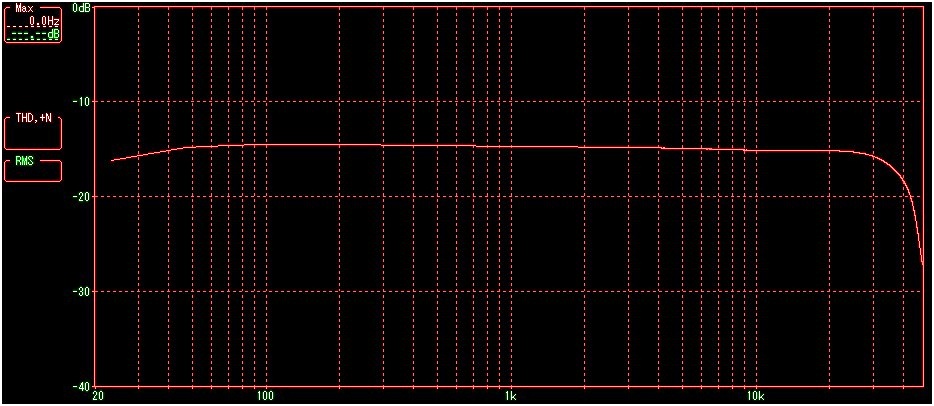

音源とエフェクターの周波数特性
まずはピックアップを接続しない状態で、音源とエフェクターの周波数特性を確認しておきましょう。 これが今回使用した測定器の基本特性になります。 後の測定結果は、この特性を差し引いて判断する必要があります。
C_NoPickup_RM
[図] 音源とエフェクターの周波数特性

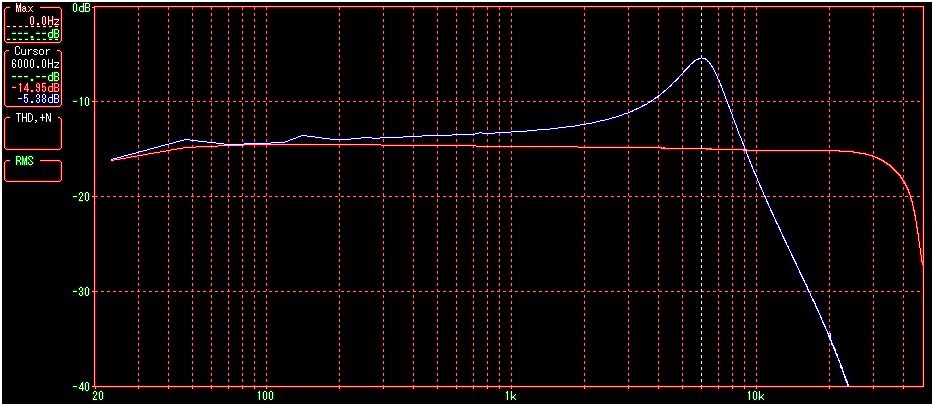

CANARE LC03 長さ 3m 周波数特性
定番ケーブルである、CANARE の周波数特性を確認しましょう。 ハムバッカーピックアップに音源(WAV Player)を接続して測定しています。 よってピックアップを含んだ周波数特性になっている点に注意してください。
赤線が「音源とエフェクターの周波数特性」、青線が「CANARE LC03 の周波数特性」です。 この CANARE ケーブルの周波数特性を基準として、他のケーブルを比較していきましょう。 C_CANARE_RM
[図] CANARE LC03 長さ 3m 周波数特性

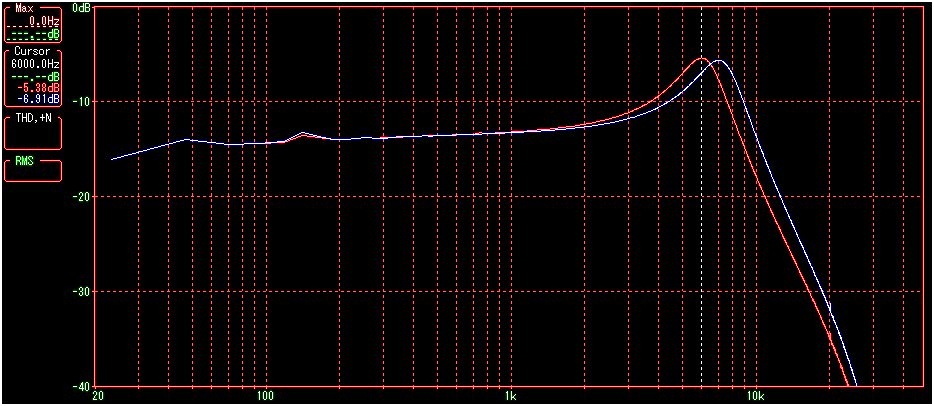

CLASSIC PRO GIC030R 長さ 3m 周波数特性
赤線が「CANARE LC03 の周波数特性」、青線が「CLASSIC PRO GIC030R の周波数特性」です。 こちらもピックアップを含んだ周波数特性になっています。 CANARE よりもピークの周波数（共振周波数)が高くなっています。 よって CLASSIC PRO はより高音域を求めるプレーヤーに向いていると言えるでしょう。 また静電容量(pF) が小さいので、ケーブルを長くしても音に与える影響を 抑えることができます。 C_CPRO_RM
[図] CLASSIC PRO GIC030R 長さ 3m 周波数特性

BELDEN 8412 長さ 3m 周波数特性
赤線が「CANARE LC03 の周波数特性」、青線が「BELDEN 8412 の周波数特性」です。 こちらもピックアップを含んだ周波数特性になっています。 CANARE よりもピークの周波数（共振周波数)が少しだけ低くなっています。 よって BELDEN 8412 はより中音域を求めるプレーヤーに向いていると言えるでしょう。 ただし今回の測定結果では、 CANARE との差はあまりありませんでした。 C_8412_RM
[図] BELDEN 8412 長さ 3m 周波数特性

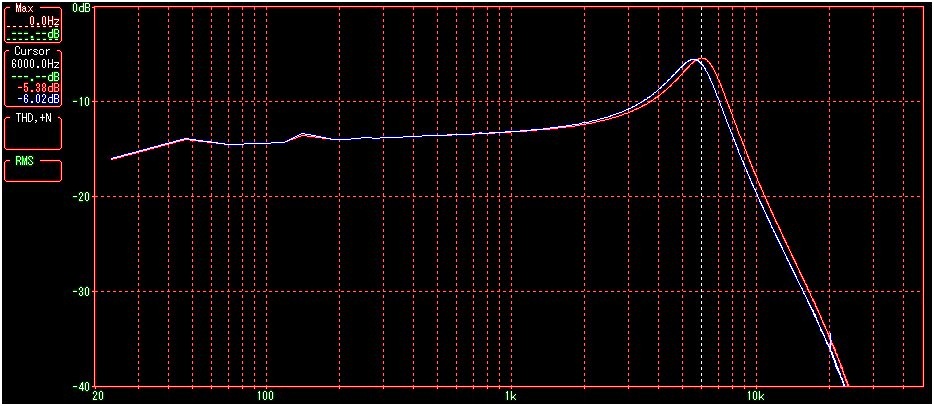

BELDEN 9395 長さ 3m 周波数特性
赤線が「CANARE LC03 の周波数特性」、青線が「BELDEN 9395 の周波数特性」です。 こちらもピックアップを含んだ周波数特性になっています。 CANARE よりもピークの周波数（共振周波数)が少し低くなっています。 よって BELDEN 9395 はより中音域を求めるプレーヤーに向いていると言えるでしょう。 また今回の測定結果では、 8412 との差はごく僅かでした。 C_9395_RM
[図] BELDEN 9395 長さ 3m 周波数特性
