Ｂフレッツベーシック導入記その２２００２．０６．０９
工事の様子（室内編）

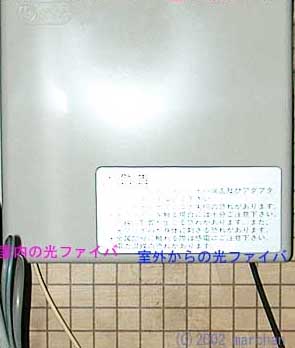

箱 蓋をはずしたところ
ＭＤＦ内には、外仕様の光ファイバーと、室内仕様の光ファイバーを接続する、ボックスが設置されます。
外からの光ファイバーですが、将来光回線を増やす可能性もあると話したところ、ＭＤＦまで、
８加入者分まとめて引き込んでくれました。ということは、外で敷設した光ケーブルまるまる
１本ですね．．．（なんと贅沢な．．．）

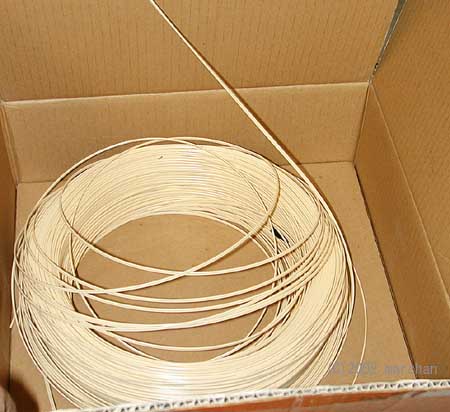

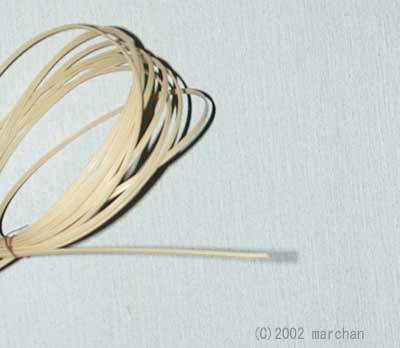

室内用の光ファイバー

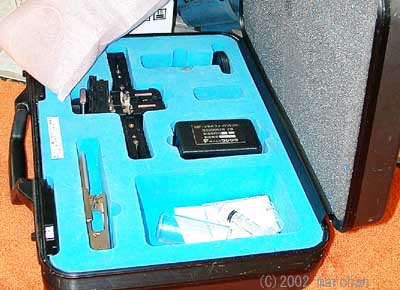

光ファイバーにコネクターを取り付ける工具
昔、光ファイバーを接続するときは溶着機を使って、光ファイバーを溶かして接続していました。
しかしこの方式だと、１本接続するのに４０分以上かかってしまいます。いまでは、幹線以外に、
こういったことを行うことはほとんどなく、光ファイバーにコネクターを取り付け、ワンタッチで接続
するようになっています。この方式だと、５分くらいで接続が完了するそうです。

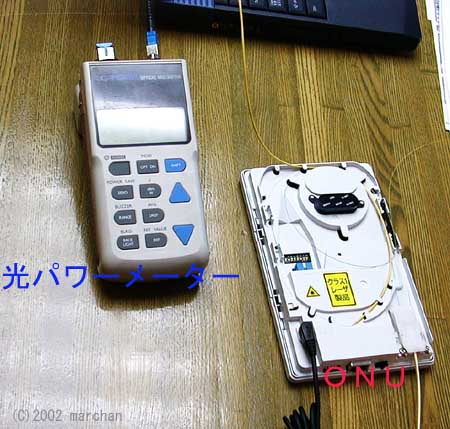

光パワーメーターとＯＮＵ
工事が完了すると、ＯＮＵの手前のコネクターまで、規定の強さで光が届いているか検査します。
１回目は、光が弱く、ＮＧでしたが、コネクターを再度取り付けなおして、２回目でＯＫとなりました。
ＯＮＵとは？
ＯＮＵは光信号を１００Ｂａｓｅ－Ｔｘなどの信号に変換をする役割を果たします。
ＡＤＳＬで例えると、ＡＤＳＬモデムと同じような働きをしています。
最後に、工事の人がノートパソコンでフレッツスクエアーに接続し、速度を確認して完了です。
その時の速度は３８Ｍｂｐｓでした。
室外光ファイバー１５０ｍ弱と、室内光ファイバー２０ｍ弱を敷設し、ＯＮＵの動作確認、フレッツスクエアでの速度確認
まで２時間３０分でした。以外に工事時間は短かかったですね
ＯＮＵについて

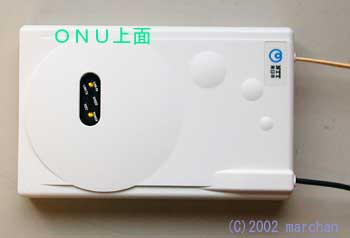

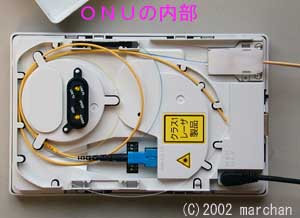

ＯＮＵ上面 ＯＮＵ上面、蓋をはずしたところ
ＯＮＵはかなり小さいですね。 ＮＥＣ製フレッツＡＤＳＬモデムＡＴＵＲ－Ｅ２より少し小さい程度で、
かなりコンパクトです。

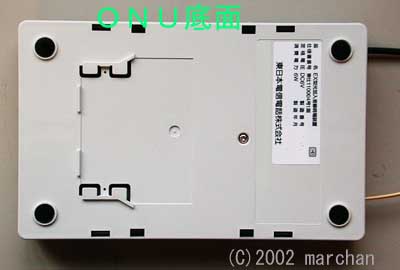

ＯＮＵ裏面

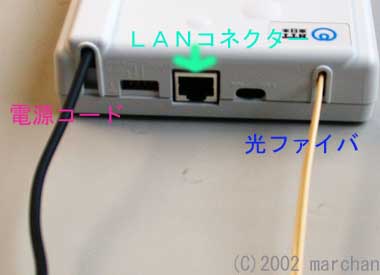

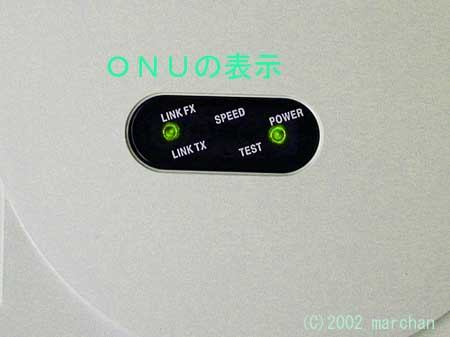

ＯＮＵのＬＥＤ類 ＯＮＵの側面
ＬＡＮケープルの接続口がある。
おきまりのスピードテスト

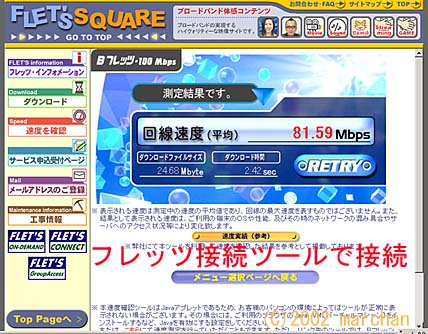

ＮＴＴ東日本のフレッツスクエアにて。
フレッツ接続ツールで接続すると、８１．５９Ｍｂｐｓの速度が出ます。
マシンは、ＰⅣ ２．０ＡＧｈｚ、 Ｒａｍ５１２Ｍｂｙｔｅ、ＯＳ＝Ｗｉｎｄｏｗｓ２０００
ＭＴＵ＝１４５４ ＴｃｐＲｗｉｎ＝６３９７６です。

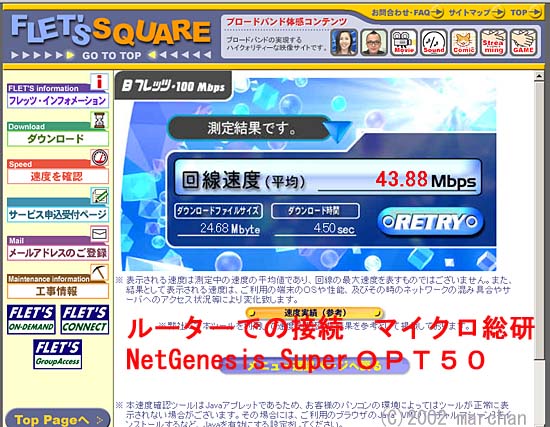

ＮＴＴ東日本のフレッツスクエアにて。
スピードと安定度で定評のマイクロ総研のＮｅｔＧｅｎｅｓｉｓＳｕｐｅｒＯＰＴ５０経由での
速度です。バケットフィルターはすべてＯＦＦにしています。４３．８８Ｍｂｐｓの速度
が出ています。私は複数アドレスの割り当てを受けてサーバーを公開していますので、
ファームウェアはVer3.700.02にアップしてあります。ファームをアップされていない場合
はもう少し速度が速いと思います。
マシンは、ＰⅣ ２．０ＡＧｈｚ、 Ｒａｍ５１２Ｍｂｙｔｅ、ＯＳ＝Ｗｉｎｄｏｗｓ２０００
ＭＴＵ＝１４５４ ＴｃｐＲｗｉｎ＝６３９７６です。

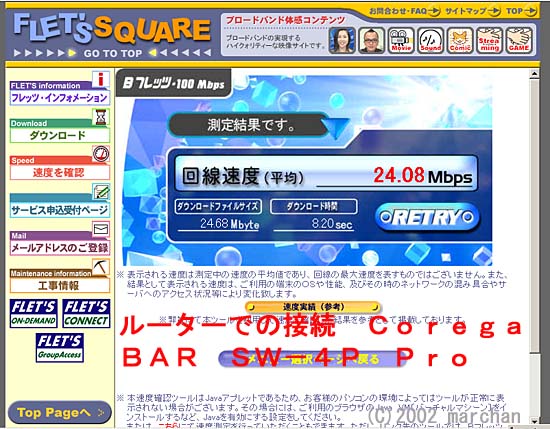

ＮＴＴ東日本のフレッツスクエアにて。
価格が安いのに速度が速いと定評のＣｏｒｅｇａ ＢＡＲ ＳＷ－４Ｐ Ｐｒｏ経由での
速度です。２４．０８Ｍｂｐｓの速度が出ています。ブロードバンドスピードテストでも
ほぼ同一の値が観測されました。 プロバイダーは某ＮＴＴ系です。
マシンは、ＰⅣ ２．０ＡＧｈｚ、 Ｒａｍ５１２Ｍｂｙｔｅ、ＯＳ＝Ｗｉｎｄｏｗｓ２０００
ＭＴＵ＝１４５４ ＴｃｐＲｗｉｎ＝６３９７６です。
最後に
回線速度がこれだけ早くなると、使用する機器によって速度が遅くなることが、顕著に発生します。 しかし市場にはどれが
遅くて、どれが早いといった情報が皆無であり、また各社によって評価方法が一定していないといったことも問題だと感じま
した。 マイクロ総研とＣｏｒｅｇａの正式発表から考えると、Ｃｏｒｅｇａの速度の低下度合いは多すぎると思います。早く評価方
法が標準化されることを望みます。
大多数のユーザーはＡＤＳＬの不安定な接続を安定させて欲しい、フレッツシリーズの提供をされていない地方も、早く提供
してほしいといったことを、第一に願っている気がします。光回線は安定度、遠距離ユーザーへのサービス提供といった面で
はたいへん優れていると思います。 より早い普及を願うばかりです。
