出力管
|
|
|
直熱三極管からレギュレーター管まで
2. 3極電力増幅管
|
2A3族
|
オリジナルはRCA
|
|
|
|
|

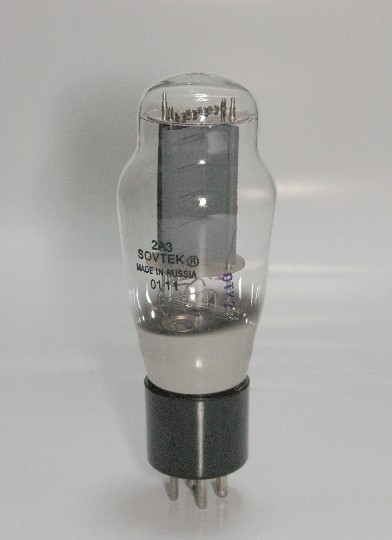

2A3(ソブテック)
1999にソブテックから1枚プレートの2A3が登場した。それまでの2A3は中国製以外、入手が困難だったが、現在は供給十分。ソブテックの2A3は300Bのプレートを10mmほど短くし、バルブが小振りなだけ。
本来の損失実力値は20W以上あるのでは?
|

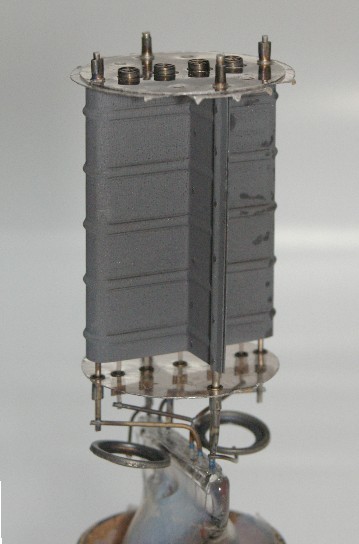

頭頂部雲母板より四つのばねでフィラメントを保持し、下部雲母板からM字型に片側2往復ずつ折り返し両端部同士をショート
電極保持はステムタイプ
2個のゲッターリングはプレートへ結びゲッターそのものは下側ステムへ飛ばしている(白濁)
|
レギュレータ
|
|
|
|
|
|
|

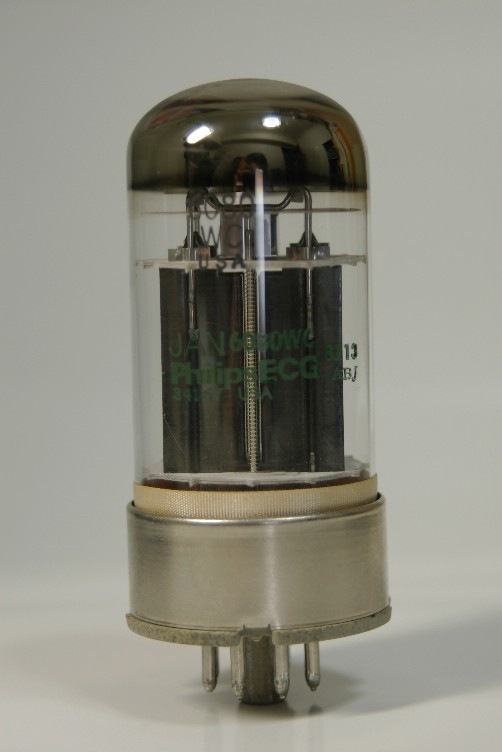

6080
低μ、内部抵抗(μ=2、rp=300Ω)のユニットが2個内封。
|
6080

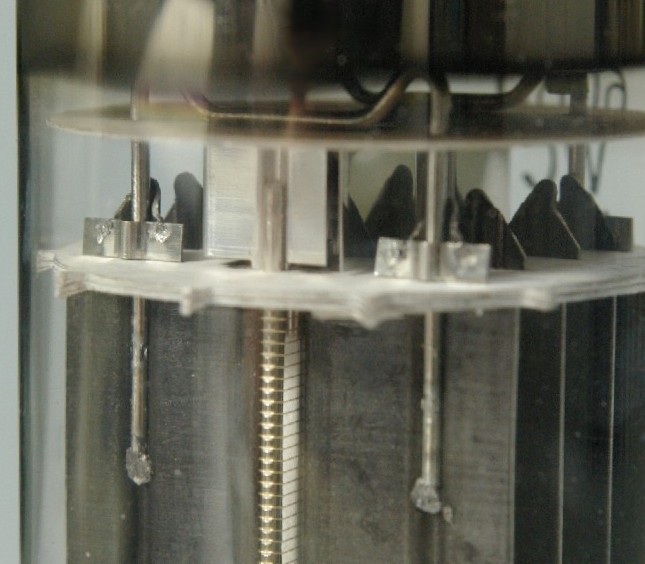

通常のプレートと異なり、コの字型をした2枚のプレートが幅広なグリッドを両脇からはさみこむようになっている。
|
|
|
|
|
6336
6080をさらに大型化。
Pd=30W。rp=200オーム

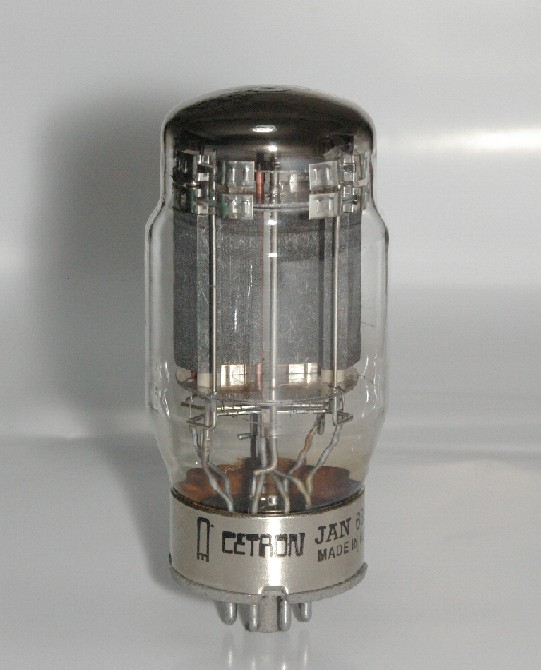

上はセトロンブランドの6336。おそらくChatham(チャトハム)製
|
6336
電極全体を固定し支える金属製の板ばねがガラス内面に計4組8個。
|
|
|
|
|
6336

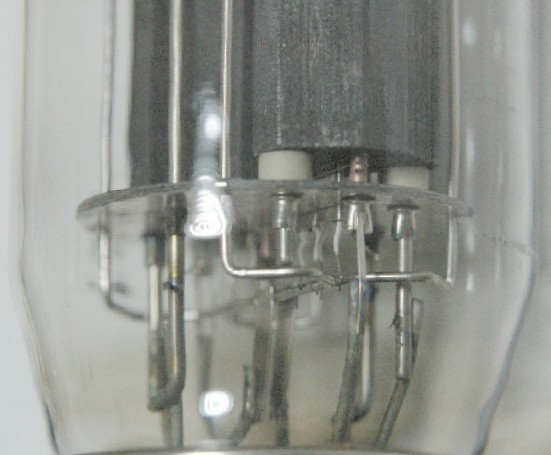

プレ−トはカーボンプレ−ト(グラファイト ジルコニアコ−テッド? )。頑丈なグリッドスタッドに金メッキモリブデングリッドワイヤ−。超幅広のセラミックサポ−ト大型カソ−ド。
|
|
