Asakusa Framework 合流演算子

Asakusa FrameworkのOperator DSLの合流演算子（confluent）のメモ。

概要

合流演算子は、（同一データモデルの）複数の入力レコードを単一の出力にまとめる演算子。
性能特性はExtract（旧ドキュメントではMap）。[/2016-02-11]

入力 ポート数	入力データモデル の制約	イメージ	出力 ポート数	出力データモデル の制約	入力1レコード に対する 出力レコード数
任意 （※）	全て同じ データモデル		1	inと同じ データモデル	1レコード。

例えば1つ目の入力から3レコード、2つ目から5レコード、3つ目から10レコードの入力があったとすると、18レコード出力される。

例

3つの入力を1つにまとめる例。

example.dmdl（DMDL）：

hoge = {
    〜
};

ExampleJob.java（Flow DSL）：

import com.asakusafw.vocabulary.flow.util.CoreOperatorFactory;
import com.asakusafw.vocabulary.flow.util.CoreOperatorFactory.Confluent;

import com.example.modelgen.dmdl.model.Hoge;

	@Override
	public void describe() {
		CoreOperatorFactory core = new CoreOperatorFactory();

		Confluent<Hoge> c = core.confluent(this.in1, this.in2, this.in3);
		this.out.add(c.out);
	}

合流演算子はコア演算子なので、Operatorクラスにプログラマーが何かを実装する必要は無い。

なお、出力データの指定方法は、「out.add(c)」でも「out.add(c.out)」でも同じ。見た目が違うだけ。

単体テスト

合流演算子はコア演算子なので、（Operatorクラスにプログラマーが何も実装していないので）Operatorの単体テストを実装する必要は無い。

合流演算子の入力について

当サイトの演算子の一覧では、合流演算子は以下のような図にしている（1つの入力ポートに複数の接続がある）。

しかし実際のFlow DSLは以下のように書く。

		// 合流演算子（@Branch）
		Confluent<Hoge> c = core.confluent(this.in1, this.in2, this.in3);

		// グループ結合演算子（@CoGroup）
		Example e = operators.example(this.in1, this.in2, this.in3);

合流演算子も引数の取り方は他の演算子と同じ。
他の演算子では引数は別々の入力ポートを意味している。

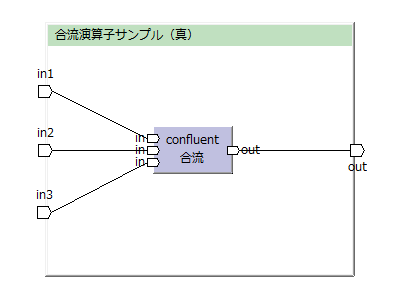

つまり、上記の合流演算子の図では1つのポートに複数の接続をしているように描いているが、
実際には（接続本数分の）異なる入力ポートがあって、それぞれに接続しているのが正しい。

わざわざ（正確でない）前者の図を使った理由は、複製と合流を対比させるイメージにするため。

※Toad Editorでは、合流演算子は丸の中に∋の入った図形で表される。

フローの出力での合流

演算子の入力ポートでは、1つの入力ポートに1つのデータしか接続することが出来ない。
なので、複数のデータを入力したいと思ったら、合流演算子で1つに合流させる必要がある。

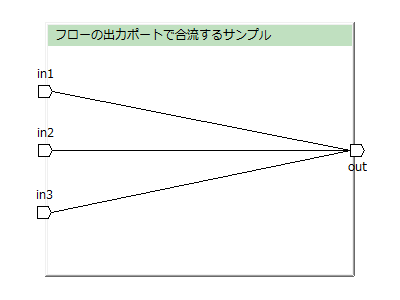

ただし、フローの出力ポートに関しては、（合流演算子を使わなくても）複数の接続をすることが出来る。

ExampleJob.java（Flow DSL）：

	private final In<Hoge> in1;
	private final In<Hoge> in2;
	private final In<Hoge> in3;

	private final Out<Hoge> out;

	@Override
	public void describe() {
		this.out.add(this.in1);
		this.out.add(this.in2);
		this.out.add(this.in3);
	}

類似

合流演算子は、SQLのUNIONに似ている。

INSERT INTO out
SELECT * FROM in1 UNION
SELECT * FROM in2 UNION
SELECT * FROM in3;

あるいは、Scalaのコレクション同士を結合するメソッドに似ている。

  val in1 : List[Hoge] = 〜
  val in2 : List[Hoge] = 〜
  val in3 : List[Hoge] = 〜

  val out = in1 ++ in2 ++ in3
