火事の弁償金・賠償請求・裁判のことなら（有）ベルアソシエィツ

火災原因／調査・鑑定の例FIRE CAUSE

不自然な油性成分の検出例

火災保険金請求事件では、次の様な不自然な現象が明記されたり、不自然な測定結果が明示されている試験報告書を見かけます。
１．GC/MS測定の測定日時が明記されていない。
　　→　同一データが数年間使い回しされている例がある。
２．出火元として長時間火災環境にあり、燃焼した板状の炭化物から灯油成分が検出され　　た。
　　→　不自然・不合理な場合が多い。撒いた灯油は数分で焼失する。

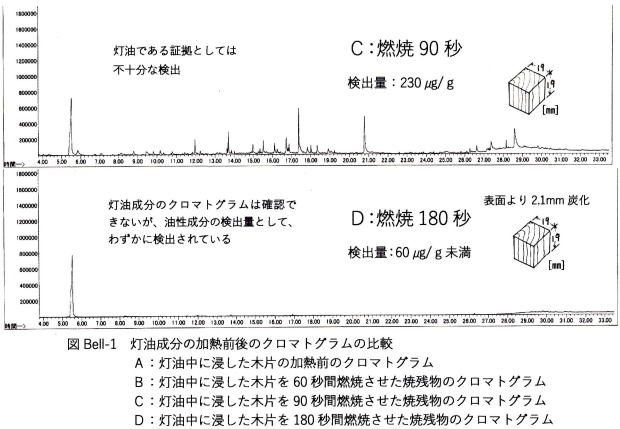

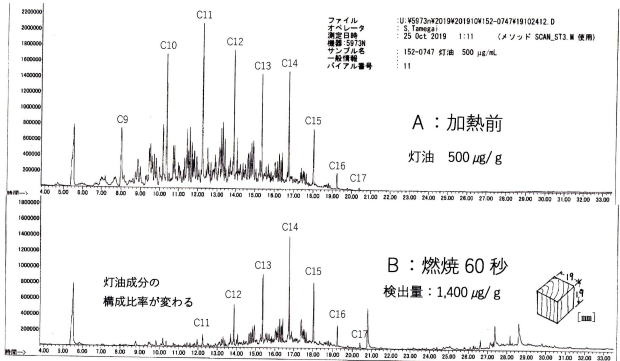

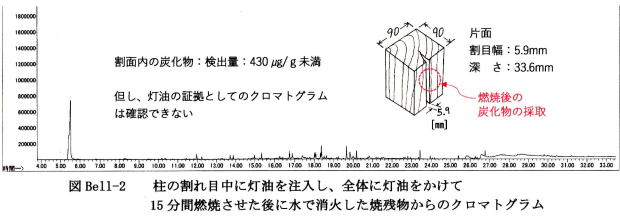

　　下記図Bell-1、A～D、図Bell-2のとおり撒いた灯油は数分で焼失します。
３．木材の表面からの深さ方向に15㎜程度炭化した(20分以上燃焼)柱の表面の炭化物から灯　　油が検出された。
　　→　不自然・不合理です。
４．40分以上も強熱を受けた、コンクリート床上の炭化物から灯油成分が検出された。
　　→　ありえません。
５．半定量としながら、実際には、定性試験としても不適当です。
　　→　第3者を誤導しかねない誤導を目的とした報告書を作成しています。
６．ピーク面積(面積値、電子強度カウント、他呼び方は多数ある)とクロマトグラムの関係が明記され　　ていない。
　　→　灯油等の算出方法を明記していない。

放火と火災

放火と失火では、燃焼の仕方、焼燬痕が異なり、火災拡大状況が大きく異なります。原因調査には幅広い専門知識が必要です。

焼残物からガソリンや灯油が検出されたとする、GC/MS分析（ガスクロマトグラフィー質量分析）の結果（クロマトグラム）は作為的な操作によるねつ造の可能性もあります。
ガソリンや灯油の成分は生活物資（建材、日用品、衣服等々）からも検出されます。
多量のゴミや廃棄物等を利用した固形燃料（RDF、RPF）は自然発火することがあります。ゴミ山が自然発火していなければ放水で容易に消火します。

ゴミ山やRDF・RPFが自然発火した場合は、内部に熱がこもっているので、消防の放水でも容易には消火できません。ゴミ山に放火した場合は消防の放水で消えやすいです。
プラスチックや木材が内部まで熱くなっていると水で一旦は簡単に消えても、容易に再着火することがあります。

粉末、CO2ガス。N2ガス系消火剤等で消火した後は、水等で冷却を十分に行わないと、容易に再発火します。

下段４ヶ上段４ヶ、計８ヶ積まれた段ボール箱の上段中央部に灯油をかけた後、放火した場合の焼燬状況例

積まれたダンボール箱に灯油をかけると、流れた灯油はＰタイル上に面（又は線）状に激しい焼燬痕ができる例。灯油がかからない底面の段ボール紙だけでは強い焼燬痕ができ難い。

ストーブ火災

ストーブ本体の給油口に直接給油中にその場を離れて火災に至ってしまったケースがあります。給油口から溢れた灯油に引火して、周囲一帯が突然火の海に発展することもあります。
灯油の発火点（自然に発火する温度）は約220℃でも、引火温度（近くに火種がある時に発火すること）は約40℃です。ストーブの周囲に飛散していた灯油が、しばらく経ってから発火することがあります。正常に燃焼中のストーブに、外部からの風が入ると異常燃焼を引き起こすことがあります。

ストーブの上にプラスチック製品を乗せたまま、気づかずに点火した場合、プラスチックは溶けてストーブの反射面、背板等に流れた痕跡が残る。

ストーブの芯枠周辺に溶融・落下して燃えずに残ったプラスチック塊や焼燬痕が残る。

石油ストーブの性状の燃焼時に突然風が吹くと異常燃焼を起こすことがある。

給油中に灯油の溢流を放置し、ストーブが異常燃焼を起こした後に、溢流した灯油に引火して、燃焼拡大し始めた実験例。

上記右側写真続き。
Ｐタイル床面に流れた灯油が一面に引火し、一帯が火の海となる例

灯油を床板上に撒いた場合の独立燃焼の有無

（a）灯油を床板面上に、楕円形状に50㎖を塗って点火したところ。左の板は、長方形の加熱源で、床板の上方約10㎝から放射熱を照射して発火した後の炭化痕。

（b）右は、(a)と同様に床板上の同位置に、1回につき、50㎖の灯油を繰り返し4回燃焼させて、4回目のの自然鎮火後の炭化状況。床面上に灯油を撒いても、容易には、独立燃焼しないで立ち消えてしまう。

灯油成分のGC/MS分析

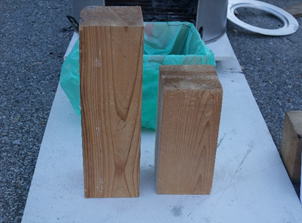

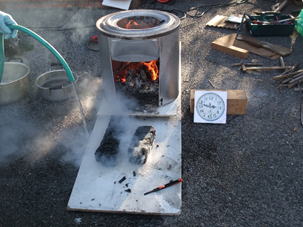

建物内の木材(壁、床板、柱、梁、根太、大引等)に“灯油をかけて放火した”とする鑑定書、意見書等を見掛けますが、例えば、柱を灯油中に浸して充分に灯油を浸透させて燃焼させると、30分間程度の燃焼で灯油は焼失してしまい、灯油成分の検出が不可能になります。柱では、30分間の燃焼は、炎の回り易い部分において表面から約20㎜程度、炭化(炭になる)したり、炭化した部分の一部が剥離して落下したりします。

　

　

長期低温過熱による出火の可能性の検討・解説

長期低温加熱による出火条件は多種多様で、一般には知れ渡っていない特殊な条件下で起こる現象もあり、出火原因調査には専門家でないと判断できないことがあります。当該箇所の出火の可能性の検討及び解明には、幅広い専門知識が必要です。

検討・解明の例
1.塗装工程における出火
 2.プラスチック工場火災
 3.リチウムイオン電池からの出火
 4.ホテル火災
 5.住宅火災

 1.塗装工程における長期低温加熱による出火例
【解析の例】

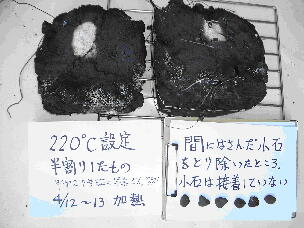

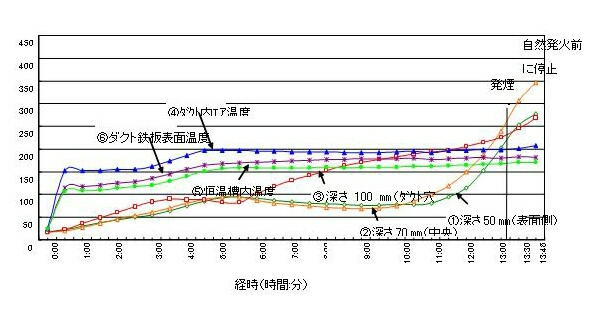

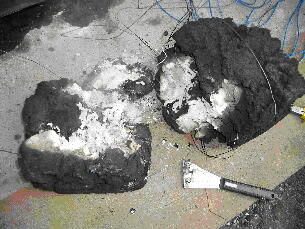

　焼付け塗装工場で水洗後の塗料残渣が側溝内で洲となり、自然発火したことの解明実験　例。

　

2.プラスチック工場火災
【検証・解析の例】
・有機系固形物の自己発熱・着火の有無の解析
・プラスチック製造過程の自然発火の検証
・プラスチックブロックの自然発火と放火による発火の違いを実験的に検証
・熱可塑性プラスチックが液体になって燃焼せず、石炭のように個体の形状を保ったまま　燃えるケースの検証
・暖められたプラスチックの熱分解による可燃ガスの発生と着火の可能性の解析
　

　

　

　

　

3．リチウムイオン電池からの出火
【日常での注意】
　パソコン、スマホ、掃除機他、リチウムイオン電池が身の回りで多量に使われています。リチウムイオン電池内の隔膜は衝撃に弱く、また、長年の使用でデンドライトが隔膜を破ることがあります。スマホを落下させてしまって、数時間、または数日経ってから自然発火することもあります。一般の人にはなかなか自然発火が理解できないようです。

4．ホテル火災
【検討・解析内容の例】
・ボイラーの排気ガス・煙道近傍の建築材料の表面着火と長期低温加熱による発火の違い　を詳細に解析
・厨房の排気ダクト内の油性付着物の着火・火災伝播と炎危険の有無を解析
・ガスコンロ回りの壁裏からの着火出火の可能性の検討
・表面からの加熱は条件により容易に着火しない例

　　

　　

５．住宅火災
【検討・解析内容の例】

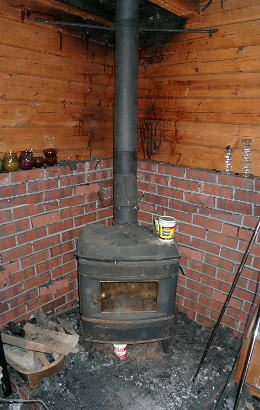

・暖炉の煙突近傍の壁材
　　

　　
