(E)トランジスタ入力回路タイプの周波数特性
トランジスタを使ったエフェクター入力回路の、周波数特性を回路シミュレーションで確認してみましょう。 着目するのはトゥルーバイパス回路でないタイプのエフェクターで、エフェクトを OFF したときの周波数特性です。 エフェクト OFF のときは、余計な音への影響が無いことが理想的です。
なおエフェクト ON のときの周波数特性は、求めるエフェクト(オーバードライブやワウなど)に応じで変わるので、 ここでは比較対象にしません。
(E)結果の早わかりまとめ
最初に回路シミュレーション結果から分かる結論をまとめておきます。 詳細を確認したい場合はさらに読み進んでください。
接続しているだけで、低音域がカットされるエフェクターがある。
2台直列に接続すると、低音域カットも2倍になる。
レコーディングやライブ会場ではイコライザーにより、ギターの低音域をカットする場合があるので さほど気にしなくてもいいかも知れない。けれども意図していない音の変化は無い方が良い。
(E)シミュレーション条件
等価回路(E)
現在生産されていない「TURBO Over Drive」系の黄色いエフェクターです。 エフェクトを OFF しているときの周波数特性が知りたいので、「オーバードライブ OFF 状態」 の回路でシミュレーションを行います。
シミュレーション条件(E)
入力回路のカップリングコンデンサ容量 0.022uF
(E)シミュレーション結果(周波数特性)

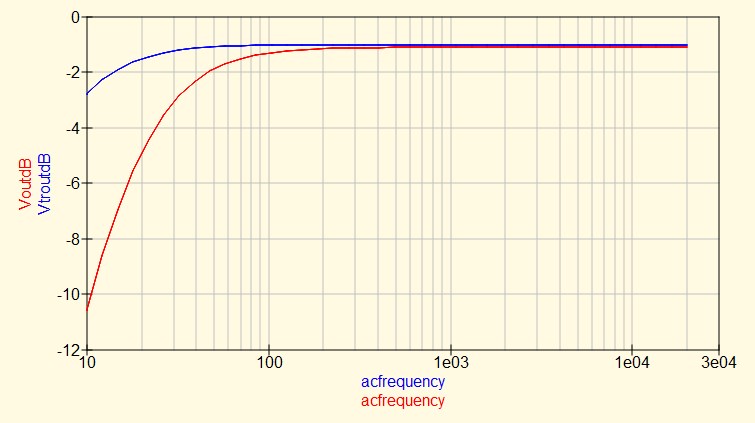

「オーバードライブ OFF 状態」の周波数特性
電圧特性 Vtrout (青):カップリングコンデンサ直後のトランジスタ出力
電圧特性 Vout(赤):エフェクター出力
周波数特性グラフを見ると、100Hz付近から低音域がカットされているのが分かります。 エフェクターを接続しているだけで、音が変わるので注意が必要です。
例えば、6弦開放での周波数 82.407Hz 付近のグラフを見てみると、約 0.5[dB] 下がっています。
エフェクターを2台直列に接続すると、低音域カットも2倍(1.0[dB])になります。 なので3台直列に接続すると(1.5[dB])、聴覚上でも変化が分かると思います。
レコーディングやライブ会場ではイコライザーにより、ギターの低音域をカットする場合があるので さほど気にしなくてもいいかも知れません (ベースとの音の分離をよくするために、ギターの低音域をカットするのだと思います)
けれどもけれどもエフェクターによる意図していない音の変化は無い方が良く、 知識としても憶えておきましょう。
カップリングコンデンサ容量が小さいほど、この低音域をカットする範囲が広くなります。
ベストセラーになっている
「Blues Driver」系歪みエフェクター
の場合、 カップリングコンデンサの容量が大きいので、低音域カットはわずかで問題無さそうです。
有名なワウの回路
では、入力カップリングコンデンサ容量が 0.01uF になっているようです。
低音域がカットされますが、ワウ ON 状態では中音域重視なので問題になりません。
