Vaioでカーナビ

Libretto20、Libretto60、Libretto100と進化してきたPCカーナビが、
クルーソーＣ１　Vaio PCG-C1VJになりました。ＺⅢもスムーズです。

←車載状態

Libretto100のときに使用していたアルミアングルの車載アダプタから、横のバーをとっただけ・・(^^;

使用GPSユニット：GPS2000ZZ
ツールソフト：PPGPSβ7、NaviconⅡ、NaviconⅢ
地図アプリ：Navin'You4.6、ＺⅢ、ProAtlasLite

写真の画面はＺⅢです。
GPS2000zzとの接続のために、XircomのUSB-シリアルアダプタ使ってます。電源は、Libretto60、Libretto100でつかっていたNW-802L（15V30W DC-DCコンバータ）。C1VJと繋ぐためにDCコネクタを自作しました(^^)v

VAIOのACアダプタは、16V2.5Aの定格。15V30WのNW802Lで、果たしてVAIOは、動くのか？

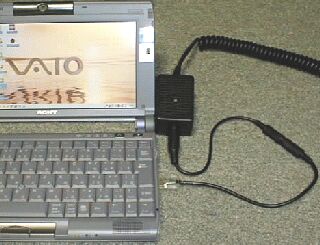

バッテリーをはずして、NW802Lのみで、起動してみたのが右の写真です。室内実験のため、バッテリーがわりにDC安定化電源で実験。

自作のDCコネクタとつなぐために、NW802Lの出力コードも少々改造してます。

NW802Lだけでも、無事起動して動いてます。消費電力が多くなったときに、バッテリー充電までできるかどうか・・あやしいところありますが、バッテリー付けた状態での車載使用は、なんとかなるんじゃないかなぁ・・(;^_^A ｱｾｱｾ･･･

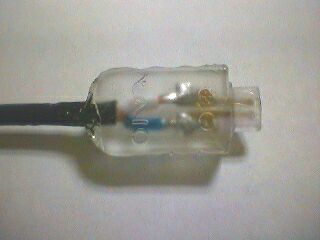

自作DCコネクタ１号です(^^)v

素材は東急ハンズで仕入れたクリスタルレジン（エポキシ樹脂）。スケルトンで、ちょっとかっこいいかもヾ(^^;(^^;)
ACアダプタのコネクタを型どりし、端子はシール基板を利用しています。シール基板の端子は金メッキ済みです。
作成手順は、①PCに刺さる先端部の作成、②端子配置、③配線、④樹脂で全体成型。

どの程度の耐久性があるかは、今からの実験・・(^^;

約１年たちましたが、いまも健在で使ってます。少しアクリル部分が黄色みをおびて変色した程度です(^^)v（01/11/17）
その後、C1、505のコネクタ形状も汎用型に変わりました。コネクタを出すと発表していたターガスのものも結局でずじまい・・
もし、この自作コネクタがほしい方はメールください。実費+αでおわけするかも・・(^^;
