NU_KEのアダプタ σ(^-^)のです。
PCカーナビ写真館２
車載用アダプタ編
NU_KEのアダプタ σ(^-^)のです。
Cradle 川添 敬さんが作成した非常に美しいアダプタ
ガチャポン さんしょ さんがつくった究極のアダプタ
ナビステ さんしょ さんがつくった「ＧＰＳとカーステ合体」アダプタ for Lib100

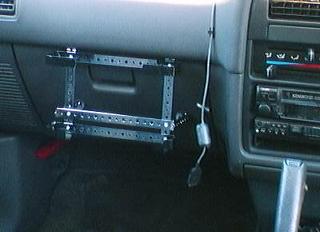

がき さんのアダプタ アングルの組み合わせだけのシンプルなアダプタ
バトルホーク
さんのアダプタ ロアスのリブレットケースの蓋を利用したアダプタ
みやくん さんのアダプタ I/Oアダプタを利用したスマートなリブレットアダプタ
バラバラ
さんのアダプタ I/Oアダプタと液晶テレビスタンドを利用したリブレットアダプタ
Suzuki さんのアダプタ アルミLアングルとアクリル版で作った美しいテーブル

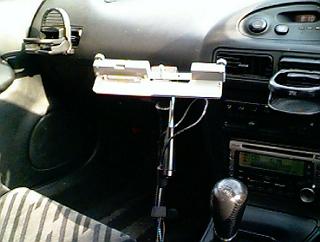

アダプタ第２段です。サウンドカードをつかいたくて、CAをとりつけるように変更しました。液晶カーテレビアダプタとアルミアングルの組み合わせです。CA内部にスペーサーをとりつけて手前のネジで脱着可能にしました。
２代目は、ﾔも変わりLibも60に進化したので、CAから基盤を取り外してコネクタ部分だけを残してスタンドにしていました。廃です(^^;

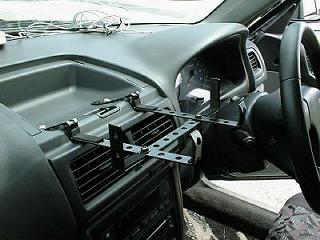

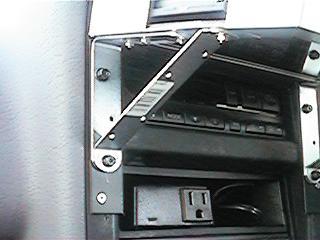

３代目のLib100登場で、アングルは下のようにシンプルなものになりました。Lib100&I/Oアダプタを置くだけです。

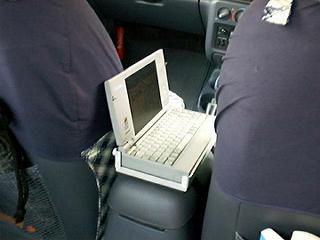

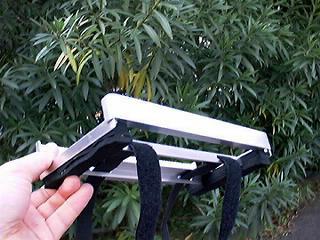

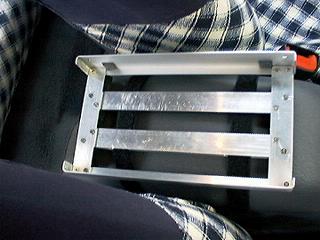

アルミアングルで作成されています。美しい！

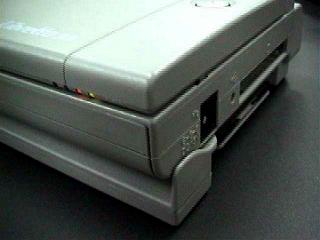

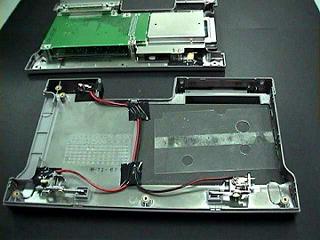

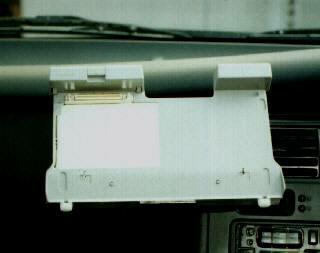

廃ﾔ(寸前)分科会のさんしょ師匠が作成した究極のスタンドです。CAとLibrettoに改造を加えてセットするだけでアダプタから給電されるようになっています。

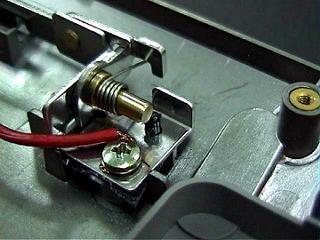

二つのフックから給電します。すると、ACアダプタがつながっていないのに、バッテリー充電状態に ＼(^o^)／
このガチャポンが作成された後、発売されたLibretto50でポートリプリケーターから給電できるようになりました（笑）
ガチャポンをレガシーにつけるとこうなります。

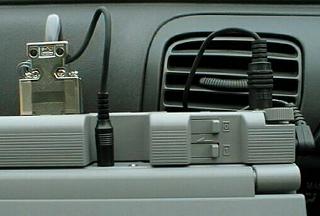

廃ﾔ(寸前)分科会のさんしょ師匠が作成した究極のスタンド第２段！Libretto100のI/Oアダプタに、汎用DCプラグコンセントを付けて給電、さらにI/Oを無駄にしないようにIPS5000入力をCOMポートに変更。このためのレベルコンバータとオーディオアンプをケースに収めました。
アングルとI/Oで組まれたスタンドにLibretto100をセットするだけでGPS中にmp3プレーヤ再生を外部SPで楽しめます。
ナビステを知りたいときは→こちら

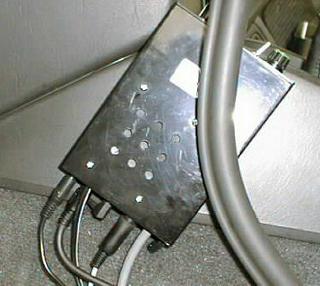

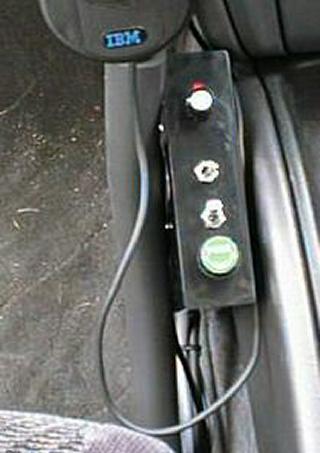

I/Oアダプタ-左からCOM、SP、PS/2、DC ナビステ本体 ナビステサイド
◎がき
さんのLibrettoアダプタ
シンプルですが開き状態のリブレット70をそのまま装着できます。
◎バトルホーク
さんのLibrettoアダプタ

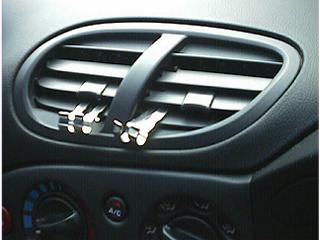

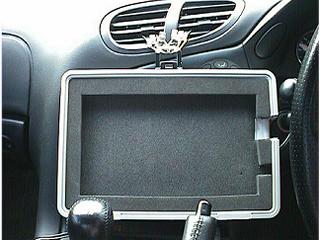

ロアスのリブレットケースの蓋部分を利用。エアコン吹き出し口につるしているだけだそうです。
ケースの右の切り込みはGPSアンテナのコネクタ部分のためです。

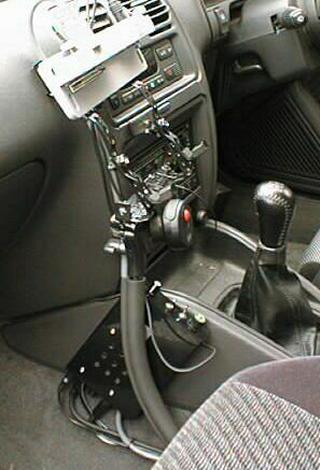

◎みやくん さんのI/Oアダプタ利用のLibrettoスタンド

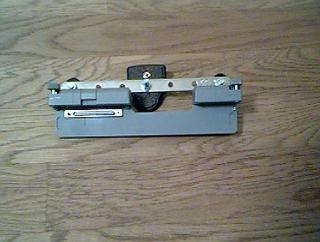

三脚の雲台を利用しているそうです。

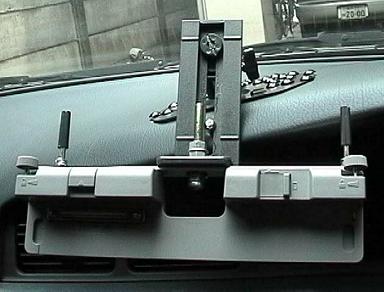

◎バラバラ さんのI/Oアダプタ、液晶テレビスタンド利用のアダプタ
LibrettoとI/Oの接続にはアルミ版を利用して、パラレル、シリアルコネクタ両サイドの雌ねじを利用しているそうです。

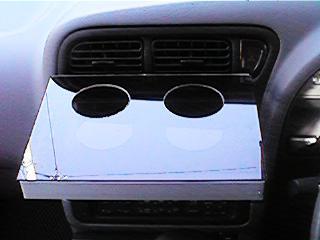

未使用桙ﾍ左のようにアクリル版の蓋を置き、カップホルダーになるそうです。
