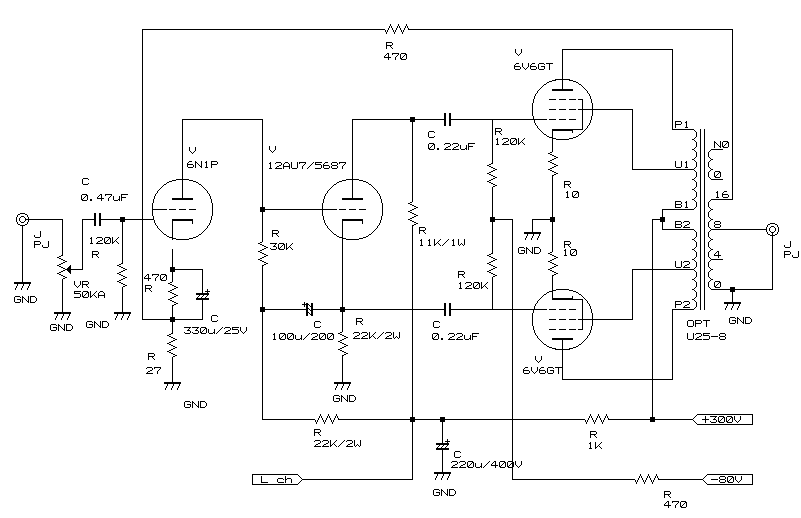

3． 主回路図
3.1 ＵＬ時

3.2 各部設計
出力段
６Ｖ６

最大定格

プレート電圧　３１５Ｖ
プレート損失１２Ｗ（設計中心最大定格＝ＲＣＡ、ＧＥ）、１４Ｗ（絶対最大定格）
スクリーン電圧２８５Ｖ：損失　２Ｗ

ビーム管結線 プッシュプル使用時の、Ｅｐ−Ｉｐ動作曲線にロ−ドラインを引き最適なプレ−ト負荷を決めます。
Ｅp＝２８５ＶにおいてＥｃ≒▲１９Ｖ、アイドリング３０ｍＡ前後を与えるとプレート損失がＰd＝９Ｗとなり定格Ｐd＝１２Ｗにおさまります。この近辺の動作曲線がありませんので、２５０Ｖでロードラインを引き、補正をかけます。
ＵＬ動作 ＵＬ動作例のデーターは発表されていません。また３００Ｖあるいは２８５Ｖ付近のＥｐ−Ｉｐ動作曲線が見当たりません。
3.3
ヘッド
ドライバー段

　

初段６ＮＰ１、ドライバー段５６８７の、３極管構成のアルテック型です。
位相反転段は、高ゲイン型となっています。

3.4
電源部




　　

　

　パワ−部の電源は山水Ｐ−４４Ｂ　２８０V　１８０ｍＡを両波整流し、直後に１００Ωの抵抗を直列にいれ、チョークインプットの代わりに抵抗で代用しました。　この後、リップル用電解コンデンサ３８０ｕｆとなっています。２次側２８５Ｖ／２７５Ｖ程度を得ています。（ｘｘｘ　Ｖ　/　yyy　Ｖ　、は前が無信号時、後ろが最大出力時です）

こうするとおおむね、トランスの表示電圧付近の＋Ｂ電圧が得られます。トランスにも負担が少なく、整流管の内部抵抗と同じくらいの係数にしておきます。
　Ｃ電源ですが６．３Ｖヒーター巻き線を２本直列にし、真空管バイアス用として-１９Ｖを作っています。　
　なおＰ４４Ｂは３０年位前からあったものを、エンパイアチューブや引き出し線など交換しリストアしました。もう一回り小さくても問題ありませんが、余裕があると熱くなりません。
