4．

シャシ−、デザイン

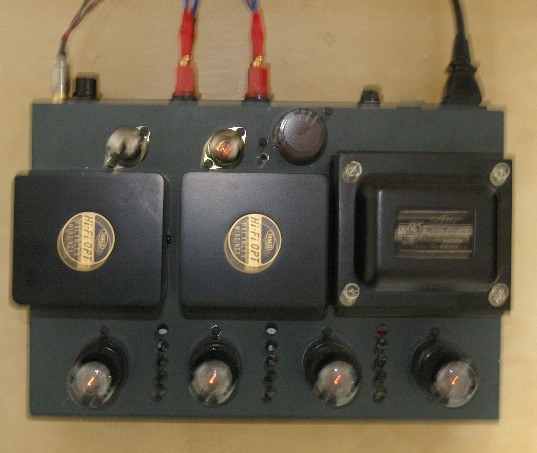

シャーシ 　使用しているシャ−シは300×200×40mm。６Ｖ６を前部に一列に並べ，中央に出力トランス，電源トランスを一列に置き，背面にフロントアンプと位相反転段を配置したものです。
ＮＦＢをかける都合上，６Ｎ１Ｐが出力端子や出力トランスに近いほうがよく，このような配置にしたのですがどうも間の抜けたデザインになりました。チョークがないのでアンバランスなのと無駄な空間が多いので間が抜けたためと思います。この反省から，後に６ＢＭ８を作った際はキリット締まるように空間の無駄を避けるように配置しました。
