9.1

　とりあえず、スクリーン電圧　２５０Ｖの場合でのロードラインを引いてみます。
　また、最大定格の範囲内でＡ級〜ＡＢ１級にするか、製作目的により動作クラスを選びます。

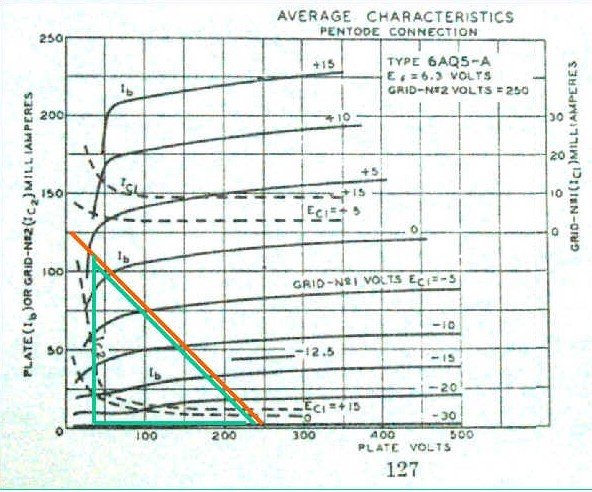

　ビーム管結線の場合のロードﾗｲﾝは、定電流域の肩の部分がはっきりしていますので、横軸の供給電圧ポイントからここへ斜め線を引きます。
　
特性図上で、ほぼ　２５０Ｖ÷０.１２５A＝２ＫΩ　の斜め線となります。プッシュプル（ＰＰ）で８ＫΩのトランスとなります。実際には市販されているトランスのインピーダンスは　ＰＰ用で１０Ｋ、８Ｋ、５Ｋ、３．５Ｋとなっており、この前後でロードラインを決める事になります。

また実際の動作時にはアイドリング電流分だけ上方へシフトした負荷線になります。

最大出力ですが、簡易的には、この緑色の３角形の内側の面積を求めればよく、上記特性図上で２ＫΩのロードラインと、Ｅｃ＝０ＶおよびＥp＝２５０Ｖでつくる各々の交点の電流値と電圧値から

　Ｐｏｍａｘ＝｛（２５０Ｖ−４５）×（９５ｍＡ−０ｍＡ）｝÷２≒９．７３Ｗ（ビーム管結線）

となります。
