このコーナーは往年の名機カラクラ（ColorClassic）を少しでも現代に通用させるべく、様々な資料をもとに、このサイトの主旨に沿って安く簡単に、しかも少ないリスクで改造していく様子をお伝えするコーナーです。

４.解像度アップ

カラクラのロジックボードをLC575のものに交換して、”けっこう使えるかもしれない”と思いはじめると、やはり画面の狭さがネックになって来ます。しかし、カラクラのモニターは（マルチスキャンでなく）単解像度のもののため、表示を拡大するためにはアナログボードを改造して、むりやりに過電圧をかけなければいけないのです。つまり後戻りが出来ない上に、リスク満点の改造のために二の足を踏んでいました。

しかし、我慢が長くつづく訳もなく、恐る恐る表示拡大（512×384→640×480）改造に取り組むことにしました。用意したものは、ジャンパー線を２本（今回は5cm×10本組のものを購入しました・300円）と割り箸１本だけです。それと、カラクラを開けるためにPB5300用とは違うサイズのトルクスドライバーが必要です。（百均に売ってます）

改造の手順は以下の通りです。（詳しくは、”DOPING MAC”かこのサイト（有名なMystic Roomです、凄いサイトで、感動します。）を見て下さい。また注意点もよく読むべきでしょう。）但し、今回行った改造はMysticのVGA化というやつです。

１、カラクラをバラします。結構面倒臭いですし、注意が必要です。（iMacをバラすよりややこしい。）

バラされたカラクラ（右下のがアナログボード）

取り外されたアナログボード（画像調整は手前右の穴で行う）

２、アナログボードを取り出し、パターンの一部を変更します（もう、後戻りできません）。本なんかには、ピンセットで引き剥がすみたいなことが書いてますが、私はうまく剥がすことが出来ず、結局彫刻刀でパターンを削りました。その後、指定された接点をジャンパー線でハンダ付けします。（この部分、写真をとる余裕無し・このサイトを見て下さい。）

３、ロジックボードも引き出し、指定された接点をジャンプさせます。それと、ビニールテープを細く切って、コネクターの一部をマスクします。

ジャンプされたロジックボードです。

４、念のために、もう一度ハンダ付けした部分を確認してから再組み立てします。

５、電源を入れると、な、なんと！解像度がアップしています。（してなければ、失敗なので、すぐに電源を切りましょう。）但し、画像はズレていて左半分しか映っていません（私の場合）。そこで、本来はコアドライバーで調整するのですが、あいにくそんなものは持ってないので、割り箸（絶縁性のものでないとダメらしい）を削って使いました。

６、最後に蓋を閉めて完成です。

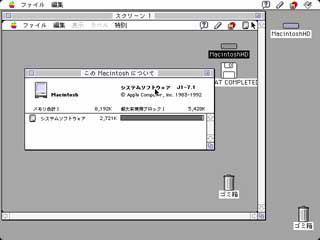

下が、広がった画面です。”スクリーン１”がもとの大きさですから、かなり大きくなったことがお分かりかと思います。本当にうまく行ったのか、全然自信がないんですが、今のところ順調に動いています。これで、漢字Talk7.5もインストールできるようになる（まだしてませんが）し、640×480の解像度を要求する（大昔のでなければ、ほとんど全ての）ソフトも動くようになります。なお、ついでに言っておくと、この改造ロジックボードをLC575に入れると、800×600の表示ができるようになります。実はカラクラでも800×600の表示ができるのですが、それはロジックボードの方だけで、カラクラの単解像度モニター及びアナログボードが対応しきれずにちゃんと表示出来ません（DOPING MACでも無理だ、と書いています）。

参考までに、なぜカラクラの解像度が中途半端な512×384というサイズだったか、というと、Mac（Apple）のポリシーであったWYSIWYG（What You See Is What You Get・画面で10cmの線を書くと、印刷などの出力でも10cmの線がでてくること）を守るためだったそうです。解像度が上がって、相対的に小さくなったアイコンが映る小さな画面（なんといっても、９インチモニターだし）を見ていると、それはそれで大事なことだったかも、という気もしてきます。但しApple自体もそれ以降、そんなことは忘れてしまったんですが・・・。

まだまだ、PowerPCG3（G4？）化への道は遠いですが、次はハードディスクでも入れ替えようかな。
