カラクラ（ColorClassic）改造のコーナー（第１章）

このコーナーは往年の名機カラクラ（ColorClassic）を少しでも現代に通用させるべく、様々な資料をもとに、このサイトの主旨に沿って安く簡単に、しかも少ないリスクで改造していく様子をお伝えするコーナーです。

第２章へ進む　第３章へ進む　プロローグへ戻る

３.ロジックボード入れ替え

（LC575（左）とカラクラ（右）・写真で見る以上に大きさには違いがあるように感じます。）

そういうわけで、カラクラ改造用にLC（Perfoma）575を3000円で手に入れてロジックボードを入れ替えてみました。入れ替える際の注意はLC575にインストールされているはずのSystem Enabler065をフロッピーか何かでカラクラに移しておく必要があります（漢字Talk7.1の場合）。”DOPING MAC”によると、このEnablerはVer.1.1でなければダメだそうですが、私が買ったLC575にはVer.1.1が入ってたので、そのままフロッピーでカラクラに移しました。

ついでに言うと、カラクラについてるSystem Enabler401をLC575に入れると、カラクラのロジックボードでLC575が動きます。あまりに反応が遅いのと、VRAMを増設していないと16色表示しかできないので、ほとんどのソフトが動かない（特にゲーム類は全滅に近い）のでお勧めしませんが。但し、後日VRAMを256KB増設したところ256色表示するようになり、一応ソフトの起動なんかは遅いながらも使えるようになりました。使えるようになってどうなるのか、という問題はありますが・・・。（思いきって捨てればいいんでしょうが、動く以上、何となく捨てれないってことの方が問題ですが。）

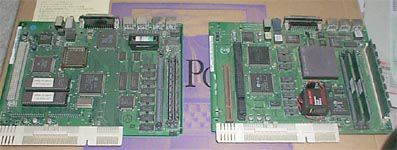

左がカラクラのロジックボードで、右がLC575のです。取り合いが同じコネクターであることが分かります（ボードのサイズも同じだし）。但し、よく見てもらえばお分かりの通り、後ろのADBポート（カラクラにはADBポートが2つも付いていた）などの配置は違っているので、裏蓋はそのまま使えません。

上がカラクラの、下がLC575の裏蓋

交換は、右の写真のように裏からロジックボードを引き出して、入れ替えるだけで終わりです。このLC575のロジックボードに入れ替えたカラクラを”Mystic”と呼ぶ人（世界？）もいるそうです。

性能向上は感動的で、カラクラ（メモリ10MB、256色表示）の起動時間が、１分１０秒なのに対して、Mystic（メモリ8MB、32000色表示）は３５秒と半分になりました。ウィンドウを開くスピードも全然違います。但し、カラクラの画面が512×384という変なサイズ（それなりの根拠はあるらしいが）に固定されている上に、ロジックボードはLC575と勘違いして640×480のサイズを表示しようとするので、アプリケーションはあまりうまく動きません。やはり、表示を拡大するべくアナログボードの改造をしなければならないのか？（改造コーナー（第２章）へつづく）

第２章へすすむ　第３章へすすむ

改造コーナー（プロローグ）へもどる

カラクラ改造に関する情報・要望をなんでも募集しています。
