バーリング冷間加工とは？
 |
 |
 |
| 一本のパイプに何箇所もの穴あけ加工を行うには、通常「Tピース」という部品を使う必要があります。 サンライト工業では、その「Tピース」を使わずに、穴あけ加工を可能にする「バーリング加工」を行っております。 バーリング加工技術をによって、「Tピース」の材料代や、溶接などの工程を大幅に削減することが可能となり、 超低コストのパイプ製作が可能となります。 |
||
バーリング冷間加工とは？
| SUS304/316（sch10・sch20）・SGP・STPGの加工範囲 |
| 母管 | SUS | |||||||||||||
| 呼び径 | ||||||||||||||
| 40A | ○ | |||||||||||||
| 50A | ○ | ○ | ||||||||||||
| 65A | ○ | ○ | ○ | |||||||||||
| 80A | ○ | ○ | ○ | ○ | ||||||||||
| 100A | ○ | ○ | ○ | ○ | ○ | |||||||||
| 125A | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||
| 150A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||||
| 200A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 250A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 300A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||
| 350A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 400A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 450A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 500A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 枝管 | 40A | 50A | 65A | 80A | 100A | 125A | 150A | 200A | 250A | 300A | 350A | 400A | 450A | 500A |

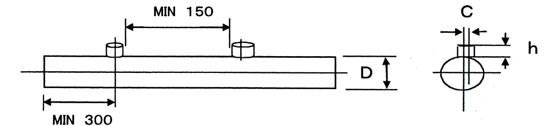

| 取り扱い寸法 |
 |
| ※C：枝管のズレは、冷間加工のためありません。 |
| Ｄ | 40A | 50A | 65A | 80A | 100～150Ａ | 200～250Ａ |
| ｈ（ｍｍ） | 7 | 8 | 9 | 10 | 15 | 25 |
| 許容値 | 0～＋1.5 | |||||
