関電機　大型電源

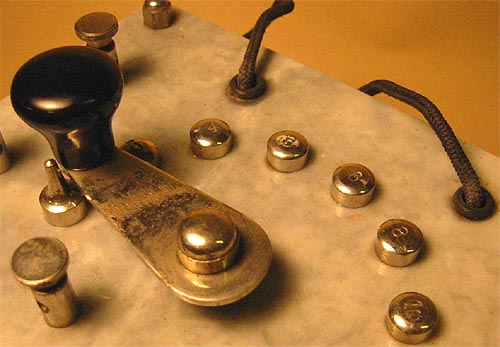

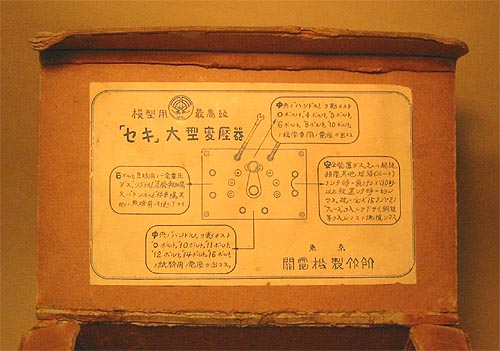

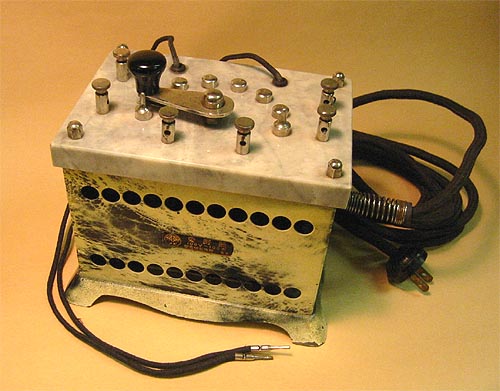

大理石の操作盤を持つ、関電機製の最高級トランス。各種の合成樹脂や、陶製絶縁物の製造技術が高度化する以前は、大理石は最も耐久性に富んだ絶縁材料であった。非常に高価な素材であるのは言うまでもないが、大理石をおごるだけの、最高級機種として恥じない造作と機能を兼ね備えている。 一見して判るように、タップの接点にはポンチで出力電圧の数字が刻印されてあり、ハンドルやターミナルとも分厚なメッキがかけられ、大理石パネルとともに重厚感をいや増している。機能も高級機らしく充実しており、三方に一対づつあるターミナルは、向こう（直接綿巻電線が出ている）が運転用二次線で0・4・6・8・10Vを出力、手前が高電圧二次線で0・10・11・12・14・16V、左はアクセサリー用定電圧出力で6Vを、それぞれ給電することができる。右のターミナルはヒューズ用で、裸のヒューズ線をむき出しで渡す。同社製の普及型電源と比較して見ると、機能の多彩ぶりは一目瞭然だろう。（説明書はクリックすると大きな写真がご覧になれます。）昭和10年代。（畑須美男様　所蔵） 【16/9/17掲載】
