　　Bosch FSA560　　

エンジンアナライザーBosch FSA560 による点火波形、排気ガステスト、センサー波形を紹介します｡
実際のエンジン不調診断を交えて解説して行きたいと思います｡

点火波形の基本

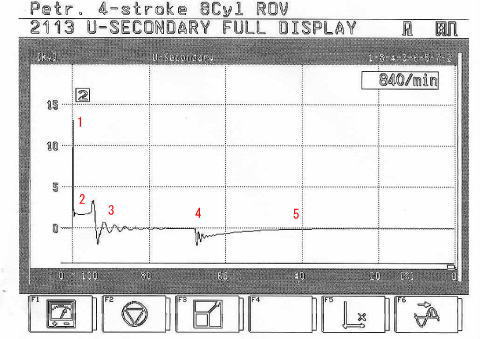

正常な点火二次波形。フルトランジスター点火（以後フルトラ）デストリビューター式
１　点火要求電圧　２　点火電圧　点火時間　３　中間セクション
４　トランジスターON ５　ドエルセクション
各セクションの状態で大まかな不良個所がわかる｡
CDI を除けば大体似通った波形になる｡

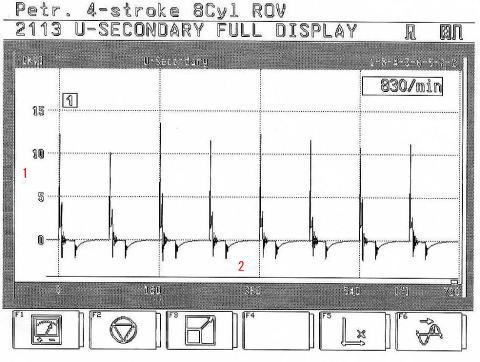

８気筒車の点火二次波形。
点火順序に並んだ波形でどの気筒に異常が有るか判断できる。
アイドリングや急加速での波形で、１や２のばらつき形から空燃比や点火系異常
が解る｡
