ネジ山修正のリコイル (Recoil:リコイル)
<傷んでしまった(傷めてしまった)めねじの修整・修復>
リコイル使い方
症例 1
クランケ: ヤマハギア50
部位: マフラステーの取付けネジ
症状: 80,000km乗っているとさすがにねじ山も傷むよね
1/7.

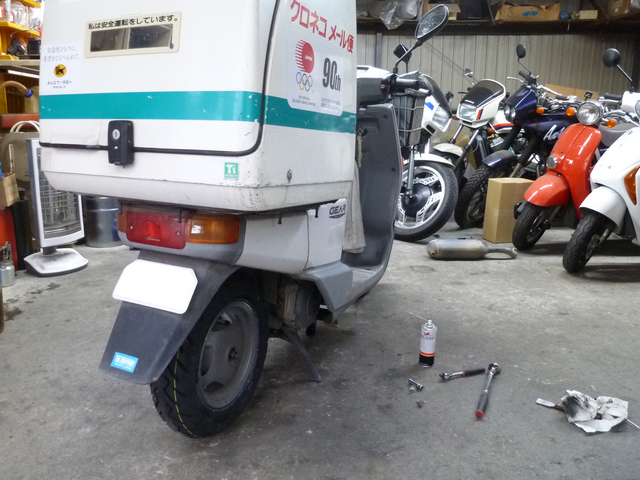

もともとはタイヤ交換が依頼事項でしたが・・・。
2/7.

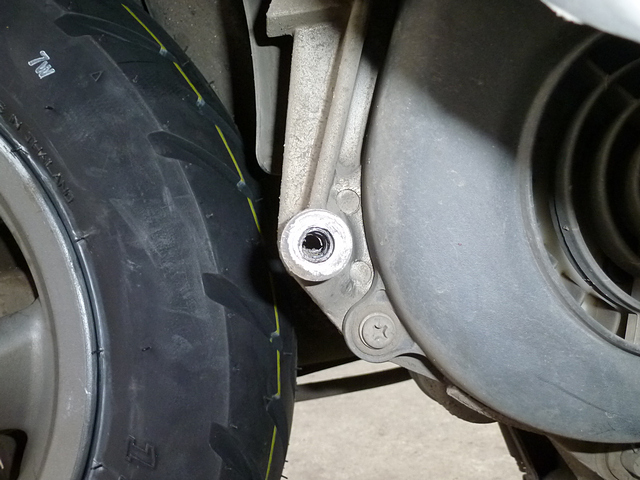

これではマフラが付けられない。
3/7.

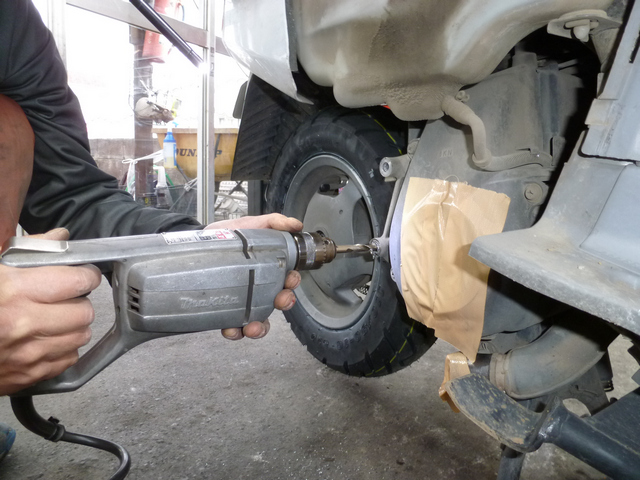

埋め込むメネジ(リコイルパケット)の外径は一回り大きいので、専用サイズのドリルで穴を「正確に」開ける。
4/7.

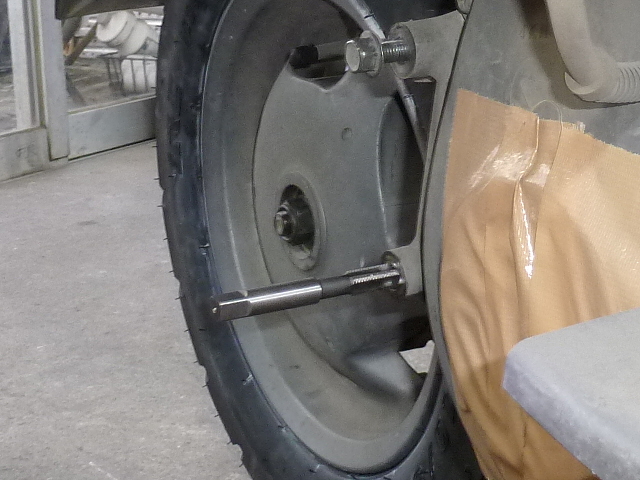

リコイルパケット用の専用タップを慎重に真っ直ぐ挿入。
5/7.

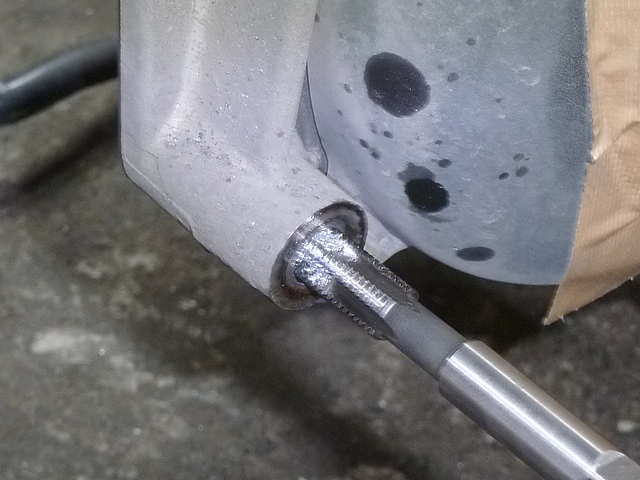

相手母材がアルミで比較的に柔らかいので切削の難易度は高くないのですが、部品が老朽化していると割れることもあるので(いつも)手を抜かず慎重にタップをたてる。
6/7.

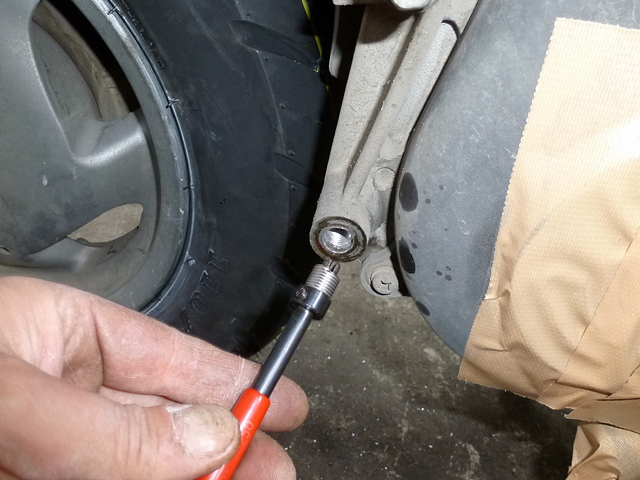

リコイルパケットを専用挿入工具で埋め込む作業。
7/7.

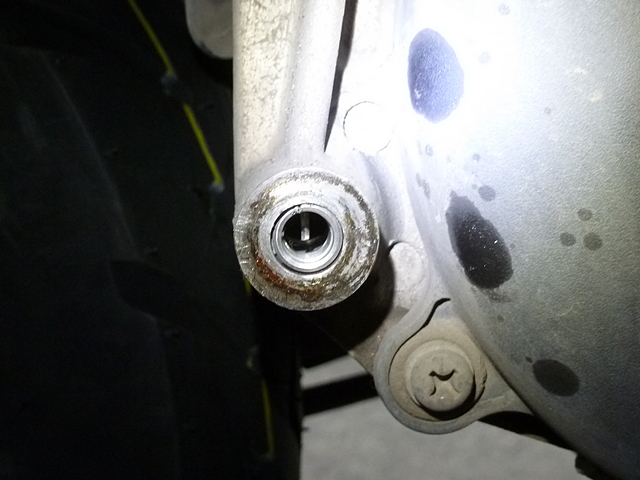

リコイルインサートの出来上がり。
雌ねじのパケットがステンレスなので合わせるボルトの素材に注意が必要。素材によっては電食が起きやすくなるためボルトにスレッドコンパウンドなんか塗っておくと大吉。(ワカル人は判る話)
Recoil の技術資料はこちら
リコイルジャパン http://www.recoilj.com/
