| （6）2） 配管・配線工事（その２） 〜蓄電池システム増設〜 |
||||
|
|
||||

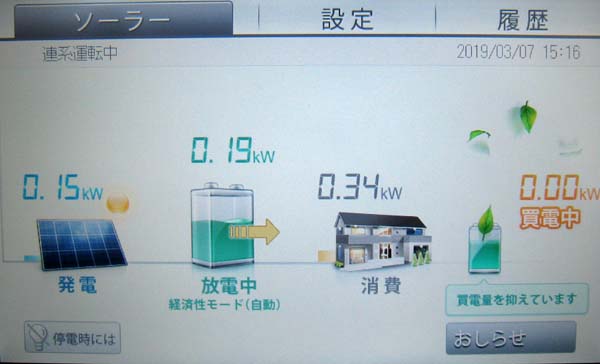

 2019年3月7日に 太陽光発電がらみで蓄電池システムを増設した。機材は蓄電池をクローゼット内に、その他はパワーコンディショナーの取替え、配管・配線工事の追加である。 これは試験運転中のシステムのモニターである。 |
||||

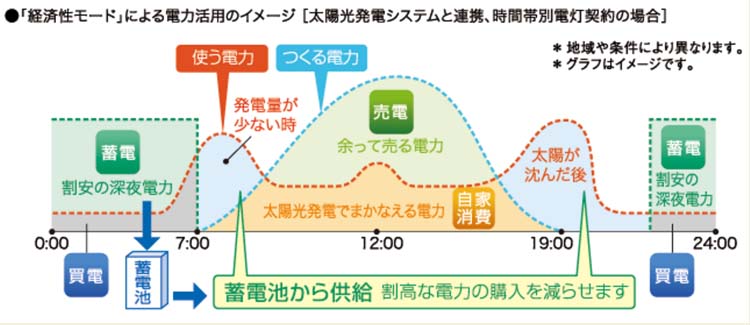

シャープ社のＨＰを引用させていただいて このシステムイメージを説明する。 すなわち ＦＩＴ（太陽光発電の余剰電力買取制度）期間中は 48円/kWhで買ってくれるので余剰電力を売電し、割安の深夜電力で 蓄電池に蓄電、割高な時間帯にこれを使うことで電気代の節約をする。 |
||||
 |
||||
|
|
||||

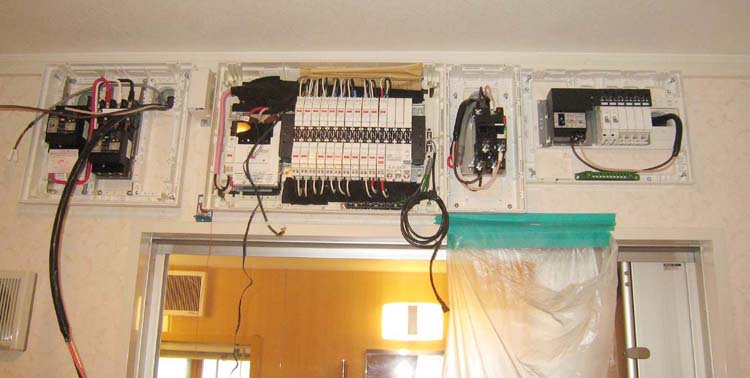

| さて工事は主に、配管・配線工事は 現分電盤まわりへの増設、変更となり、下図のようなレイアウトになった。 | ||||
 |
||||
|
|
||||

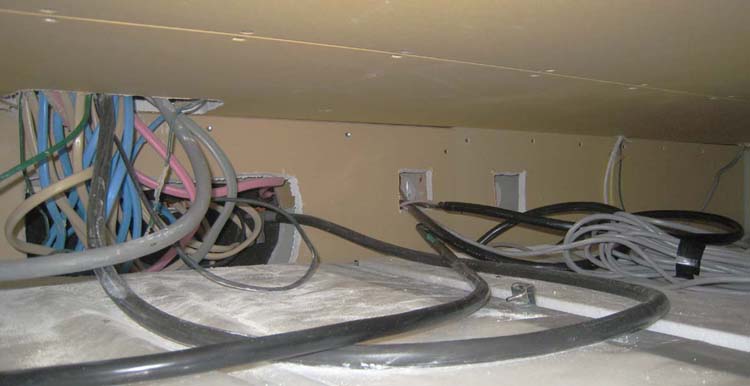

| 分電盤の裏側の様子でこれは旧分電盤の右側 | ||||
 |
||||

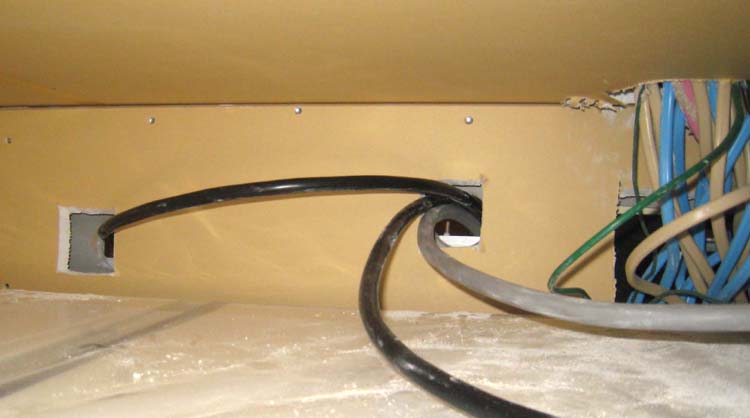

| これは旧分電盤の左側である。 |
||||
 |
||||
|
|
||||
| そのほかは既存のスペースに必要ケーブルを追加、変更した。 | ||||
|
|
||||

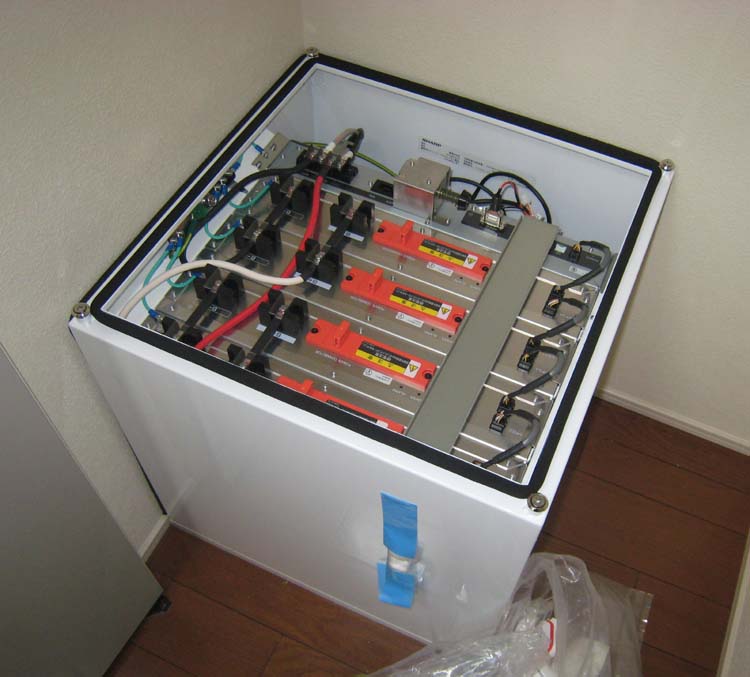

蓄電池は 屋内設置用4.8kWh で 500×500×507mm クローゼットに収納した。 |
||||
 |
||||
|
|
||||

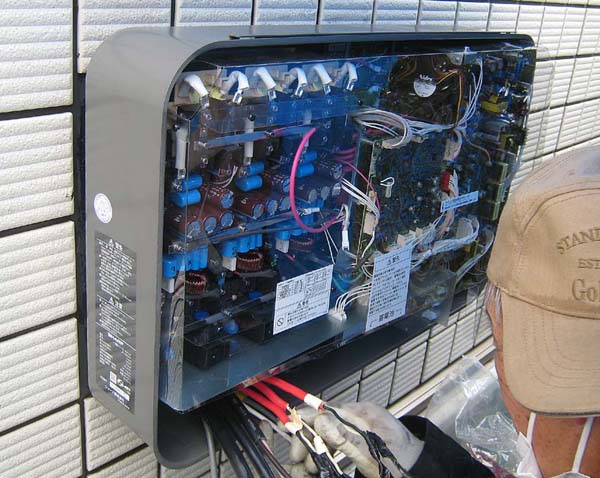

 パワーコンディショナーはハイブリッドタイプに取替え配線変更した。 |
||||
|
|
||||
  |
||||
|
|
||||
