■ BASCOM-AVR (DEMO) の使用方法 ■

プログラミングの流れ
　
基本的なプログラムの作成から、書き込みまでの操作方法です。

AVRのポートに接続したLEDを点滅させてみます。
　

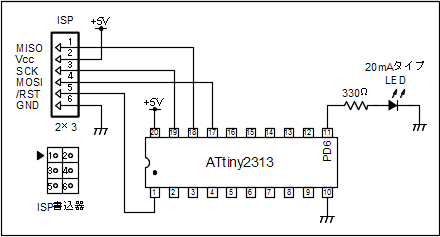

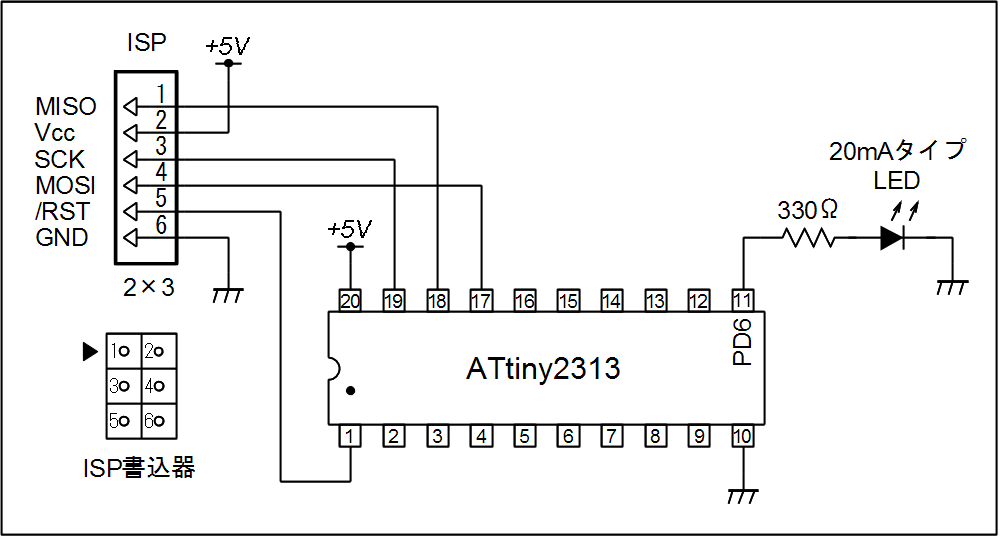

ブレッド・ボード等で左図の
回路を準備して下さい。
（左はATtiny2313の例です）
　
AVRのPD6に、抵抗とLED
(20mAタイプ）を接続します。
　
他のAVRを使用する場合は、
プログラムで任意のポートに
変更が可能です。

（ピンヘッダの上面視）
・AVRマイコンを搭載したボード側に、2.54mmピッチのピンヘッダ（オス）2×3Pinを搭載します。
　
・AVRプログラマー（書込器）の6ピンコネクターに表示されている▲マークを1番ピンに合わせて
　差し込みます。
　
・ブレッドボードの場合は、「ブレッドボード用、AVR書込器 ISPケーブル」を参考にして下さい。



１．AVRプログラマー（書込器）をISP端子に接続し、BASCOM-AVRを起動します。

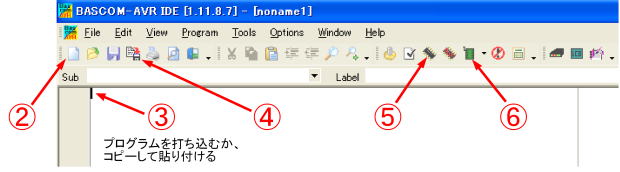

２．メニューバーから、[ File ]→[ New ] をクリックし、新規ファイル画面を開きます。
　　ツールバーの 「Create a new file」 アイコン でも同じ動作です。

３．白紙の画面に、下のプログラムを打ち込むか、コピーして貼り付けて下さい。
　
　　・貼り付けは、メニューバーから [ Edit ]→[ Paste ] か、マウスの右クリック→[ Paste ] です。
　
$regfile = "attiny2313.dat"
$crystal = 1000000
Config PORTD.6 = Output
Do
Set PORTD.6
Waitms 500
Reset PORTD.6
Waitms 500
Loop
End		 ・使用するAVRがATtiny2313以外の場合は、Regfile List を
　参照して、１行目の"attiny2313.dat"を書き換えて下さい。
　
・使用するAVRの動作クロックが、1MHz以外の場合は、
　２行目のクロック周波数を書き換えて下さい。
　
・使用するAVRにPD6が無い場合は、３行目・５行目・７行目の
　PORTD.6を、D=A〜D、6=0〜7に書き換えて下さい。

４．メニューバーから、[ File ]→[ Save As... ] をクリックし、作成したプログラムを、適当な場所に
　　任意の名前（LEDTESTなど）で保存して下さい。
　　ツールバーの 「Save current file as...」 アイコン でも同じ動作です。
　
　　◎注意　フォルダ名 及び ファイル名は、必ず半角英数字にして下さい。
　　　　　　　　日本語のフォルダ名・ファイル名は、エラーになる場合があります。
　
　　・「 Leave the old CFG file ? 」 と言うメッセージが出た場合は、[ Yes ] をクリックして下さい。

５．メニューバーから、[ Program ]→[ Compile ] をクリックし、作成したプログラムを、アセンブラ
　　言語に変換します。
　　ツールバーの 「Compile program」 アイコン でも同じ動作です。
　
　　・問題が無い場合は、画面下のステータス行に、「No errors found」と表示されます。
　
　　・プログラムの打ち間違い等がある場合は、画面下に「Error Panel」が開き、エラーのある
　　　行番号とエラー内容が表示されますので修正して下さい。
　　・エラー報告をダブルクリックすると、プログラムにエラーのある行が、赤く表示されます。

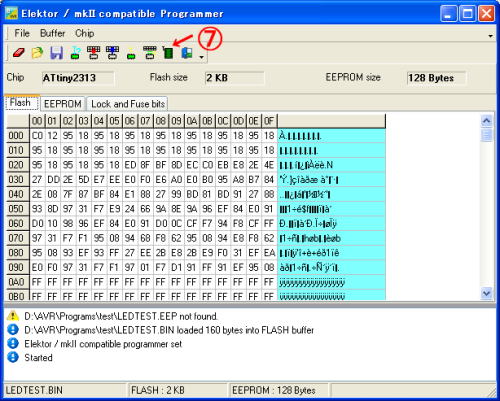

６．メニューバーから、[ Program ]→[ Send to chip ] をクリックし、書き込み用のウィンドウを
　　開きます。
　　ツールバーの 「Program chip」 アイコン でも同じ動作です。

７．メニューバーから、[ Chip ]→[ Autoprogram ] をクリックすると、書き込みが行われます。
　　ツールバーの 「Auto program chip」 アイコン でも同じ動作です。
　
　　・AVRのプログラムメモリーに、消去→書込→検証→AVRのリセットが自動で行われますから、
　　　終了後直ちにプログラムが実行されて、LEDが約１秒周期で点滅し始めます。
