まず、オリジナル品の動作を調べてみる。 接点は底面に２個所あり、ここが導通するとスイッチが入るしくみである。 底板をはずすと、電池がある。リチウムボタン電池ＣＲ２０１６を使用している。 消費電流を測定してみると、動作時は約０．１Ａ、通常はほとんど０に近い。
分解して、回路を調べてみた。 （なんとがっちり作られていることか！ 中を開けるのにだいぶ傷つけてしまった・・・） メインはカスタムＩＣであるが、接点部分は個別部品でできていた。（右図） Ｐ１とＰ２が導通すると、バイアス電流が流れ、Ｑ１がオンになることでスイッチが入ると思われる。 ということは、Ｐ１を使わなくても、Ｐ２に（抵抗を通して）Ｖｃｃ（３Ｖ）を加えれば、同様の動作をすることがわかる。 従って、明るさが変化した時に、ある時間のあいだＰ２にＶｃｃが加わるようにすればよい。
さて、回路設計である。 明るさの検出は、例によってＣｄＳ素子（光量で抵抗値が変化する素子）を使うことにした。 Ｐ２にＶｃｃを加える時間であるが、Ｑ１が一度オンになれば、すぐオフになっても動作はするので、ずっと加えておく必要はない。ただし、短すぎてもダメな のだ。 上図Ｒ１とＣ１の値から考えると０．１ｓｅｃ以上は必要である。 これくらいの時間のパルスをつくるのは、わりとめんどうである。 やはり、ここでワンチップマイコンＰＩＣにご登場いただこう。 これを使えば、明るさの変化があったかどうかのぎりぎりで発生する不安定な状態も解決できる。 ついでだから、機能の選択ができるようにしよう。 明るくなったら　鳴く／鳴かない 暗くなったら　鳴く／鳴かない の動作をスイッチでそれぞれ独立に設定することができることにした。（下図ＳＷ１，ＳＷ２） ＳＰＡＳＭ （ＰＡＳＭＸ）によるソースリスト

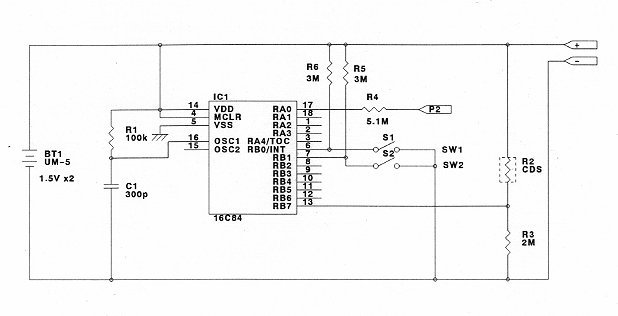

<動作の説明＞ １．明るさによってＣｄｓの抵抗値が変化するので、Ｒ３との比により、ＩＣ１のＲＢ７(#13)の入力電圧が変化する。 ２．ＩＣ１は通常スリープ状態になっているが、ＲＢ７の変化がスレッショルド値を超えると割り込みが発生し、処理を開始する。 ３．ＳＷ１またはＳＷ２の状態を確認し、オンであれば、ＲＢ７をしばらくのあいだ監視する。 ４．ＲＢ７がずっと同じ状態であれば、ＲＡ０(#17)を０．２ｓｅｃの間ハイにする。 ５．再びＩＣ１は眠りにつく。 回路は、内蔵せず外に出すので、ついでだから電池を単５型に変更した。 本体への電源の供給は、リチウムボタン電池をはずしてダミー電池で行なう。 最後に、ケースの上に本体をのせて出来上がり。

ダミー電池	ケースのウラがわ
