各部設計

3.３

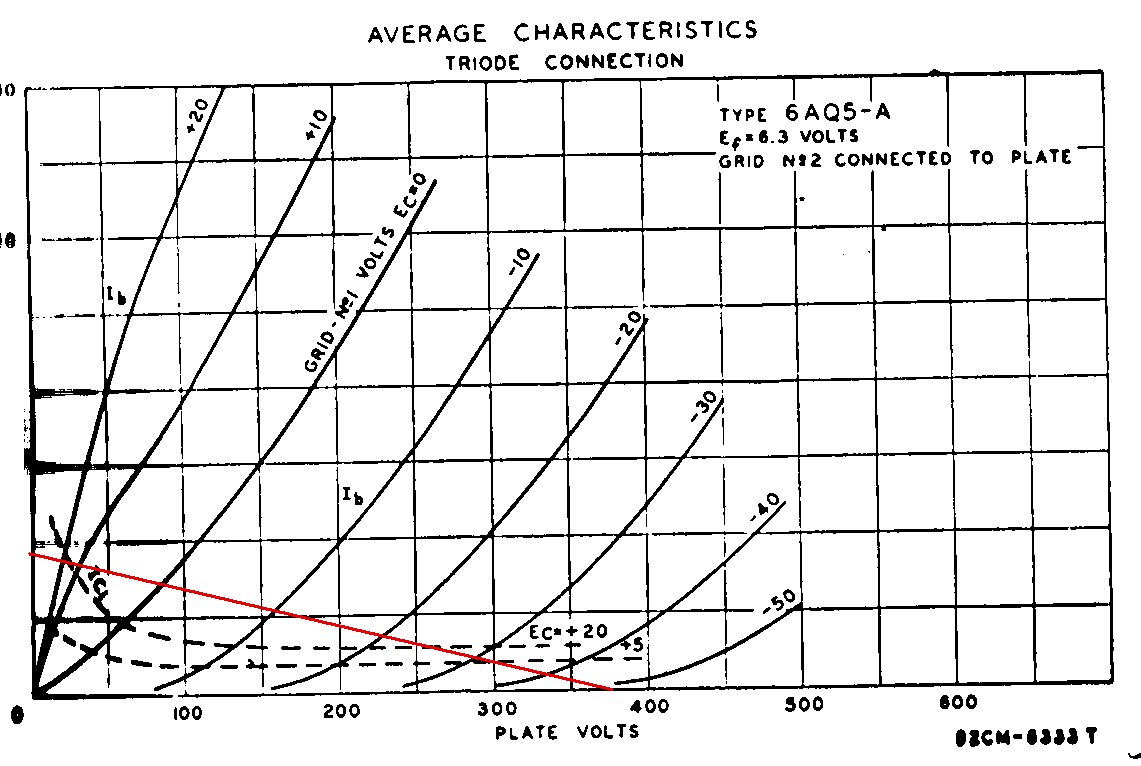

もちろん入力が際限がないわけではなく、ポジティブ領域までドライブした場合は当然グリッド電流が流れ始めますので、ドライブ段の能力か、もしくはＧ１の最大損失までの、制限を受けます。
内部抵抗ｒｐはペントードの裸の状態では０．１程度で、実使用にはＤＦ＝３以上を必要とすると、所要ＮＦＢ量は無帰還のＤ．Ｆが　ＤＦ＝０．１の時（負荷３．５Ｋ）
　
　　（０．１＋１）＊ＮＦＢ−１＝３より逆算して　所要ＮＦＢ＝約３．５（１１dB）
　
となります。

ＮＦＢ量は少ないに越したことがありません。この場合、全体ゲインが１／３．５になり、最大出力時における所要入力電圧が３．５倍必要となりますので全体のバランスを考えてＮＦＢ量を決定いたします｡次の初段設計を参考にしてください｡

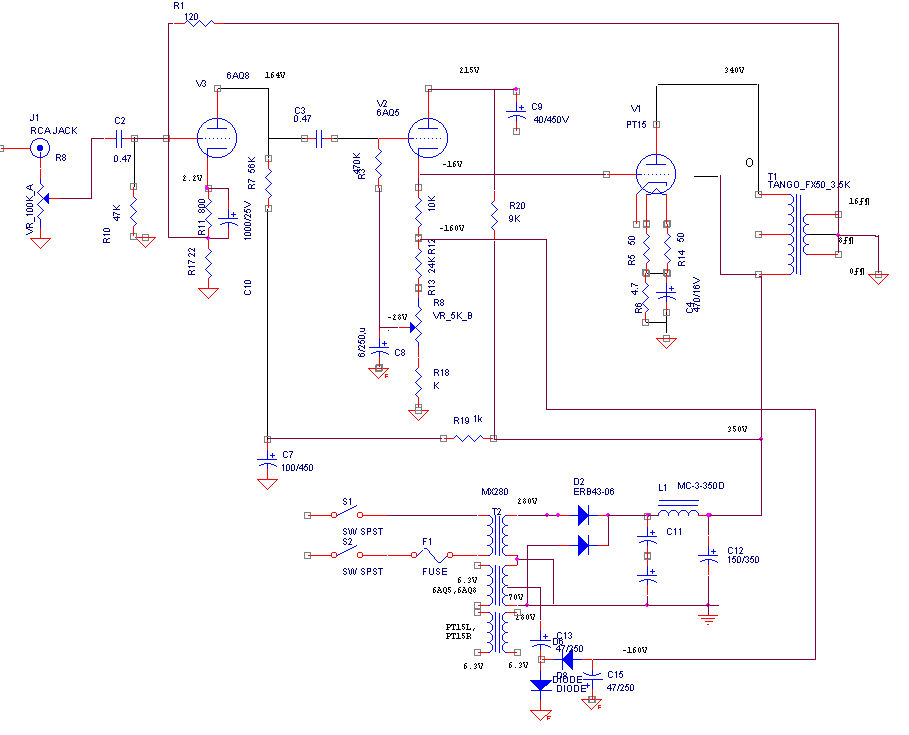

次に初段ですが
所要ＮＦＢ＝約３．５（１１dB）として、

�@３極管として、６ＡＱ８、１２ＡＴ７などの中μ管を使用し（μ＝６０前後）、Ｅb＝３５０Ｖ、Ｅｐ＝１７０Ｖ、Ｅｃ＝２．５Ｖ、Ｉｐ＝３ｍＡ、として構成するとゲインの検討は、増幅度約４２前後として）、ＰＴ１５最大出力時の入力グリッド電圧Ｅｃ＝３０Ｖとすると

３０÷（４２÷３．５）≒２．５Ｖ

から１．８Ｖｒｍｓ前後で最大出力が得られそうです。

�A順序が逆になりますが、このゲインと各定数の求め方です。

プレ−ト負荷をrp≒１５ＫΩの３．５倍（通常は２倍程度）の５６ＫΩと大きめにして６ＡＱ８（３）のＥｐ−Ｉｐ動作曲線にロ−ドラインを引き、Eｃの変化量　△２．５付近±２．５Ｖ＝△０〜△５Ｖでのプレ−ト電圧の変化量は６０Ｖから２７０Ｖ（２７０ｖ−６０ｖ＝２１０ｖ）ありますので　

２１０／５＝４２

となります。Ｒｋは２．５Ｖ／３ｍＡ＝８３０Ω前後となります．実際にはＮＦＢ帰還側負荷を３０Ωとし

８００Ω＋３０Ω＝８３０Ω
といたします｡



*なお６ＡＱ８のバイアス電圧が２．５Ｖで最大出力における所要入力電圧が２．５Ｖではピーク時に歪が生じるのではないかという疑問が生まれますが、６ＡＱ８カソードの上記３０Ωに対して負帰還電圧を戻しますのでクリッピングはいたしません。

調整時にＮＦＢをかけますが、残留ノイズやダンピングファクタの不足でＮＦＢを多めにかける場合は１２ＡＸ７等検討する必要があります｡
