| 4． | シャシ−,デザイン | |||||
|
|
| |||||

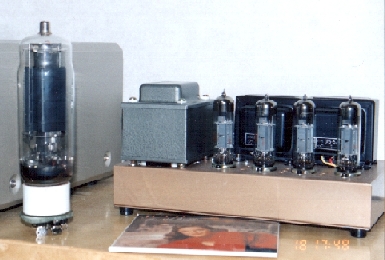

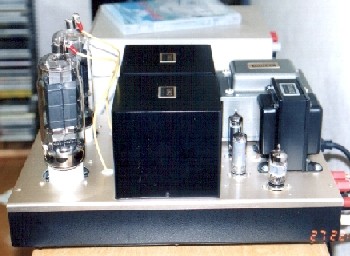

| ６ＢＭ８ｐｐ と ＰＴ１５の大きさ比較 | ＰＴ１５ 右サイド | |||||
|
|
| |||||
|

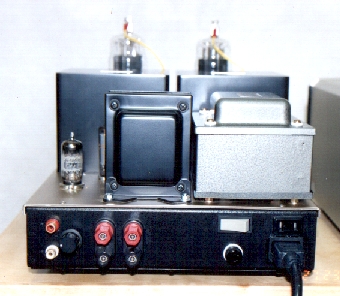

ＰＴ１５ 背面 |

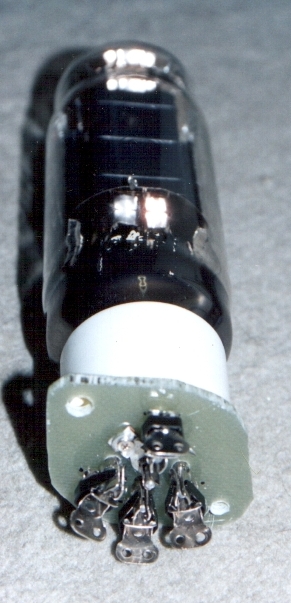

自作したソケット | |||||
| ４．１ | シャーシは鈴蘭堂のＳＬ１０ＨＧです｡ 前面にＰＴ１５を２本を配し、サブシャーシを使ってソケット沈め、チムニー効果をだします｡これは単に空気口の穴を開けるだけでは得られない放熱効果があります｡ 単管で２０Ｗを超える場合はこのようなシャーシ構造にしたほうがよいです｡真空管だけではなく、シャーシ自体もほとんど発熱の影響を受けないほど空冷効果があります｡ ６ＡＱ５はＯＰＴとチョークとパワートランスに囲まれてしまいました｡ 一番奥が６ＡＱ８になります｡ | |||||
| ４．２ | ソケットは欧州のＵＦ型で真ん中にセンターピンがあります｡入手はしづらいですが、この手の真空管を販売しているところでは在庫していますので聞いてみて下さい｡モールド型の普及品で１２００〜１３００円程度です。 私の方は作って見ました｡ＵＹタイト型のハウジングからソケットの鳩目をドリルでけずってはずし、３ｍｍ厚のガラスエポキシ板の表からザグって、サラねじで留めています｡ この際、穴位置が微妙で十分寸法取りをしてから製作して下さい｡正確に作らないとはまらなくなり、私は鑢で修整する羽目になりました｡ ＾＾\ | |||||
