| 最終仕様と出力波形
|
2.1
|
最終仕様
真空管 6V6×2、6N1P、5687
出力 UL時: 5.6W (Rch代表のみ 入力V 1KHZ)
ビーム結線時: 9.8W (Rch代表のみ 入力V 1KHZ)
DF 3.11
(ON/OFF) NFB=9dB時
DF 0.48
(ON/OFF) noNFB時
残留雑音
左 1.85mV NFB=6dB時
右 未測定mV NFB=dB時
NFB 約9dB(8.9)
周波数特性と帯域 20
HZ〜250KHZ(-6dB)
高調波比率 未測定 dB(=2KHz 1KHz入力/1W)
出力トランス TANGO CRD−8
電源トランス 山水 P−44B
チョークトランス
|
2.2
| 出力波形 方形波

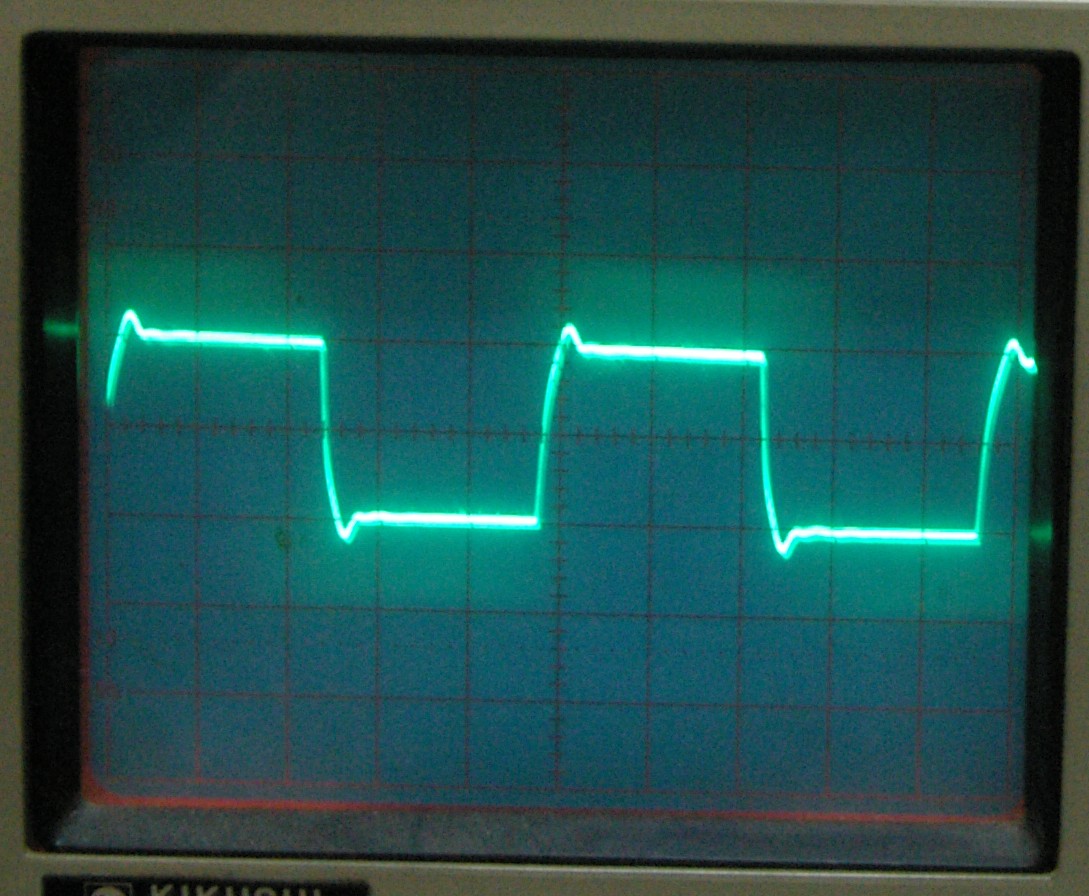

ビーム管接続

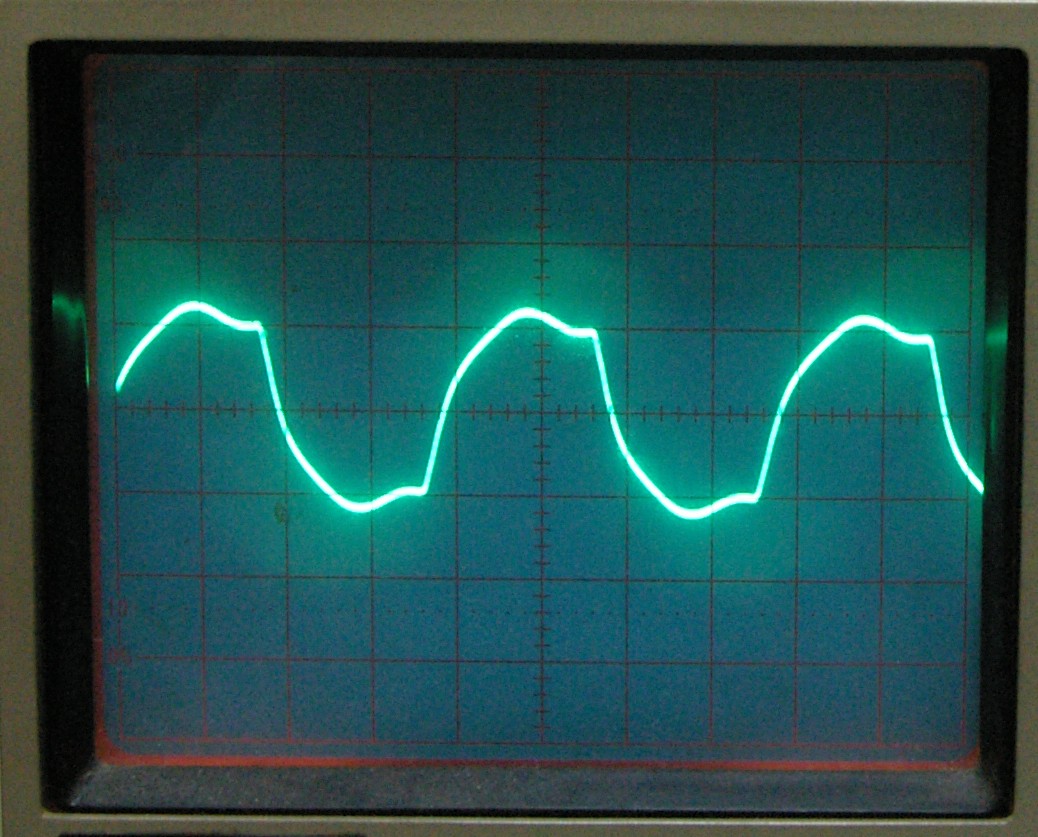

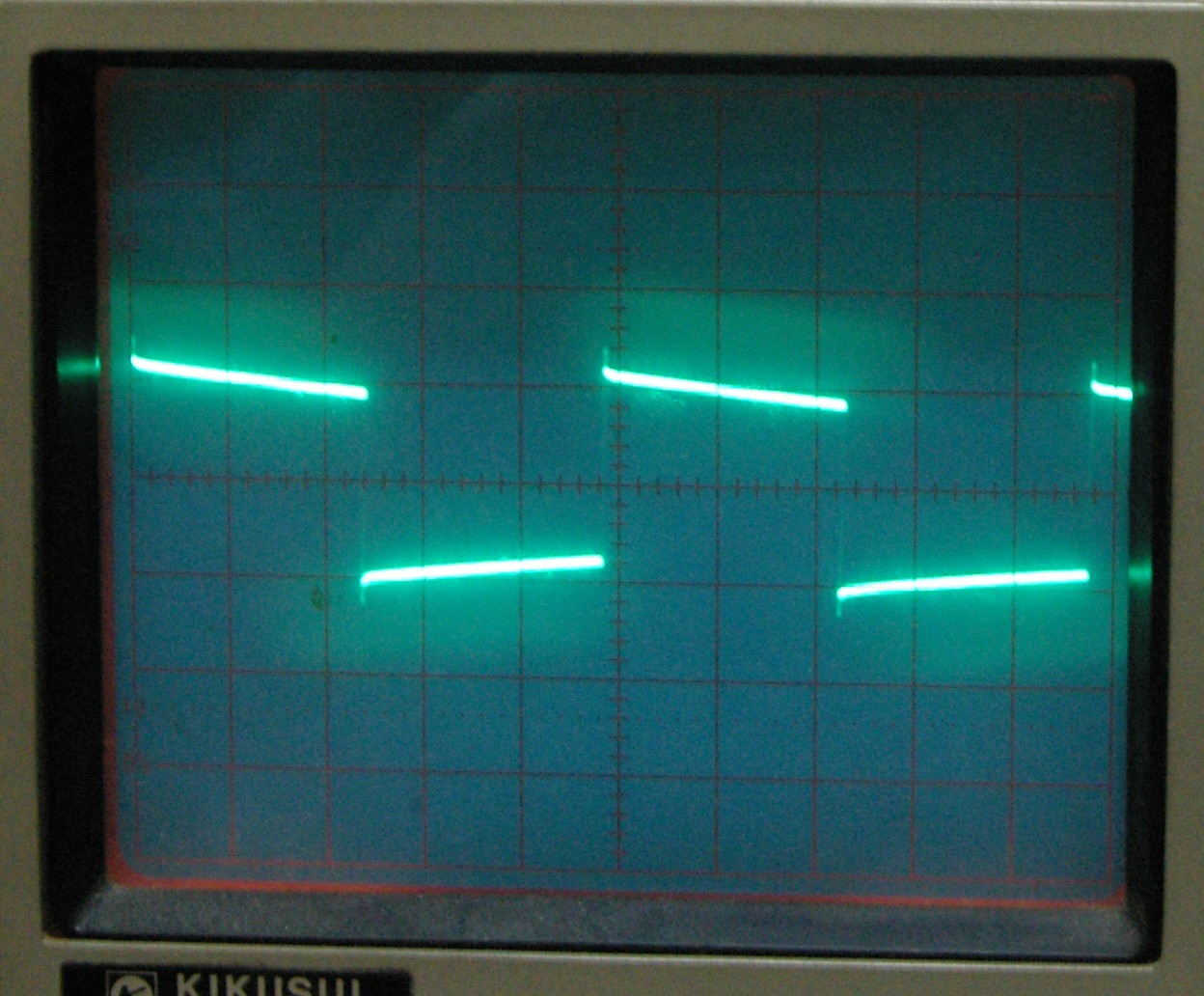

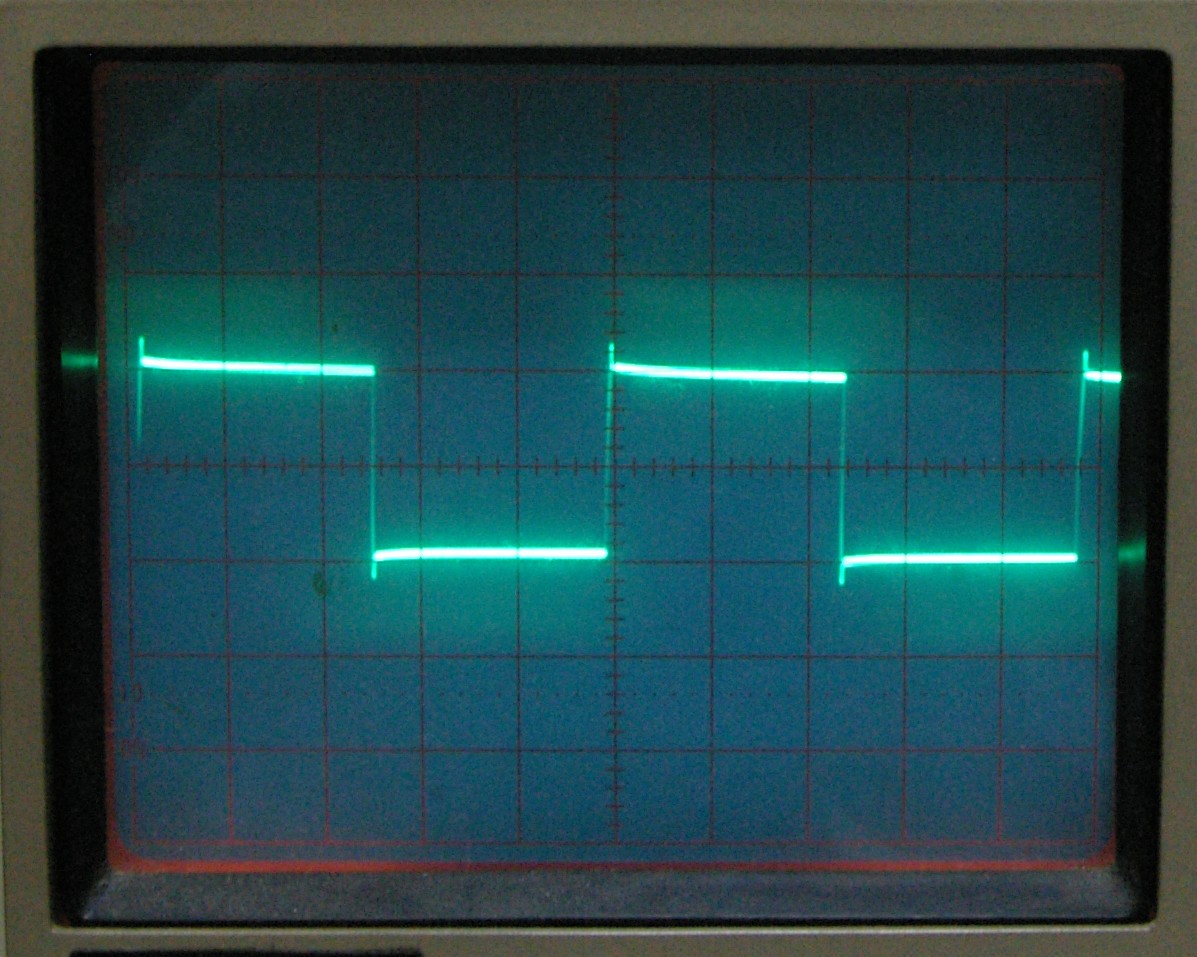

上段左から 100HZ / 1KHZ / 50KHZ

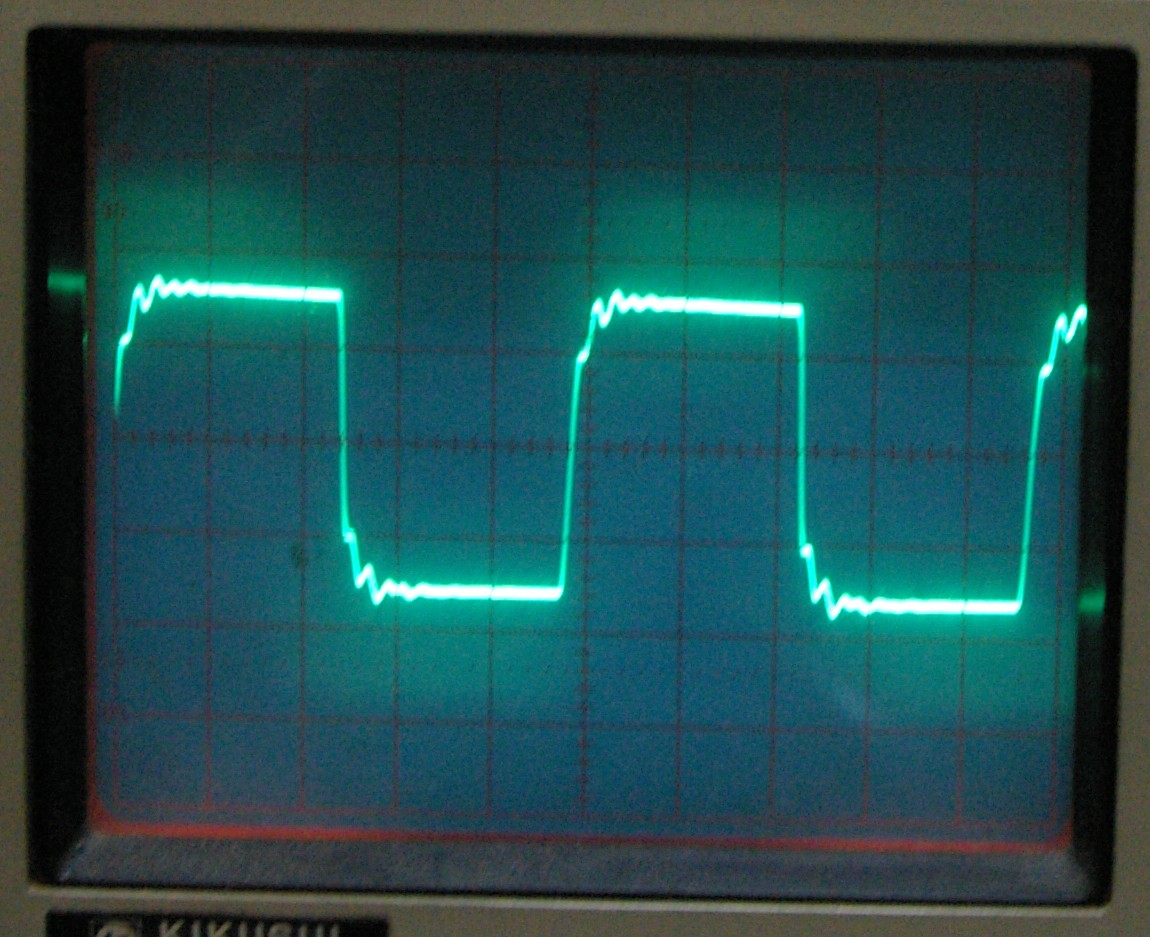

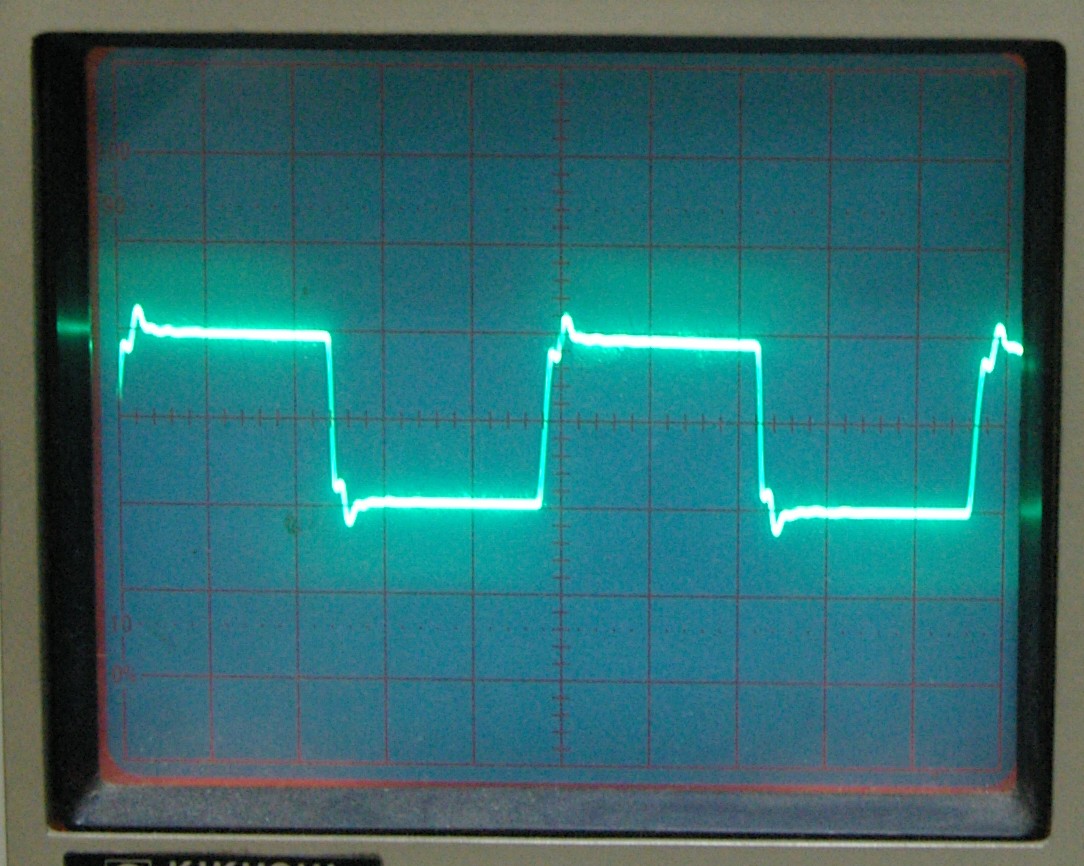

10KHZ / 10KHZ 8Ω+0.1uf / 10KHZ ∞+0.1uf
|
|
|
|
|
|
|
|
|
|

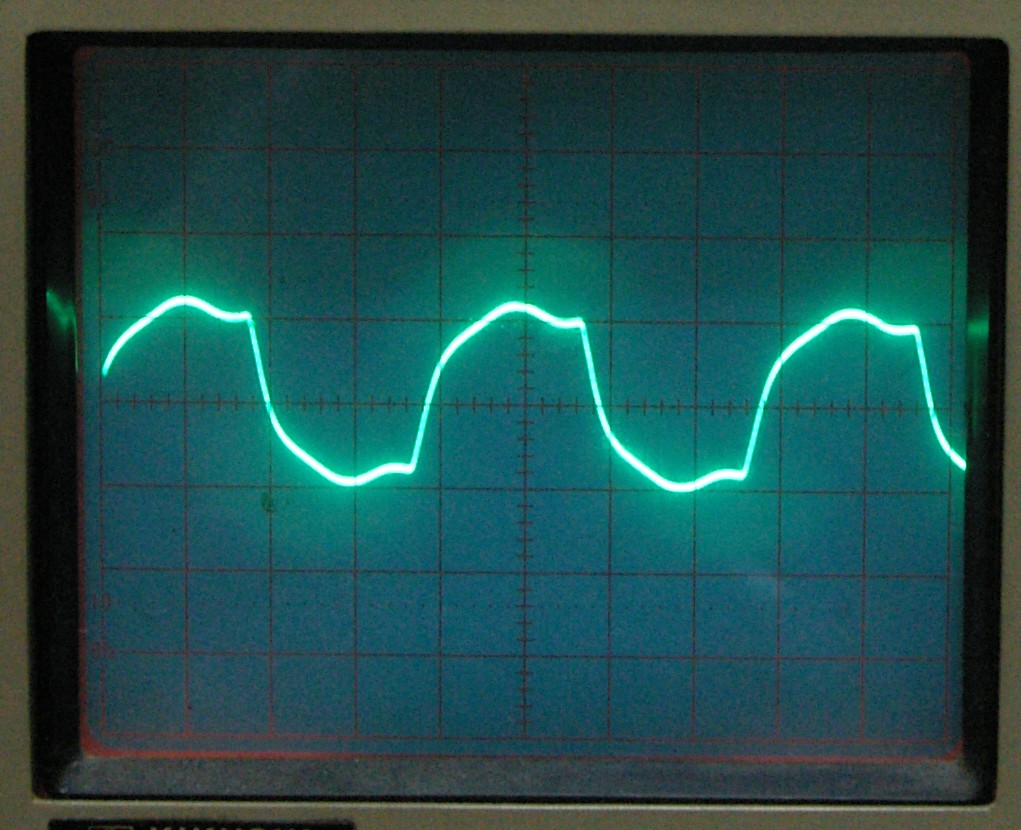

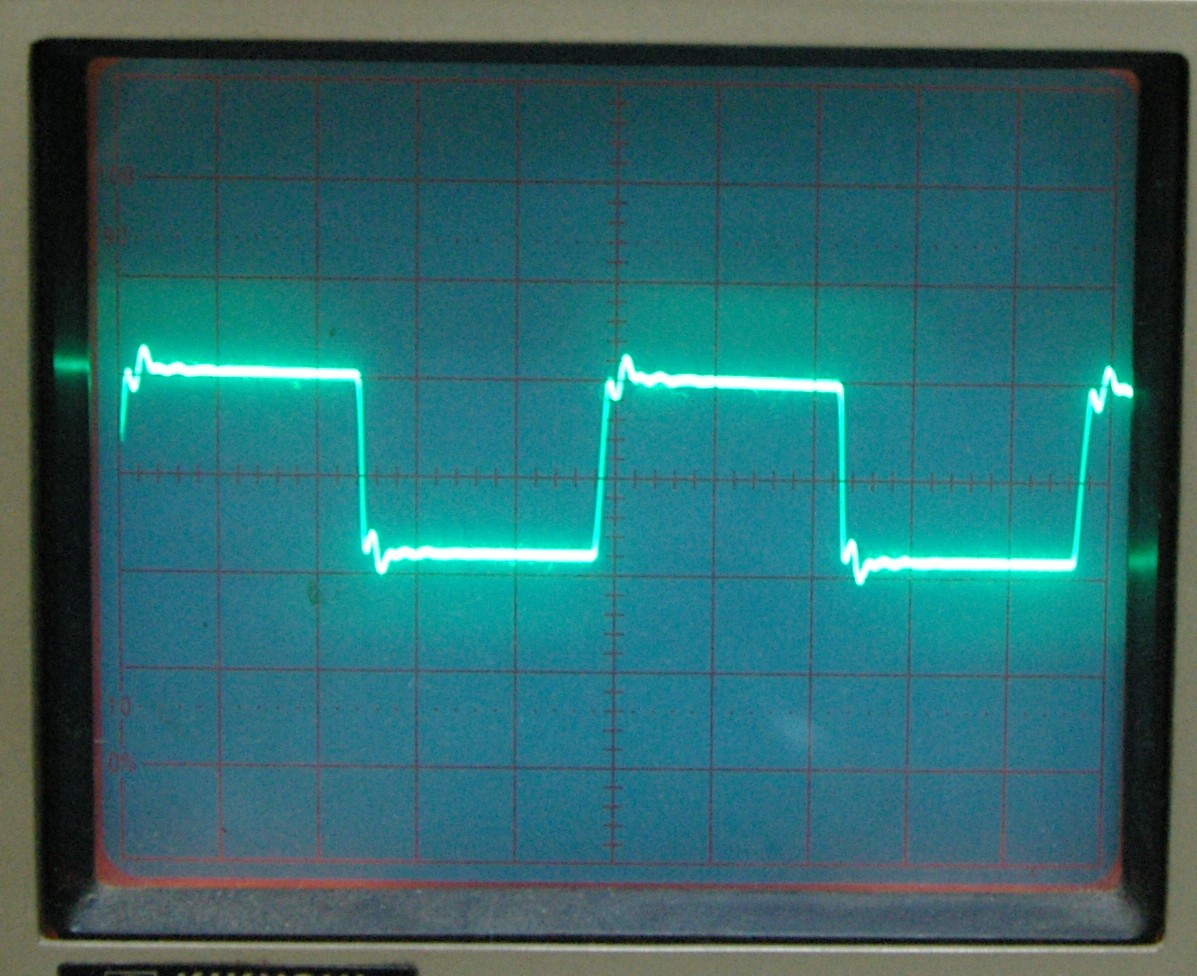

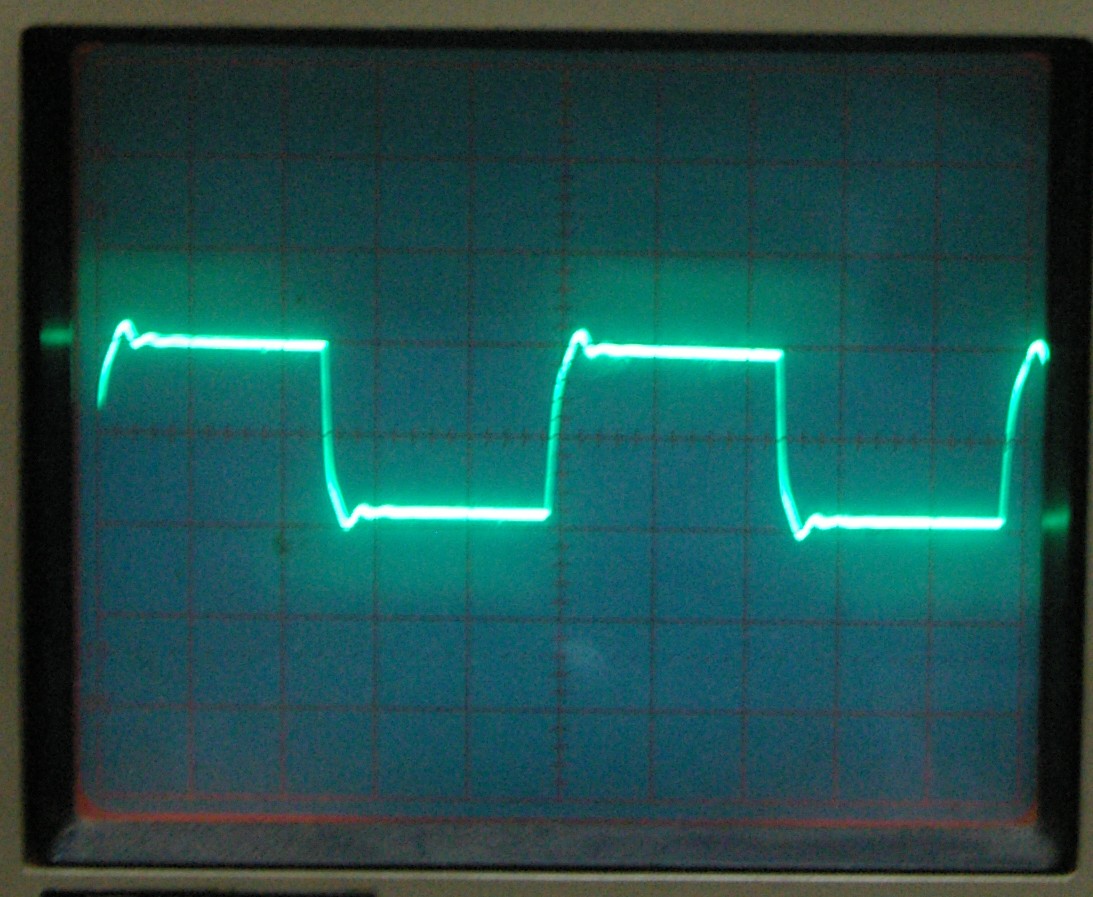

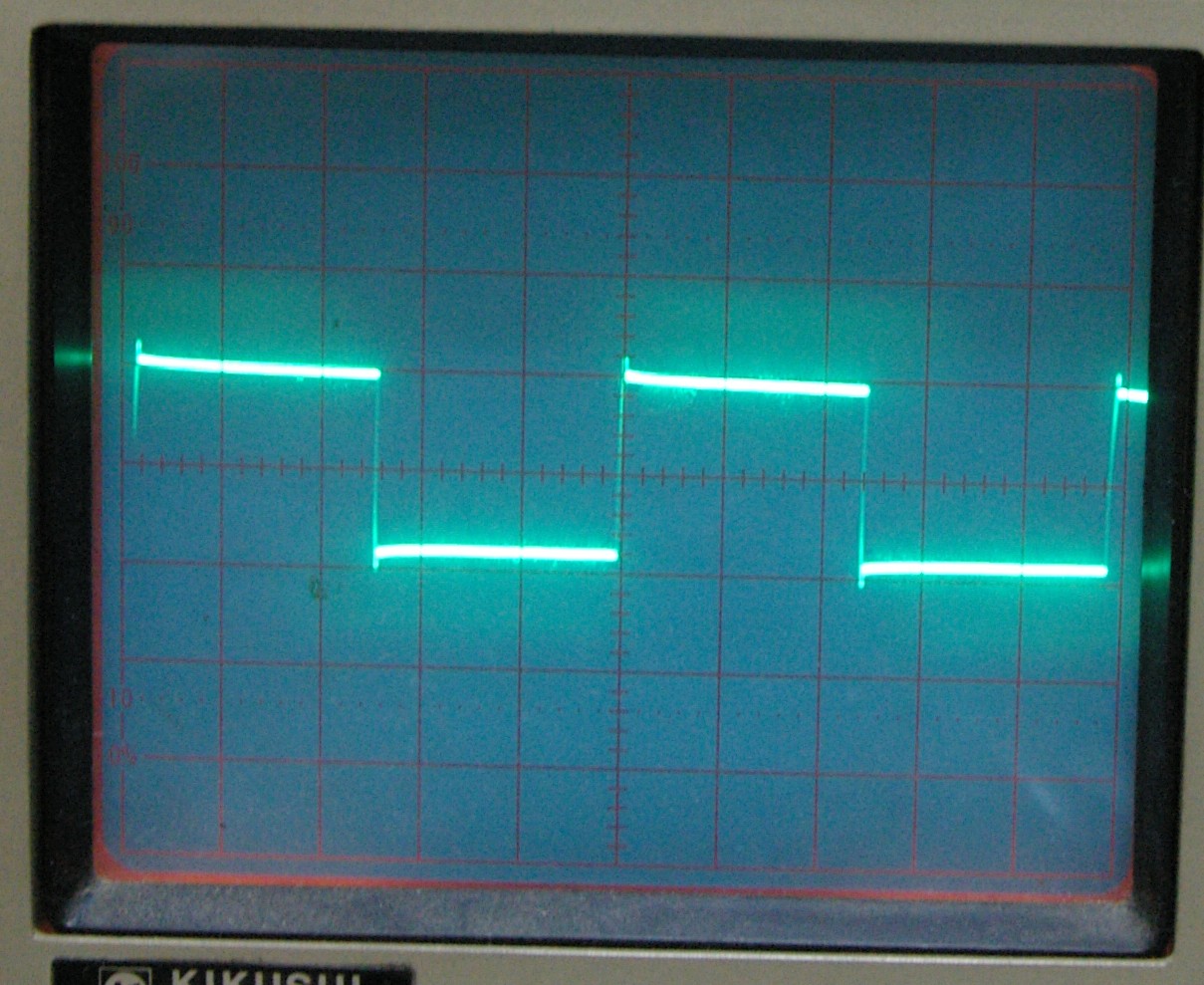

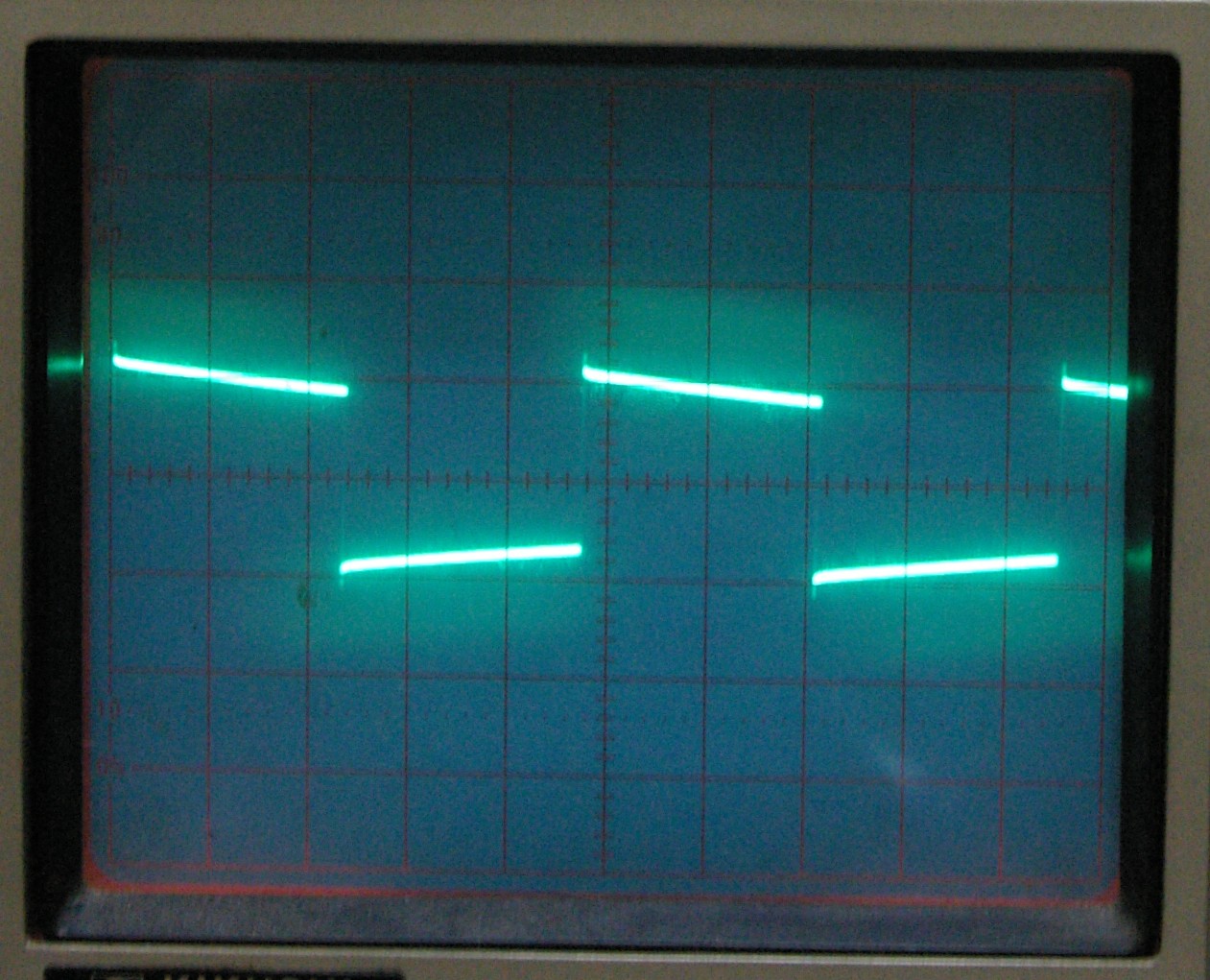

UL接続 DF=2

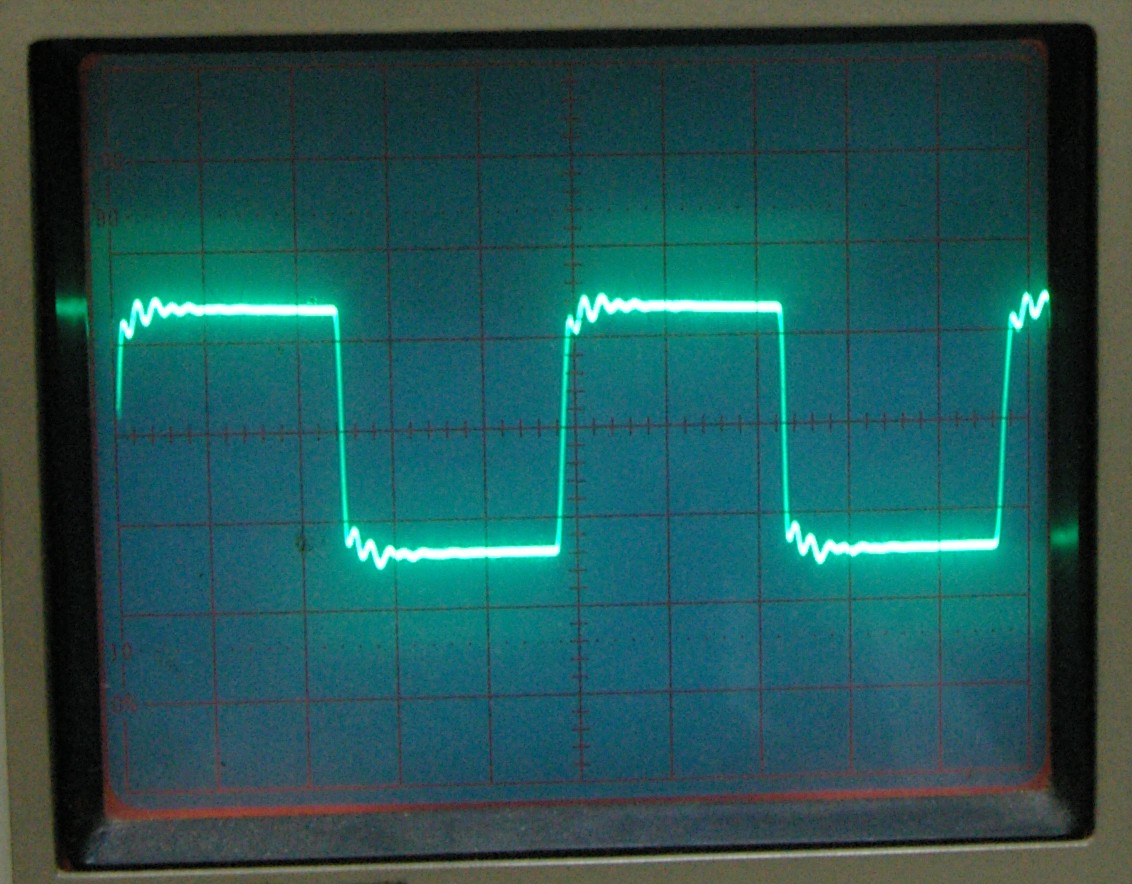

上段左から 100HZ / 1KHZ / 50KHZ
10KHZ / 10KHZ 8Ω+0.1uf / 10KHZ ∞+0.1uf
|
|
|
|
|
|
|
|
|
|

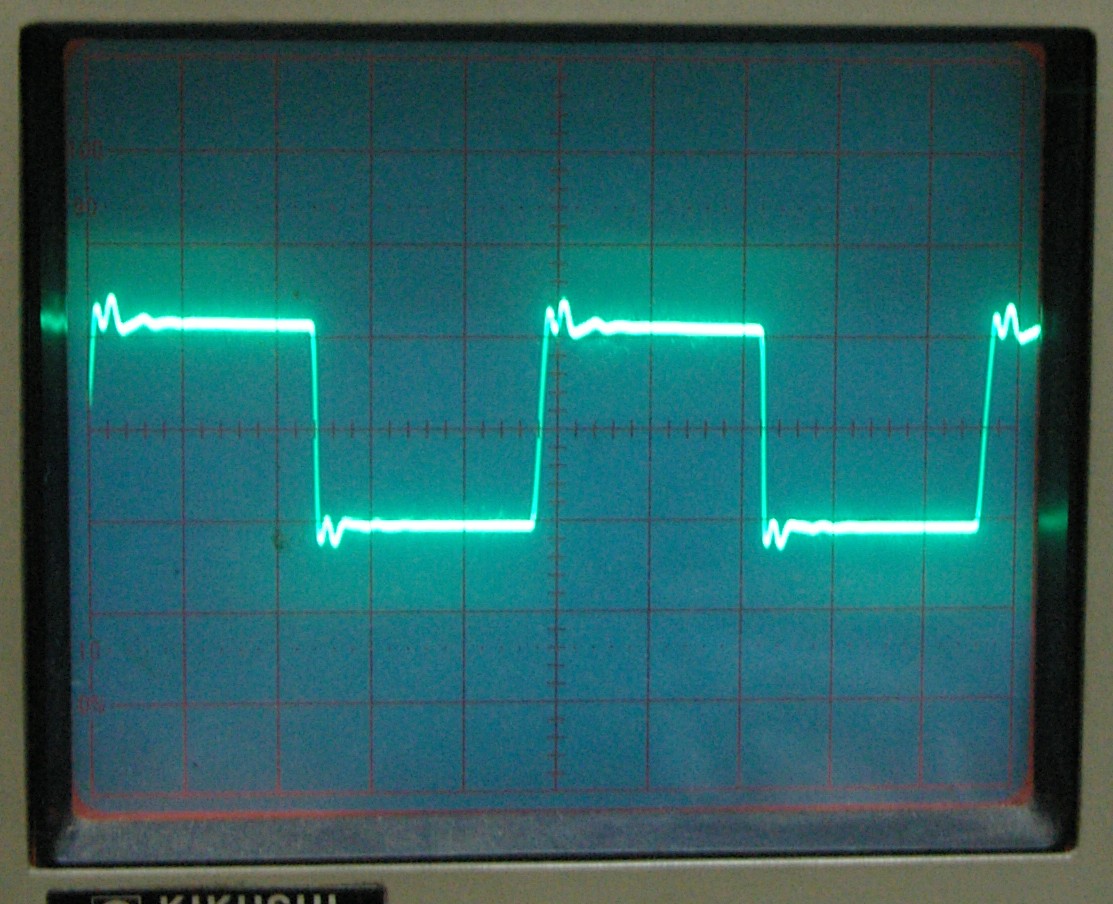

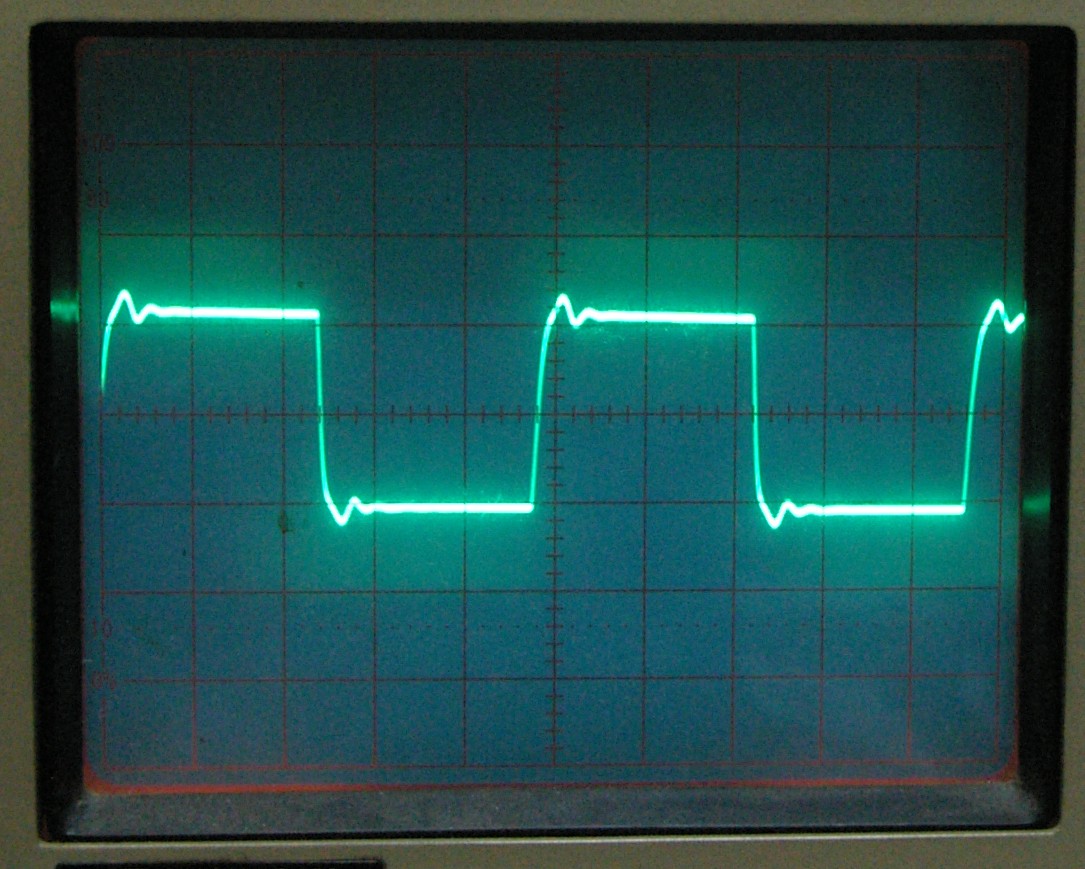

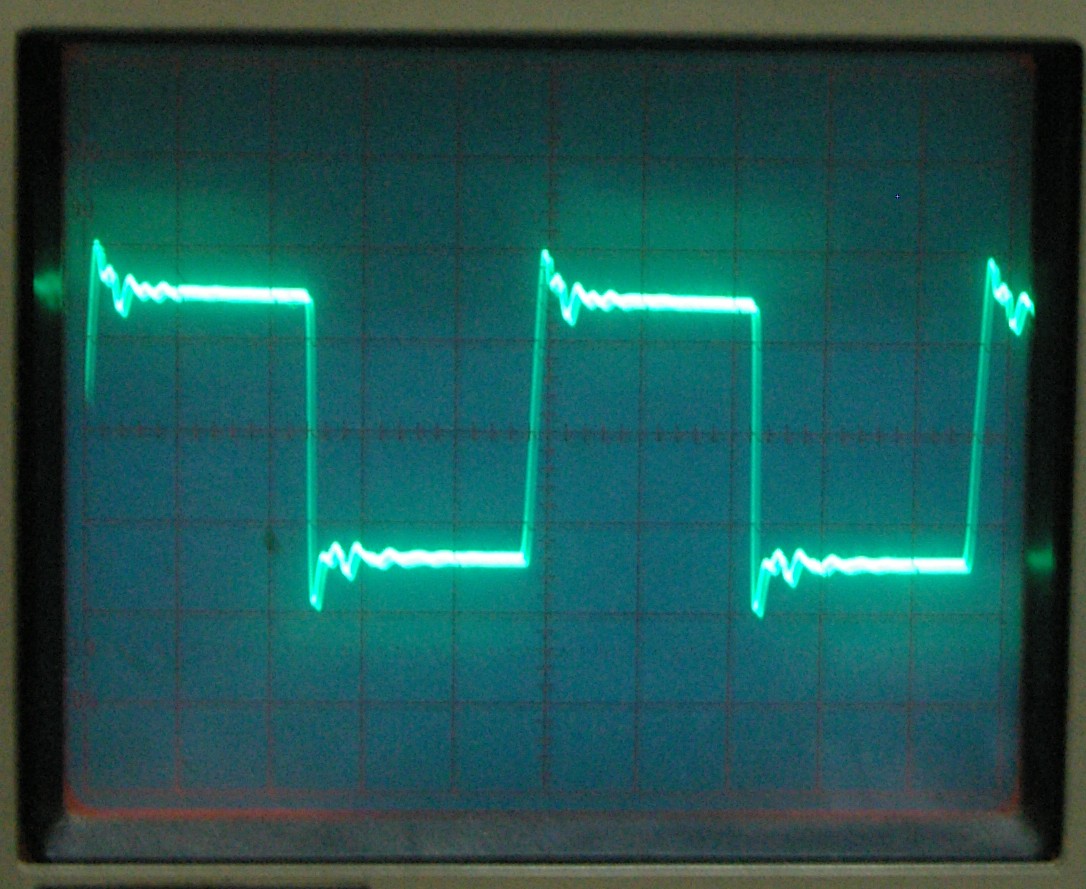

UL接続 DF=3
上段左から 10KHZ / 10KHZ 8Ω+0.1uf / 10KHZ ∞+0.1uf
|
|
|
|
|
2.3
|
左 最大出力波形 (1KHZ)
中 クリップ波形 (1KHZ)
クリッピング波形 (DIV5V) クロスオーバー歪

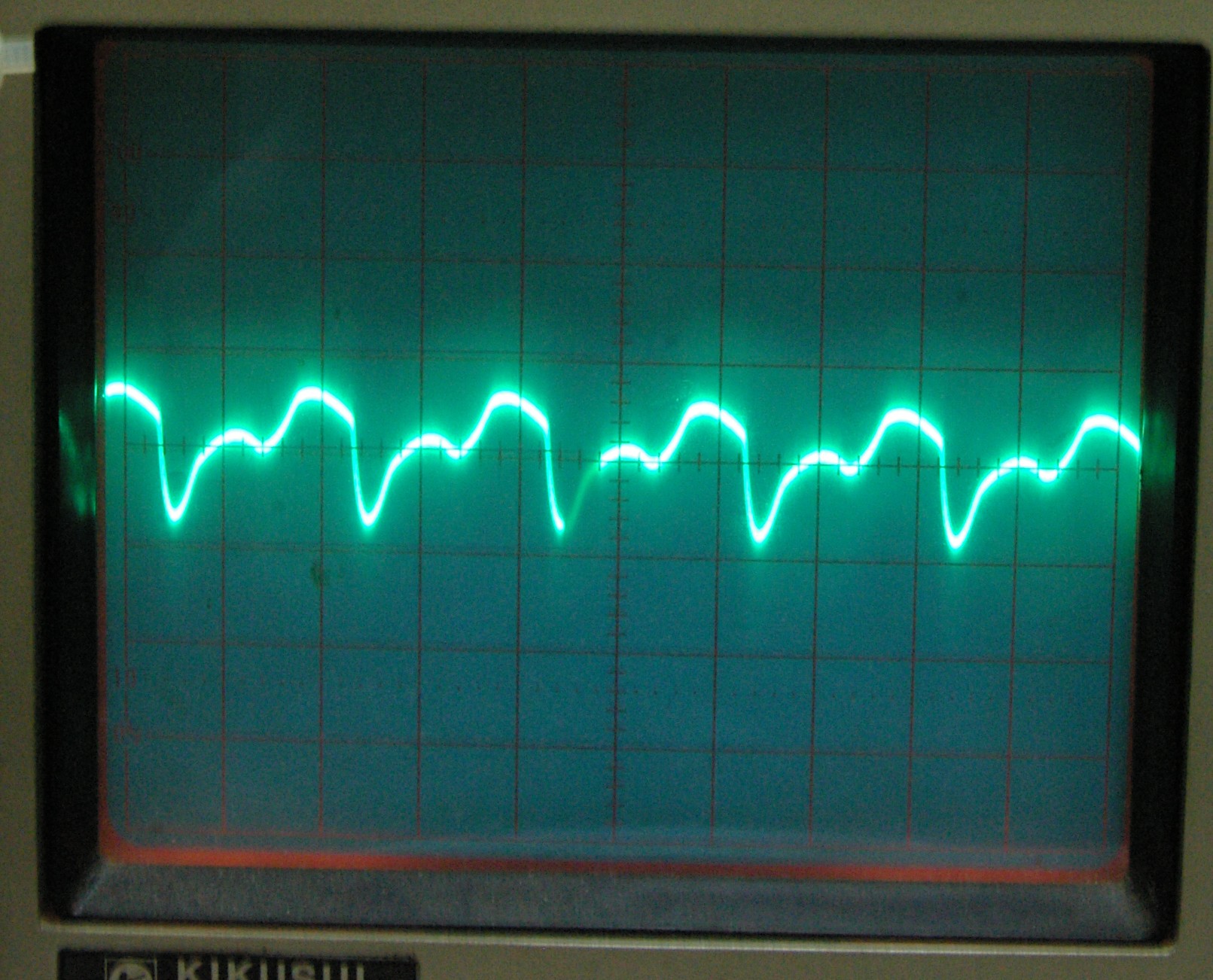

右 残留ノイズ (DELAY10mS/DIV5mV)
|
|
|
|
|
