半導体ドライブ6BQ5

トップページ

次ページ

戻る

進む

最終仕様と出力波形

2.1

仕様
真空管　　　　６ＢＱ５／ＥＬ８４×２

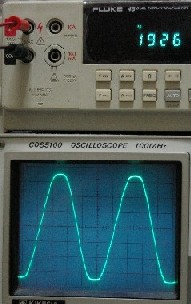

出力（Ｅｐ=２９０Ｖ）　　１５Ｗ　(入力０．２Ｖ　１KHZ）
出力（Ｅｐ=３３０Ｖ）　　１８Ｗ　(入力０．２Ｖ　１KHZ）
DF　２．８　　　　　（ＯＮ／ＯＦＦ）　ＮＦＢ＝６ｄＢ時
DF　０．６５　　　　（ＯＮ／ＯＦＦ）　ｎｏＮＦＢ時
残留雑音　
ドライブブロック　

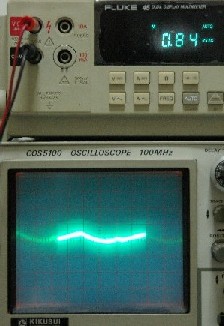

　　　　　　　左　１．６ｍＶ　ｎｏＮＦＢ時

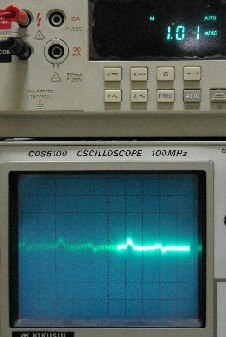

　　　　　　　右　2ｍＶ　ｎｏＮＦＢ時
　　　　　　　左　０．９ｍＶ以下　ＮＦＢ＝６ｄＢ時
　　　　　　　右　１．１ｍＶ以下　ＮＦＢ＝６ｄＢ時
ＮＦＢ           ６ｄＢ
周波数特性と帯域     ２０ＨＺ～１６０ＫＨＺ（±1ｄＢ以内）
高調波比率　　　　　　－.....ｄＢ（＝2KHz　１ＫＨz入力／１Ｗ）
出力トランス     　TANGO U２５-８K
電源トランス     　TANGO ＰＨ１８５
チョークトランス　ＮＯＧＵＣＨＩ　５Ｈ１８０
重量                     ７．５ｋｇ

2.2

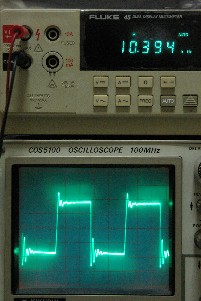

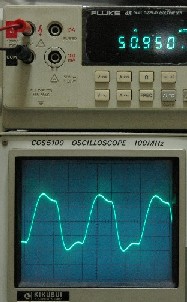

出力波形　方形波　　（６ＢＱ５と指定ない場合はＳＶ８３）
