半導体ドライブ全段直結シリーズ
  6BQ5/ＥＬ８４
 Ｂ2級 ＵＬｐｐ 15W*2

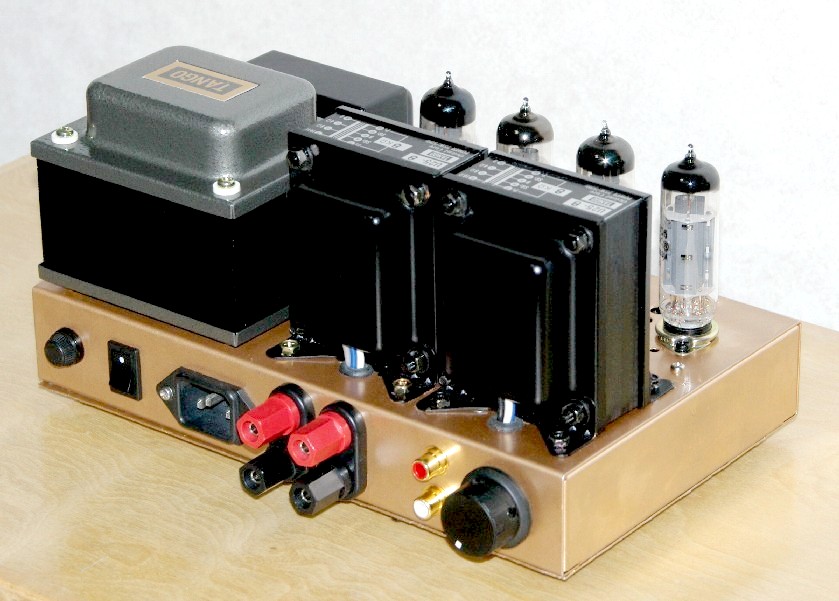

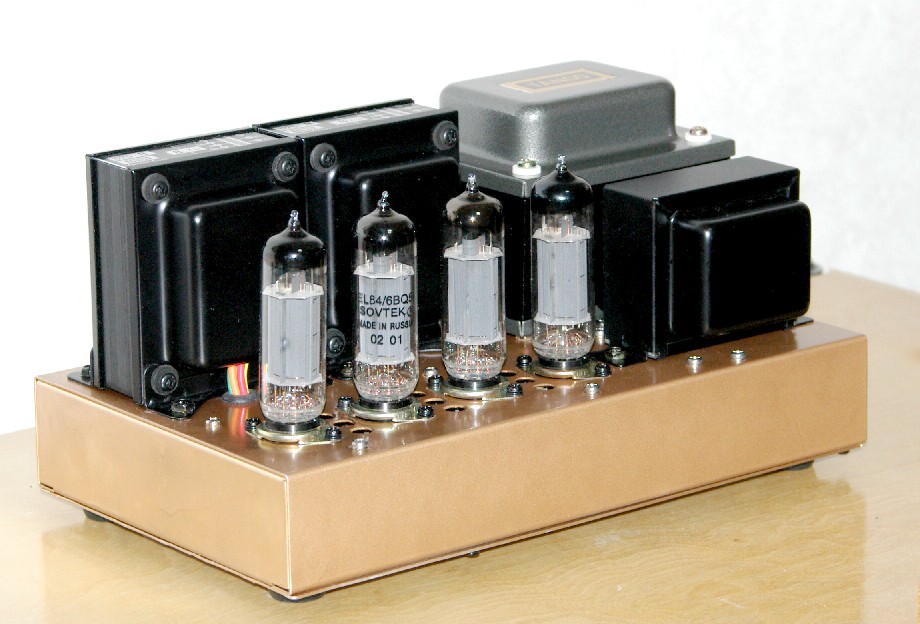

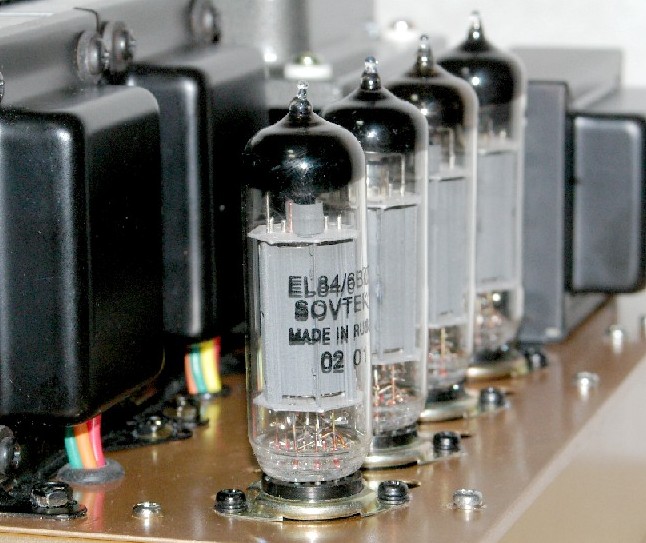

　６ＢＱ５/ＥＬ８４は、６ＣＡ７とともに戦後のオーディオ用出力管としては最も著名な出力管でした。１９５０年代中期から２０年余りに渡って沢山のオーディオファンに愛されました。

　６ＢＱ５はＡＢ１級ＵＬ結線では１０Ｗ程度の出力ですが、今回は半導体エミッタフォロアでＢ２級までドライブし、15Ｗクラスのアンプとして現代のスピーカーでも十分鳴らせるように計画しました。　
　　本来、６ＢＱ５は感度が高いので、アルテック型＋多極管接続で設計するのが普通です。コンパクト、シンプルに作った方が合理的なわけでＢ２級は武末先生以外目にしたことがありません。

　６ＢＱ５：ＵＬ接続のデーターは真空管メーカーから、ほとんど発表されていません。特にＥｐ−Ｉｐ動作曲線が見当たりません。下記に種種の規格表から抜粋したデーターをまとめました。

	Ｅｐ	Ｅｃ２	ＲＬp-p	Ｐｄ	Ｏｕｔｐｕｔ
６ＢＱ５	３００Ｖ	３００Ｖ	８ＫΩ	１２Ｗ	１７Ｗ
６ＢＱ５：ＵＬ	３００Ｖ	３００Ｖ	８ＫΩ	１２Ｗ	１１Ｗ
７１８９	４００Ｖ	３００Ｖ	８ＫΩ	１２Ｗ	２４Ｗ
７１８９：ＵＬ	３７５Ｖ	３７５Ｖ	１１ＫΩ	１２Ｗ	１６．５Ｗ
７１８９Ａ	４００Ｖ(440v)	３００Ｖ(400V)	８ＫΩ	１３．２Ｗ	２４Ｗ

　上記６ＢＱ５：ＵＬのデーターは　１９５７／９　ＳＴＣのデーターです。
　実効Ｏｕｔｐｕｔは２次側８Ωを使う場合、おおむね　Ｏｕｔｐｕｔ×９０％位です。
　７１８９Ａで、プレート電圧を４００Ｖにした場合、スクリーン電圧がプレートより１００Ｖも低く、しかもレギュレートさせないと所定の出力が得られませんので、２４Ｗ×０．９を得るのは当時では至難の業でしょう。しかしＵＬ結線でＢ２にすると７１８９／３７５Ｖで１６．５×１．５＝２５Ｗ程度得ることができますので、大変現実的になってきます。
　実はやってみたんですが、さすがに発熱が激しく、６ＢＱ５：ＵＬ　２５Ｗの空冷はシャーシーを一回り大きくし、チムニー式にしないと持ちそうにありませんでした。製作においては実装や放熱が大変です。

　*　（　）内最大定格
　*　ＳＴＣ　＝　Ｓｔａｎｄａｒｄ　Ｔｅｌｅpｈｏｎｅｓ　and　Cables　＝　英国大手電気通信会社
　*　ＵＬ（＝Ｕｌｔｒａ　Ｌｉｎｅａｒ　Ａｍｐ．）はペントードのスクリーングリッドを出力トランスの約４０％タップから給電し、終段管内で内部帰還をかけた回路で、ウイリアムソン回路と並んで最も著名な回路方式です。　１９５１／１１　Ａｕｄｉｏ　Ｅｎｇｉｎｅｅｒｉｎｇ誌　に　Ｄ．ハウラ−、Ｈ．ケローズ（アクロサウンズ社）が発表したものです。
　原点は６Ｌ６で３７％巻き線比です。タップ位置はメーカによって特色があり、ラックスは４０％のもあります。タンゴはほとんど４３％のようです。　（ＵＬ記事引用　　１９６８／９　初歩のラジオ　斎藤醇爾氏　、ラックス）
