9.2 |
| ||||

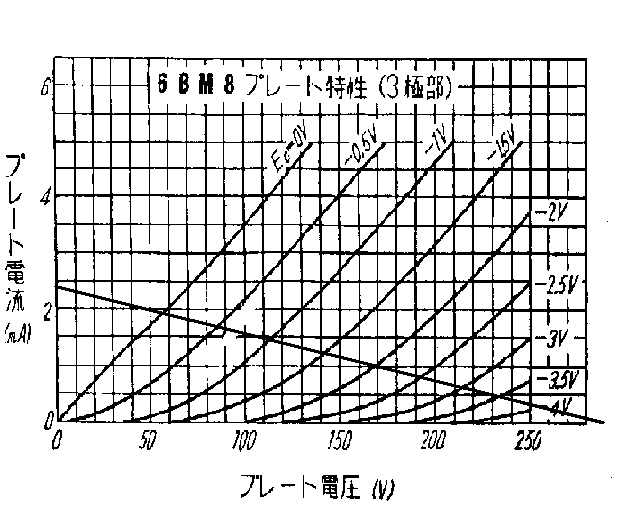

| ６ＢＭ８（３）ＲＬ＝１２０Ｋ ロ−ドライン | |||||
|
| .gif)
| ||||
| ６ＢＭ８（３）ＲＬ＝１２０Ｋの時のロ−ドライン プレ−ト負荷を１２０ＫΩと大きめにして６ＢＭ８（３）のＥｐ−Ｉｐ動作曲線にロ−ドラインを引き、ゲインを求めてみます． Eｃの変化量 △２．２５付近±１．２５＝△１〜△３．５でのプレ−ト電圧の変化量は１１５Ｖから２３５Ｖありますので ∴（２３５−１１５）÷（３．５−１．０）＝４８ と≒５０倍になります。 高域特性の計算は定電流源が入っているので内部抵抗はかなり大きいですが負荷抵抗より並列の合成抵抗のほうが小さくなるので、とりあえず最大合成抵抗を負荷抵抗（＝１２０ｋΩ）とし、入出力キャパシタンスはCin（２．７ｐＦ）＋Ｃｏｕｔ（４．０ｐＦ）としますと ＦＨ＝１／｛２×π×（Cin＋Ｃｏｕｔ）×（１／（ｒｐ＋ＲＬ））｝より |
