9.1

参考：Ａ１級の場合
なお上図の場合、Ａ１級の場合は理論的にはバイアス値の中間値である、Ｅｃ＝△１５Ｖ〜△１７Ｖにアイドリングを選びますがアイドリング時のプレ−ト損失がＰd＝２４０Ｖ×６０ｍＡ＝１４．４Ｗであり最大定格を超えますので７Ｗに収まるようにプレート電圧を下げなければなりません。（ロードラインを左へ平行移動させる。）

内部抵抗

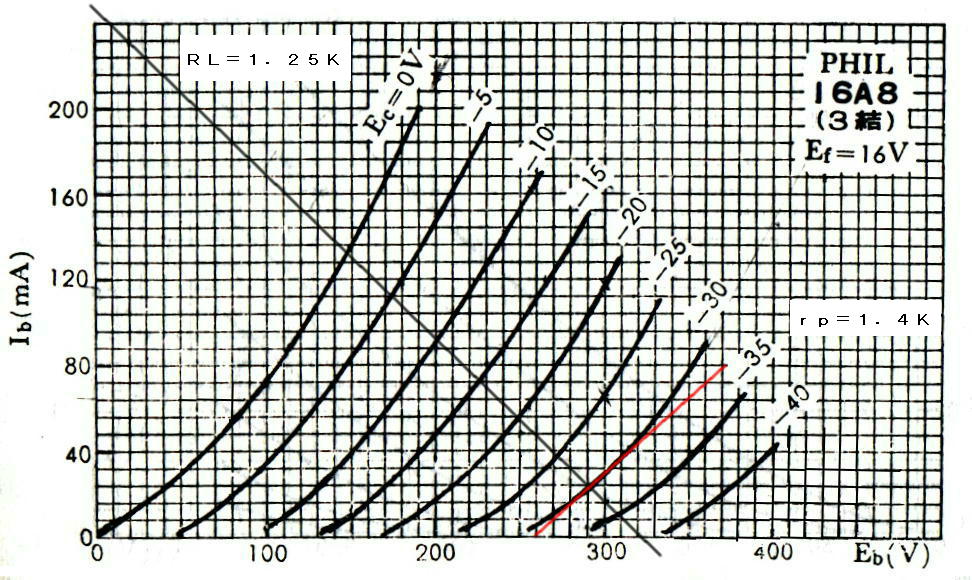

ロードラインとアイドリング時の動作点とが交わるＥｃラインの接線方向の傾きが内部抵抗になります。（例　上図赤線　△30Ｖ時　ｒｐ≒１．４ＫΩ）
したがって動作クラスによってＥcラインの傾きが異なってきますので、Ａ級の方が内部抵抗は小さく、ＡＢ１級にすると倍近く高くなりダンピングファクタ上は不利になります。６ＢＭ８の3極管接続の場合５極管Ａ１時の内部抵抗から計算しますと、
Ｅｃ＝＋　　０のときｒｐ≒６９５Ω
Ｅｃ＝△１５Ｖのときｒｐ≒８９０Ω　（Ａ１クラス動作時の内部抵抗になる）

またプッシュプル時上下の球の合成内部抵抗はプッシュプル上下で１．４ＫΩ×２倍となります。
