4．

シャシ−、デザイン

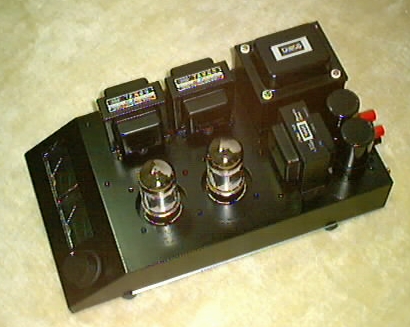

シャーシ 　使用しているシャ−シは今年廃品種となってしまった鈴蘭堂のＫＳ−３です。処分品があったのでＫＳ−５と一緒に買ってきてしまいました。（ＳＬ−ｘｘＨＧを買いにいったんですが）
かって真空管アンプ全盛期にＬＵＸＫＩＴなどの類似傾斜シャーシとして販売されていたものです。
　マッキントッシュ２７５型が原型で、リークムラード型ＭＴ管pp用のシャーシでした。　ただ意外に使いにくく、底面積の割には使用できる実容積が小さくて中はぎりぎりです。

　この構成の場合、上部面積でいくと　300×200×55mmのシャーシが相当品になります。
　なお当機の前作において、ほぼ同様な構成の２Ａ３ppをＳＬ−９ＨＧに入れてみました。高さは40mmで、何とか入りますが、かなり厳しい厚みです。

アンプデザイン
