最終仕様と出力波形

2.1

最終仕様
真空管　　　　６０８０／６ＳＡ７×２
出力　　　　　１１．５Ｗ　(Ｒｃｈ代表のみ　入力０．２Ｖ　１KHZ）
DF　　　　　　３．９（ＯＮ／ＯＦＦ）　ＮＦＢ＝３．４ｄＢ時
DF　　　　　　２．３（ＯＮ／ＯＦＦ）　ｎｏＮＦＢ時
残留雑音　
ドライブブロック　Ｖｃｃ＝２９Ｖ時　（現在）
　　　　　　　左　１．５４ｍＶ　ＮＦＢ＝３．４ｄＢ時
　　　　　　　右　１．５３ｍＶ　ＮＦＢ＝３．４ｄＢ時

ドライブブロック　Ｖｃｃ＝２４Ｖ時
　　　　　　　左　１．３４ｍＶ　ｎｏＮＦＢ時
　　　　　　　右　０．８８ｍＶ　ｎｏＮＦＢ時
　　　　　　　左　０．９４ｍＶ　ＮＦＢ＝３．４ｄＢ時
　　　　　　　右　０．６８ｍＶ　ＮＦＢ＝３．４ｄＢ時
ＮＦＢ                 ≒３．４ｄB
周波数特性と帯域      入力０．４７ｕＦＨＰＦ追加　２０ＨＺ～８０ＫＨＺ（-1ｄＢ以内） （現在）
周波数特性と帯域      ＤＣＨＺ～８０ＫＨＺ（-1ｄＢ以内）
高調波比率　　　　　　－35ｄＢ（＝2KHz　１ＫＨz入力／１Ｗ）
出力トランス     　TANGO U15-5K
電源トランス     　TANGO ＰＴ２６１
チョークトランス　TANGO ０．７Ｈ５００

2.2

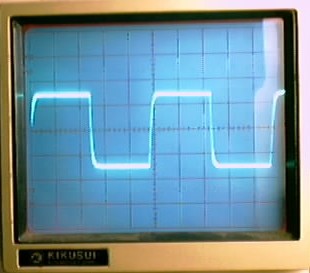

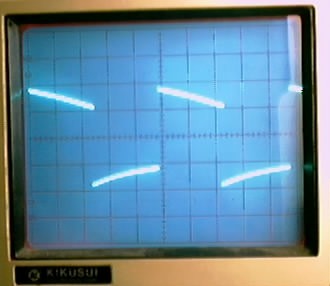

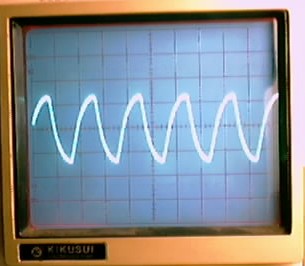

出力波形　方形波

上段左から　　　　　100ＨＺ/１ＫＨＺ/10ＫＨＺ
　　　　　　　　　　　　２０ＨＺ　fcHPL＝２０Ｈｚ　/50ＫＨＺ/１００ＫＨＺ

2.3

クリップ波形　１ＫＨＺ

クリッピング波形　（DIV5Ｖ）　　　クロスオーバー歪(未発生）

2.4

左　残留ノイズ　　　　　　　　　　右　最大出力波形　

左　　残留ノイズ（ＤＥＬＡＹ10mS/ＤＩＶ５ｍＶ）
右　　１ＫＨＺ　１０Ｗ　（DIV5Ｖ）

2.5

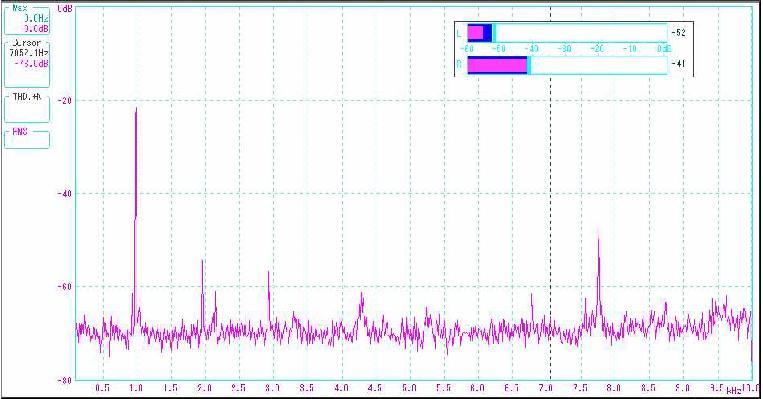

ＦＦＴ　波形
