主回路図

3.1 主回路図

3.２ 詳細、注意点等

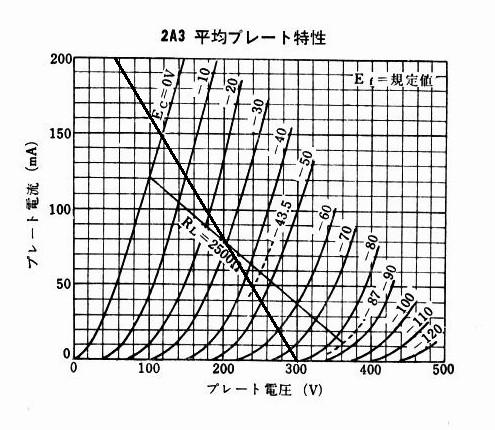

Ｅｐ−Ｉｐ動作曲線に１．２５ＫΩのロ−ドラインを引きプレ−ト負荷を決めます。

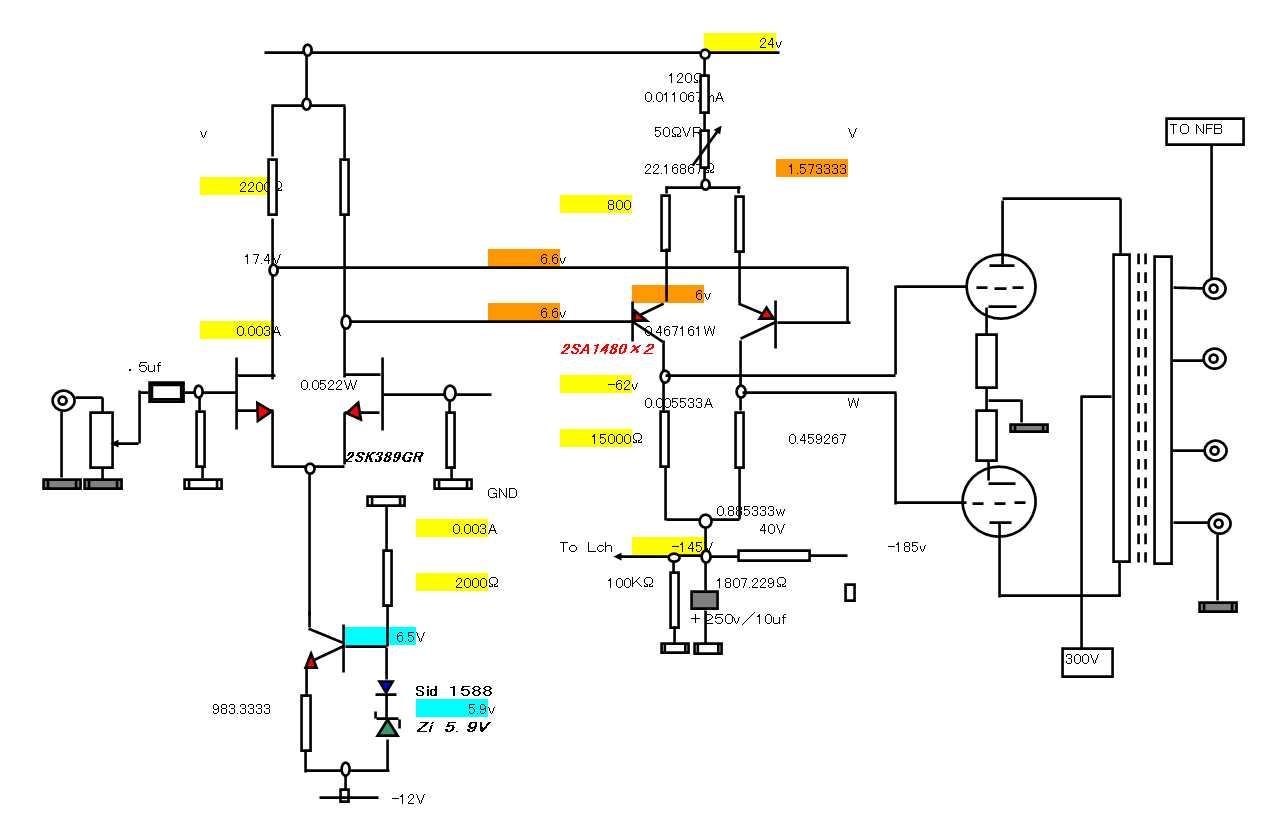

ファイナルがトランス仕様のプッシュプルですが、２Ａ３のプレートまではＤＣアンプです。
　ドライブ電圧が１３０Ｖp-p近く必要ですので、真空管ですとムラード型でもちょっと苦しいかもしれません。真空管で作ると一騒動ですがｐｎｐ-Ｔｒを使いますと、あっさりできてしまいます。２Ａ３のドライブも楽々です。

　ファイナルまでＤＣアンプですので、フロントでは必ず前段　（たとえばＣＤドライブ）　とコンデンサで直流を切る必要があります。ここまで直結してしまいますと、前段の直流オフセットが残っている場合は、２Ａ３のグリッドバイアスがシフトしてしまいます。（次章の部品の項参照）

2200（ＲＬ、Ω）*0.01（ｇｍ、２ＳＫ３８９ＧＲ　4mA）＝22

で、差動片側だけしか使いませんので約10程度となります。

１５ｋ÷１ｋ＝１５倍

となり、初段差動カスケード段をかけ合わせると、

１０×１５＝１５０倍のゲインが得られます。

　２Ａ３所要入力電圧には１３０Ｖp-pほど必要ですのでＮＦＢを６ｄBかけますと　(ゲインが１／２）　、１Ｖ前後でフルドライブとなります。

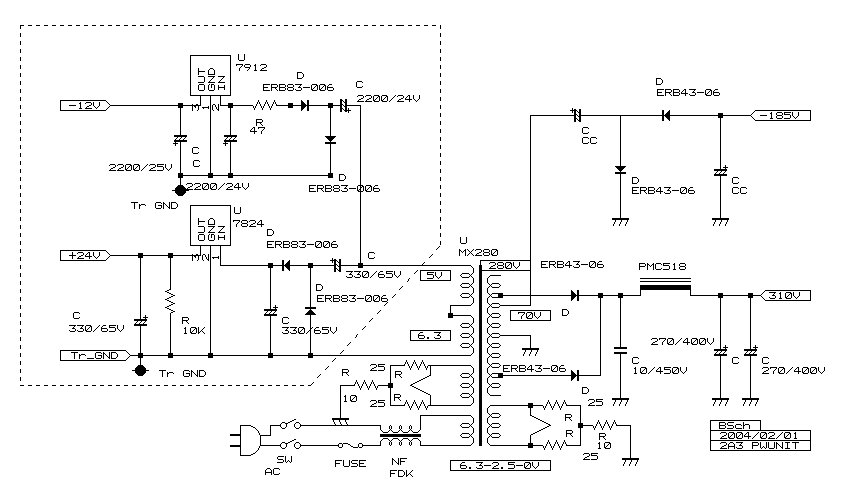

　パワ−部の電源はタンゴＭＸ−２８０、２８０ｖ２６０ｍＡをブリッジし、直後のリップル用電解コンデンサを１０ｕｆ程度と小さめにして、ノグチ５Ｈ１８０のチョークインプットで２次側３１０ｖ程度を得ています。チョークの後は、２７０ｕＦ／４００Ｖ＊２でフィルタします。耐圧が若干足りませんので４５０ｖにしてください。
　チョークインプット用ではないチョークをそのまま使用すると、　”ブーン”　とないてしまいますので、＋Ｂ電圧が高くならない範囲内で、小容量のリップル用電解コンデンサを整流直後に入れます。今回は１０ｕｆで様子を見ています。　

　ドライブ段の電源ですが、ドライブ段用として６．３Ｖ＋５Ｖを倍電圧整流し（約３０Ｖ）、３端子レギュレータで±２４Ｖ、真空管バイアス用として７０Ｖのタップを倍電圧半波整流として１８５ｖをつくっています。破線で囲った部分は穴あき基板に組み付けています。

　２Ａ３には交流点火とし　２．５Ｖを１組づつ使いますが、ペアマッチの１組を上下取り替えたりヒーター巻き線を入れ替えたり等、ハムバランスがよくなる方をとります。２５Ωには並列に３３０Ω〜１ＫΩ前後の抵抗を別々にパラに入れみたりして、上下のハムバランスをとってみます。あえてＶＲは使いませんでしたが、使った方が球を変えたときなど楽でしょう。

 ＭＡＸ２８０は使い勝手がいいのですが、６．３−２．５−０Ｖのヒーター巻き線に、５Ｖのタップがあれば３００Ｂにもいいかなと思っています。直流点火なら７Ｖくらいはほしいところです。１０００円高くてもいいんですが。残念。
