最終仕様と出力波形

2.1

最終仕様
真空管　　　　sovtek×２
出力　　　　　１５Ｗ　(Ｒｃｈ代表のみ　入力０．５Ｖ　１KHZ）
DF　　　　　　（ＯＮ／ＯＦＦ）　ＮＦＢ＝ｄＢ時
DF　　　　　　（ＯＮ／ＯＦＦ）　ｎｏＮＦＢ時
残留雑音　
　　　　　　　左　　ｎｏＮＦＢ時
　　　　　　　右　　ｎｏＮＦＢ時
　　　　　　　左　　ＮＦＢ＝ｄＢ時
　　　　　　　右　　ＮＦＢ＝ｄＢ時
ＮＦＢ
周波数特性と帯域入力０．４７ｕＦＨＰＦ　２０ＨＺ～５０ＫＨＺ（-1ｄＢ以内）
高調波比率　　　　　　－45ｄＢ超（＝2KHz　１ＫＨz入力／１Ｗ）
出力トランス　　：TANGO 　ＦＸ40-5k
電源トランス　　：TANGO 　ＭＸ-280
チョークトランス　:NOGUCHI　ＰＭＣ-518Ｈ

2.2

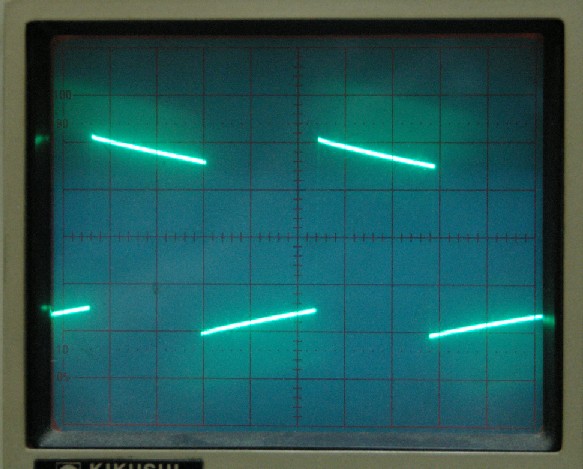

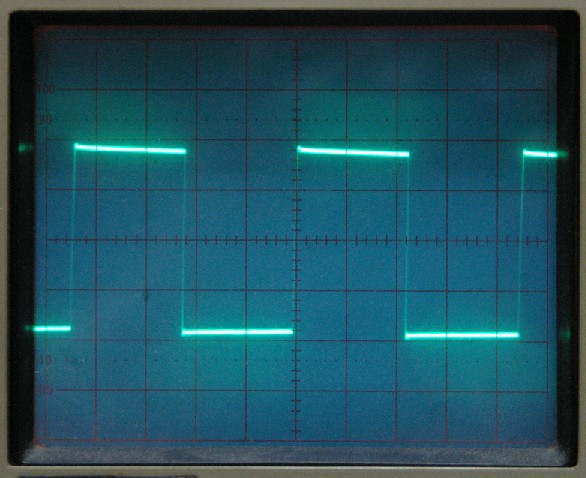

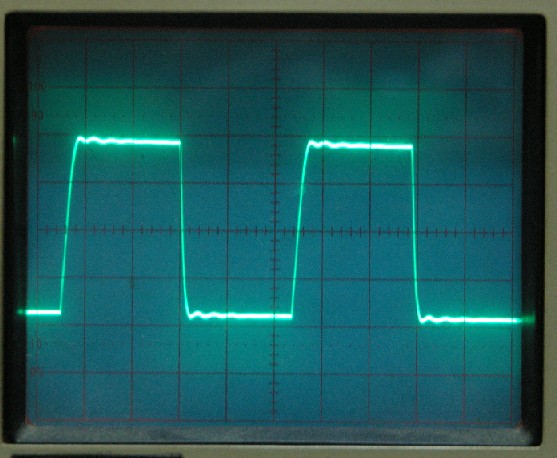

出力波形　方形波

上段左から　　　　　100ＨＺ/１ＫＨＺ/10ＫＨＺ

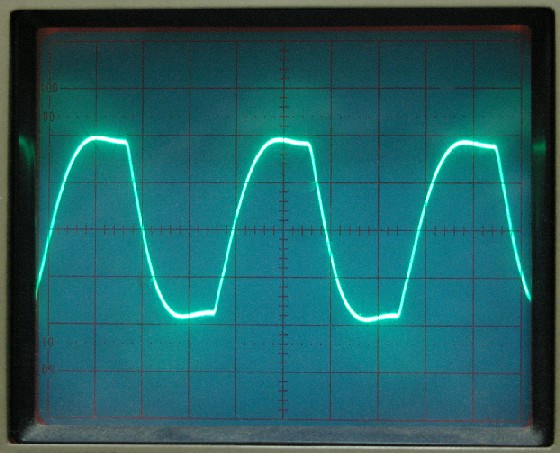

　　　　　　　　　　　　50ＫＨＺ

2.3

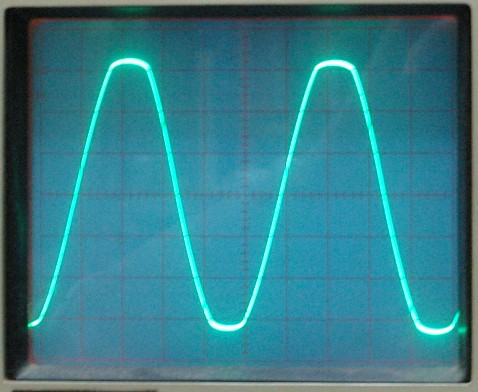

クリップ波形　１ＫＨＺ

クリッピング波形　（１７Ｗ）　　　クロスオーバー歪(未発生）

2.4

左　残留ノイズ　　　　　　　　　　右　最大出力波形　

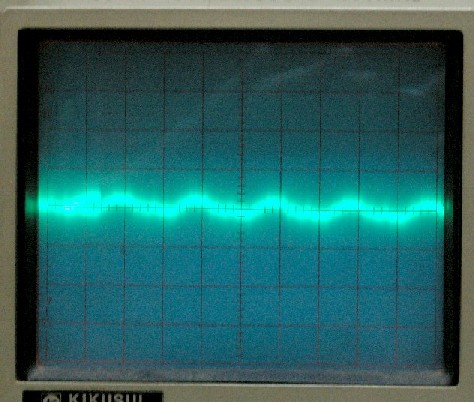

左　　残留ノイズ（ＤＥＬＡＹ10mS/ＤＩＶ５ｍＶ）

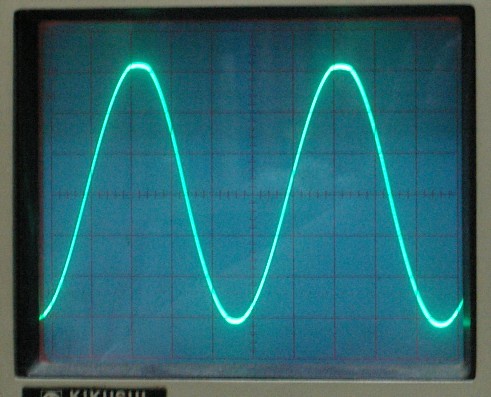

右　　１ＫＨＺ　１０Ｗ　（DIV5Ｖ）

2.5

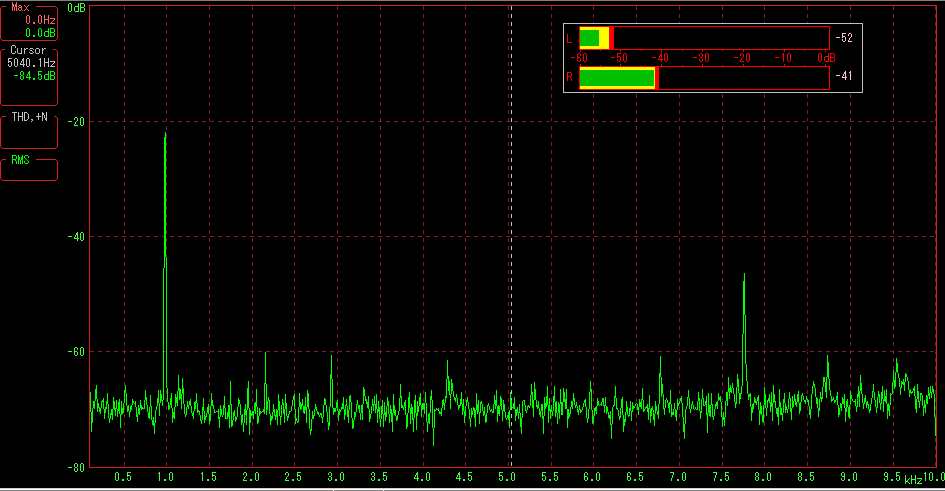

ＦＦＴ波形１Ｗ時１ＫＨz（３ＫＨzは入力トーンの歪に由来　７．８ＫＨzはシステムノイズ）
