中継回線費用を大幅に節減できる、高音質デジタル伝送システム
201５年モデル！STL-IPはメインボードから冷却ＦＡＮを追放したＥＣモデルに進化し
上温度状況化の安定性も向上しました。現在ＳＴＬ－ＩＰクラシックとして販売中です。
更に、2015年からＳＴＬ－ＩＰ PlUS＋も販売中です。
ＳＴＬ－ＩＰプラスはハイエンドオーデイオ伝送に対応、旧モデルとの相互通信も可能です。
全モデル、オプションでAPT,AACプロトコルも対応致します。
平行輸入された製品群も最新モデルへのバージョンアップ改造に対応致します。

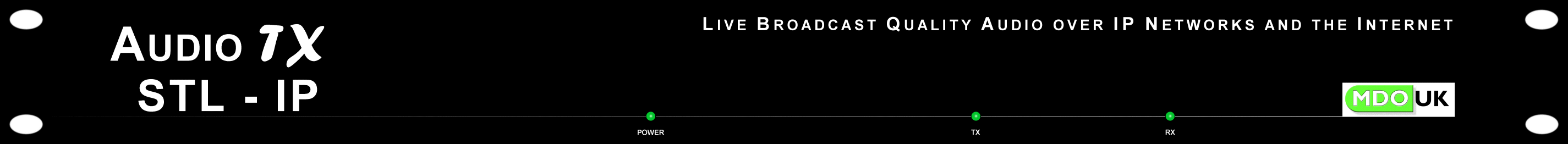

初期販売開始以来、ＳＴＬ－ＩＰシリーズは、１Ｕのラックマウントに拘り、表面パネルのデザインも
変更していません。しかし、管理用汎用ＰＣにおいて、ネットワーク上にある複数のＳＴＬ－ＩＰの動作状況、
個々のレベル表示、機器冷却状況、主要電圧、音声無音検知等の情報を一括監視（管理）機能が追加され、
ＳＴＬ回線の伝送用途に限らず、国内、海外の放送局間連絡用、素材送り、バックトーク等幅広い分野で
採用して頂いています。
mri@co.email.ne.jp
日本国内向けはＰＳＥ取得済み。髙温度用特注製品対応
AudioTX STL-IP PlUS 概要 PDFへのリンク
AUDIOTX STL-IP DATASHEET
IP Codec/STL for permanent, live audio over
TCP/IP, UDP, UDP Multicast
概要
-
インターネットプロトコルを使用してスタジオ送信所間 (STL) の高音質、音声伝送をします。
伝送環境 IP Network: Telco, Private/Dedicated,
LAN/WAN, 無線LAN、ADSL、専用線、光回線、
インターネット環境をサポート
伝送規格 非圧縮モードから２４ビット９６KHサンプリングMPEG2,J4,ADPCM,
回線環境に合わせて幅広い選択が可能です。
周辺機器の制御用としてGPIO規格の制御ポートを保有しています。
推薦用途 サテライトスタジオからの中継, 無線LANスポット等のインターネット環境があれば簡単に実現出来ます。
遅延時間 圧縮モード５ｍｓ。
複数配信 STL-IPを複数台使用する事で簡単にマルチキャスト広域中継が可能です。
・プロトコル仕様
Satellite, LAN/WAN and all multicast
capable networks - Telco carrier-grade distribution of live audio signals (one or two way)
via TCP/IP or UDP (including multicast) over IP
networks.
・音声規格及び伝送仕様
デジタル伝送 入出力 AES/EBU digital in/out, external
ワードクロック入力. Audio in/out at upto
24 bit, 96 kHz sample rate
モノラル・ステレオ送受信 非圧縮時 24 bit, 96 kHz sample
rate, MPEG Layer 2 at up to 384kbps, J.41 at 384 kbps (mono)
768 kbps (stereo), ADPCM
for 20 Hz – 15 kHz audio at 128 kbps (mono) or 256 kbps (stereo).
Mono, Stereo,
Joint-Stereo, Dual-Mono operation
・ネットワーク環境及び仕様
IP ネットワーク環境 Telco, Private/Dedicated circuits,
LAN/WAN, Satellite, Wireless (incl. WiFi), ATM, T1/E1
and Internet
ネットワーク仕様: UDP, TCP/IP, UDP
Multicast modes
音声伝送ビットレート 24 kB/s
and 4.6 mB/s
シリアルデータ 128 kB/s,
up to 4 in / 4 out GPIO (contact closures)
エラー補正
FEC (forward error correction) and/or network jitter compensation
オーデイオTX Ｊａｐａｎ
株式会社 ＭＲＩコーポレーション
販売、メンテナンス対応
トモカ電気
オーデイオＴＸ社 STL-IPを採用頂くことでスタジオ・送信所間の伝送回線費用を
大幅に節減出来ます。
ＡＤＳＬのインターネット環境があれば専用線やＩＳＤＮ回線なしでサテライト中継が
可能になります。
