 右側のロングレンジガンを動くように出来ましたので、今度は左側のロングレンジガンを動かします。基本的構造は右側と同じですが、ギミック部品の形を右側とは変えます。

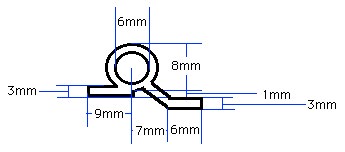

 1.2mm厚のプラ板を、左図のように形に切り出します。

 プラ板に図面を画いて、適度な大きさまで大まかに切り出します。そして、ヤスリで必要な形に近づけていきます。

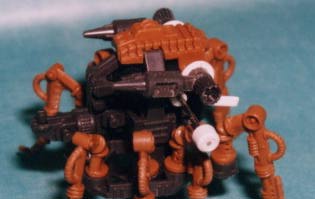

 切り出した部品を、ロングレンジガンに取り付けます。

 これを本体に取り付け、動きを確認しながら、微調整を行います。右側同様、捲き軸に取り付けたカムと装備の位置関係が近いために、干渉してしまう場合もあります。動きを確認しながら、調整していきます。

 有る程度の微調整が済んだら、今度は、右側のロングレンジガンも取り付けて、左右での動きのバランスを確認します。左右とも同時に上下するのか、左右とも同じ角度で動くのか、など、気に入った動きを確認しながら調整していきます。

 ちなみに本機は、左右同時に上下するようにカムを設定し、調整して有ります。
