ギミックもグレートにMk-2 -7 great-gimmick Mk-2 -7
尻尾
|
|
尻尾は、左右ふたつのパーツを合わせることで構成されます。パーツを接着し、合わせ目を消します。 尻尾の胴体とのジョイントの上部分を開口します。出来るだけ大きく開口します。 ジョイント部分の一部に2mmの穴を開口し、2mmのプラ棒を差し込みます。本体に尻尾を取り付けたときに、ちょうど垂直になるような位置に2mmのプラ棒を差し込みます。長さは後に現物あわせで調整します。 |
|
|
|
胴体パーツの尻尾との接続部分を開口します。 尻尾の形状に合わせて、ギリギリの寸法になるようにします。現物あわせを繰り返して、大きさ形を決めていきます。この時、ジョイントの受け軸が長すぎると、尻尾パーツを締め付けてしまいます。適度に短くして、尻尾をホールドしながらぐらぐら動くように調整します。 |
|
|

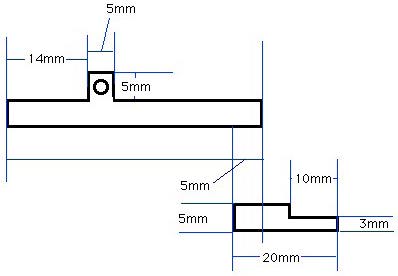

左図の下方の寸法にに従って5mmのプラ角棒を切り出します。同じモノを2本作ります。 これを、既に作成済の口の開閉ギミックから後部へ動きを導くパーツに取り付けます。強度確保のため、ネジ止めします。
|

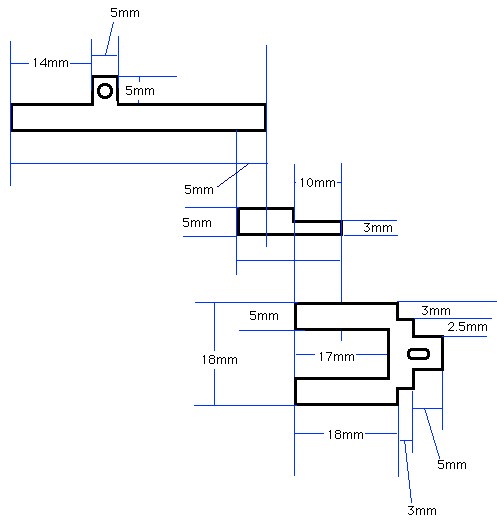

1.2mmのプラ板を張り合わせ、下図の最下段の寸法に従って、切り出します。
|
|
トラック状の部分は、尻尾に取り付けた2mmのプラ棒を通す穴です。2.5mm程度の幅に開口し、以降現物あわせで動きを確認しながら、必要な大きさまで前後に穴を大きくしていきます。 切り出したパーツを作ったギミックパーツに取り付けます。やはり、強度確保のため長さ5mmの2mmの皿ネジで留めます。 |
|
|

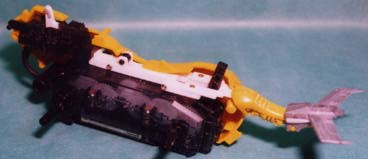

これを組み込むと、口の開閉にあわせて尻尾が上下に動くようになります。 動きを確認しながら、尻尾に取り付けた2mmのプラ棒の長さを調整します。 また、作ったギミック部品のぶつかってしまうような箇所を削り取って、スムーズな動きを確保します。 |

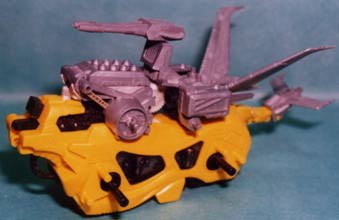

ここまで作ったパーツを全て組み上げて、動きを確認します。
|
|
|
すると、口の開閉に合わせて、ミサイルポッド、連装ビーム砲、高機動イング、尻尾の４カ所が動くようになります。ちなみに尻尾のスタビライザーは、取り外さないこととして固定してしまいました。
