Mk-2のために-4　for Mk-2 -4

長距離キャノン砲の加工

　長距離キャノン砲を上下に動かすために、動力を導くようにます。

　まず、長距離キャノン砲用のアームに、軸を取り付けます。

5mmのプラ角棒を２本張り合わせ、図の形に削りだします。丸い部分には、3mmの穴を開けます。この穴に3mmのネジを通し、突き出た反対側に5mmのプラパイプを差し込みます。今回は、前回の教訓をふまえ、この穴の位置を、少し前方へずらしました。左図で言う、右方向へずらした位置に穴を開けました。 　この部品は、２つ作ります。

これらをキャノン砲用のアームにネジで取り付けます。

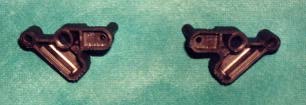

ゴジュラスの腕パーツを加工します。左腕は＃８、右腕は＃13です。これらの＃６とつながる部分にある、ワッシャーのようなスペーサーのようになっている部分を削り取ります。

　腕の動きを、キャノン砲用のアームまで伝えるためのギミック部品を作ります。

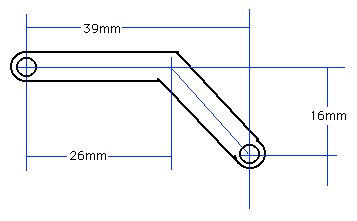

　図に従って、1.2mmのプラ板を切り出します。穴の直径は5mm。太さは8mmです。実際には、基本的にこの形になるように、角を落とし丸みを描くように切り出しました。同じモノを２枚作ります。

　２枚作る場合は、同時作業を進めます。まず、1.2mmのプラ板を適度な大きさに切って２枚を貼り合わせます。この貼り合わせは、プラ板全体に接着剤を塗って張り付けるのではなく、瞬間接着剤を点付けして、仮止めします。

　プラ板に切り出し図を画き込みます。同時に図の穴の位置に2mmの穴を開け、ネジとナットで止めます。こうして、２枚のプラ板がずれることを無くします。

　図に従って、ヤスリで形を整えます。いきなりヤスリを使うのではなく、適度な大きさまでノコギリを使ったり、ルーターで削ったりします。そして、最終的に形を整えるのにヤスリを使います。

　外形が整った後にネジを外し、穴を5mmまで大きくします。

　形が出来たら、２枚をはがします。サンドペーパーにこすりつけて、接着剤を落とします。こうして２つのアームが同時に出来上がります。　

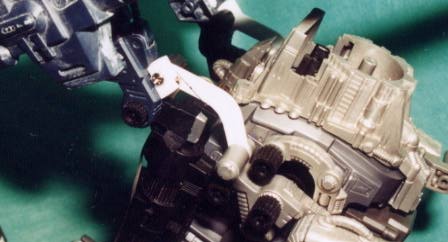

　これらを実際に組立ギミックが機能することを確認します。

　この後、これら作ったパーツには、適当にジャンクパーツを張り付け、ディティールアップを行いました。
