無線機そのものの自作は多くありませんが、付加装置（アクセサリ）はたくさんあります。 ここでは、そういった作品を紹介します。

この項目のＩＮＤＥＸ（下線のあるものはクリックすると、その作品にジャンプします）

ＰＣ音声インターフェィス（その１）	ＰＣ音声インターフェィス（その２）	PC音声インターフェィス（その３）	ＰＣ音声インターフェィス（その４） ただいま製作中！
ＳｋｙｐｅでＰＴＴ　しちゃうぞ	Ｔｉｎｙ−Ｔｒａｋ３（超小型）	ＰＩＣ−ＴＮＣ　（超小型）	無線設備の遠隔操作Ｉ／Ｆ ただいま製作中！
ＰＩＣＮＩＣローテータコントローラ 　（衛星通信用）	超小型DTMF発振器	ＤＴＭＦでビーコンを返す装置 （準備中）	ＶＸ−２用メモリ編集ケーブル
Ｄｏｃｏｄｅｍｏ−Ｓｋｙ−ＷｉＲＥＳ （ＶｏＩＰ無線のページにジャンプ）	ハンディ機用ＣＷ−ＩＤ装置	携帯電話と無線機をリンク （準備中）	特小トランシーバ延長装置 ただいま製作中！
ＴＮＣ−２１０をＵＳＢ対応に （準備中）	５０ＭＨｚ　ＡＭ，ＣＷ　ＱＲＰｐ トランシーバ　（準備中）	７ＭＨｚ　ＣＷ　ＱＰＲｐ送信機 （準備中）	ＴＶ共聴システム用ＦＭ変調器 （準備中）

ＳＳＴＶ、ＲＴＴＹ等用パソコン音声インターフェィス
その１、 ＶＯＸ／シリアルポート切替タイプ（固定機用）

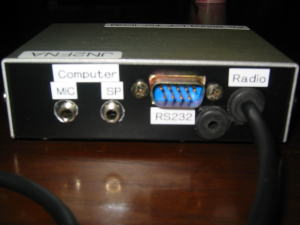

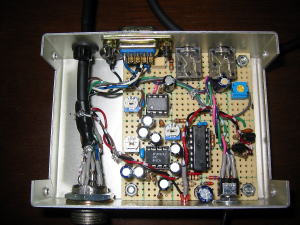

外観はこちら。もともと月刊ファイブナインという雑誌の記事に連動した秋月のキットがあり、そちらはＶＯＸ制御専用だったが、パソコンの効果音でも何でも送信してしまい不都合だったので、シリアルポート（ＲＴＳ信号）でも制御できるようにした。 固定機はアイコムしか持っていないのでアイコム用のＭＩＣピンアサインになっている	リアパネル。写真がぼけているが、ＲＳ２３２端子とパソコンのＭＩＣ、ＳＰ用ジャックがわかる。無線機のマイクコネクタへつながる線はコスト節減のため直出しとした。 電源はリグのマイク端子から取っているので電池やＡＣアダプタは不要で使い勝手はいいと思います。	内部写真。専用プリント基板はなくユニバーサル基板。ＶＯＸ用のＮＪＭ２０７２、ＯＰアンプのＬＭＣ６６２（ちょっと勿体無い）、アナログスイッチＩＣ、４０６６Ｂなどで構成。シリアルポートからのＲＴＳ信号はグランドループによるノイズ防止のためホトカプラで受けた。トランスによるＲＦ回り込み防止は行っていない。 　　　写真をクリックすると拡大します。

その２、 ＶＯＸ専用、電源不要タイプ（ハンディ機用）

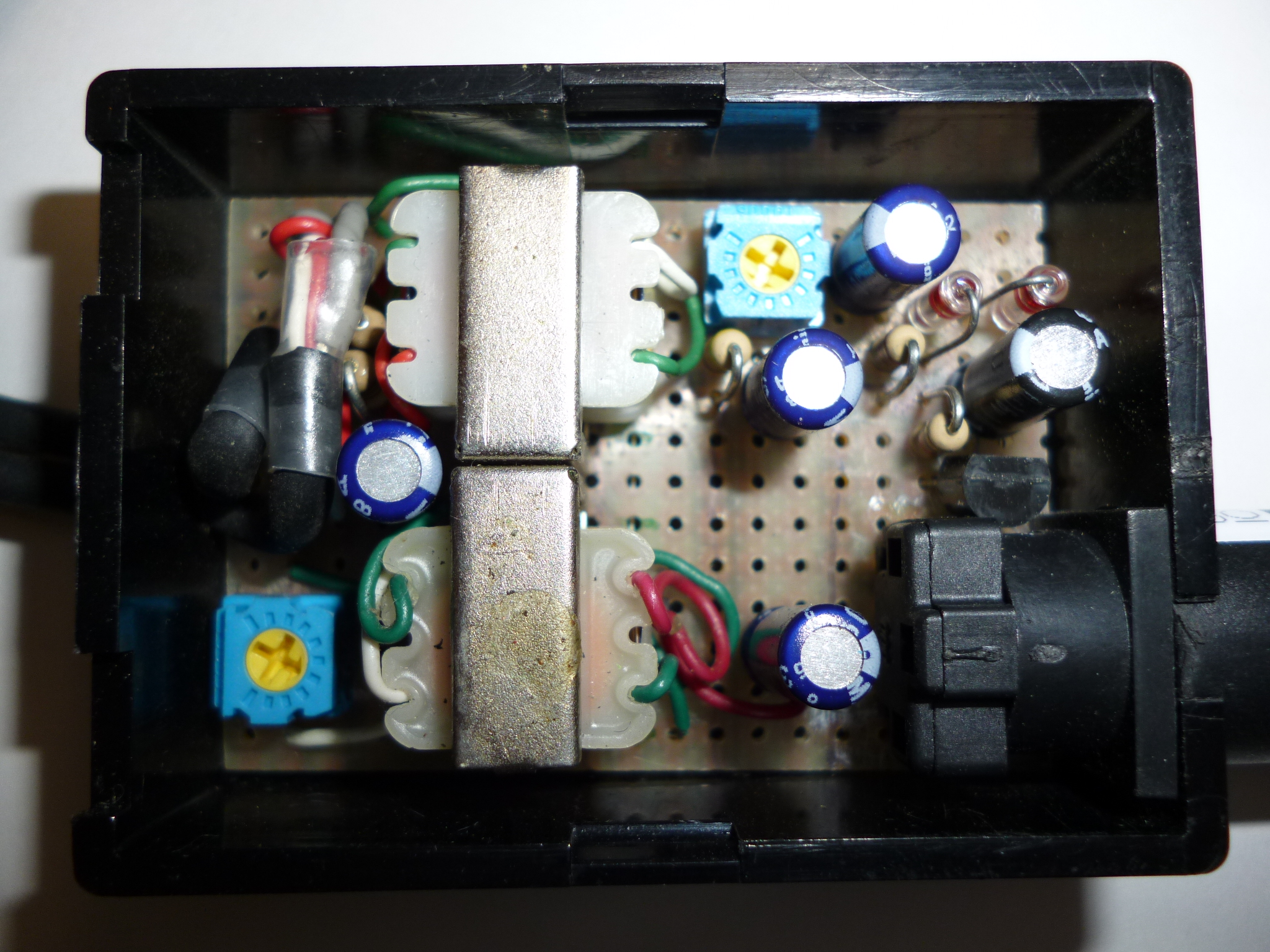

外観写真。いつものタカチＳＷ−５５プラケースに収納した。 ＶＯＸ専用なのでWindowsの効果音なども送信してしまう。コントロールパネルのサウンド設定で効果音は一切出さないようにしておくとよいだろう。	内部写真。電源不要とするためにＰＣのヘッドホン出力を小型トランス（ＳＴ１１）で昇圧してゲルマニウムダイオードで倍電圧整流し、 ＰＴＴスイッチ用トランジスタをＯＮにする。 ＰＣの出力レベルやリグのマイク入力レベルは機種によりまちまちなのでＶＲで調整できるようにした。 　　　写真をクリックすると拡大します	その１とは逆に、ＰＣ側音声ケーブルを直出しとし、無線機は色々な機種に対応できるよう６ＰミニＤＩＮジャック（ＤＡＴＡ端子と同じ規格）とした。メーカごとに異なるＰＴＴ用の抵抗はプラグ側に持たせ、汎用性を高めた。

その３、 ＵＳＢ接続タイプ（ハンディ・モービル機用）

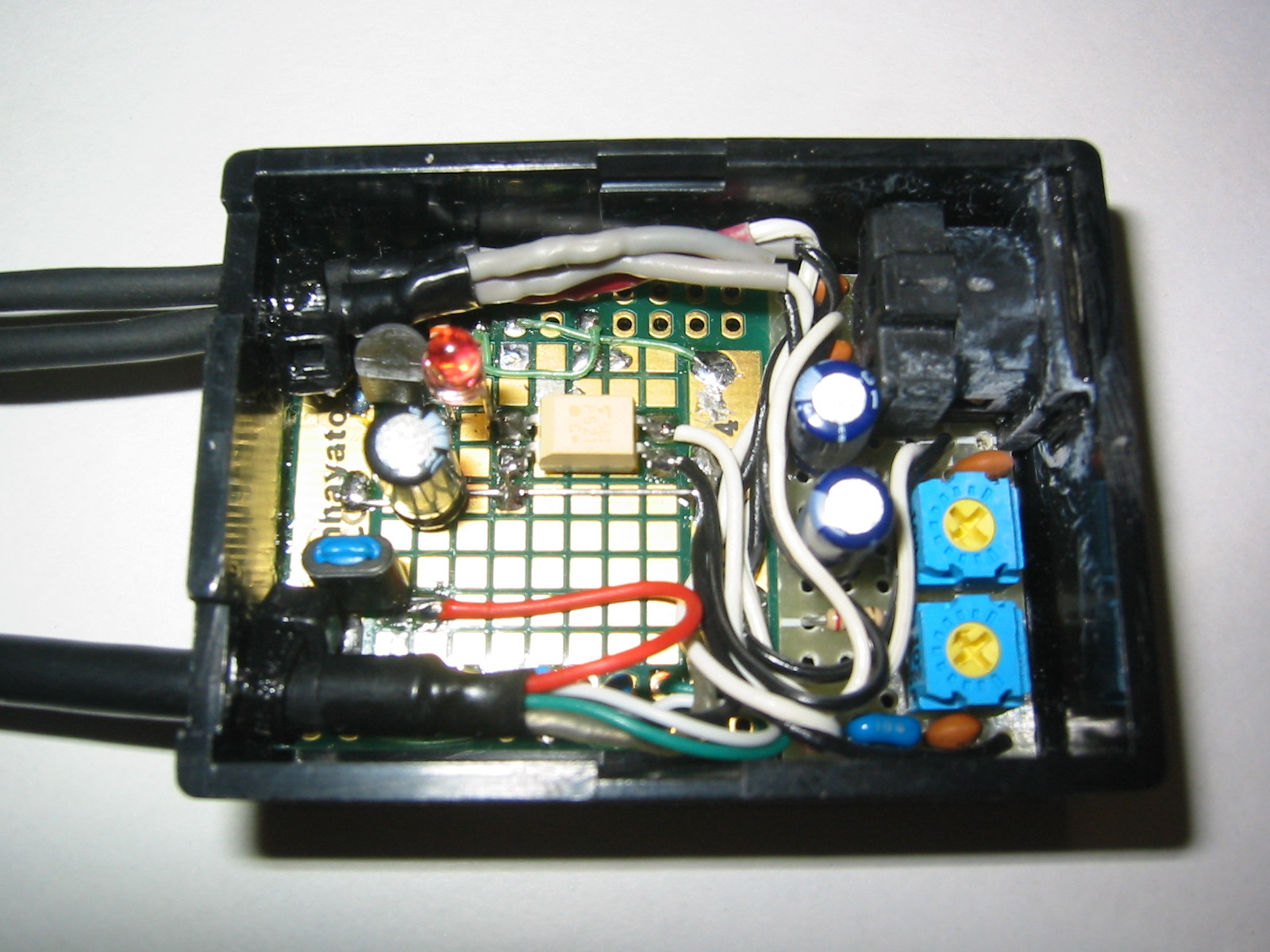

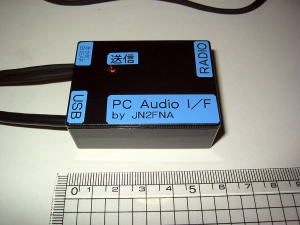

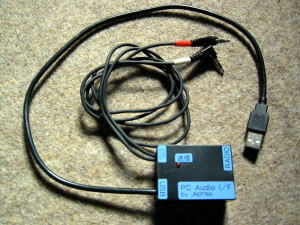

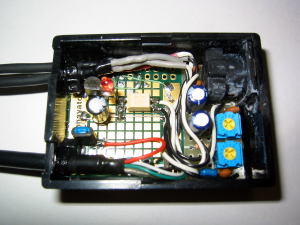

ノートＰＣからシリアルポートが消えて久しいがやはりＰＴＴはソフトで確実に制御したい。 そんな時、ＵＳＢから簡単にシリアル信号に変換できるＩＣ、ＦＴＤＩ社のＦＴ２３２シリーズがあることをトラ技で知り、さっそく作ったのがこれ。 ＲＴＳ信号しか使っていないが、自作のＵＳＢ対応機器としては記念すべき最初の作品。	ケースはいつものタカチＳＷ−５５に収納。 リグ側コネクタはＰａｒｔ２と同じ６ＰミニＤＩＮジャックで汎用性をもたせた。 送信中は赤色ＬＥＤが点灯し、なかなかいい ＵＳＢ端子はパソコンから５Ｖの電源が取れることがシリアルポートにはない特徴。	回路はＪＫ１ＦＮＬ小林ＯＭのものを参考にした。写真では見えないがサンハヤトのピッチ変換基板の裏にＵＳＢ−シリアル変換ＩＣ，ＦＴ２３２ＲＬがハンダ付けしてある。０．６５ｍｍピッチなのでハンダ付けは結構大変だった。 裏側（見えている側）に残りの回路を押し込んだ。アースループによるノイズを避けるためＰＴＴ制御にはホトカプラを使用した。 　　　写真をクリックすると拡大します

その４、 ＵＳＢケーブルだけで接続するタイプ、リグ２台切替、遠隔操作対応型（固定シャック用） ただいま製作中！

ＳｋｙｐｅでＰＴＴしちゃうぞ

これはフォーンパッチの一種で、離れたところにある無線機に対して、音声をＩＰ電話ソフト「Ｓｋｙｐｅ（スカイプ）」でやりとりする装置。無線機の場合に問題となる送受信の切替えをＶＯＸではなく、低い周波数のトーン信号の有無で行う。（トーンスケルチと同じ範囲の周波数を使う） Ｓｋｙｐｅは数あるＩＰ電話ソフトのなかでも周波数特性が良好で、回線の状態がよければ５０Ｈｚから８ｋＨｚ程度までは十分に伝わる。 このことに着目して、送信する時には７７Ｈｚまたは８８．５Ｈｚの低周波トーンを、マイクの音声とミックスしてＳｋｙｐｅで送り、無線機のある側ではこれを検出して無線機を送信状態にする。音声信号と低周波トーン信号を分離するため、ＯＰアンプによりＬＰＦ、ＨＰＦを構成する。 Ｓｋｙｐｅにはエコーキャンセラ機能（スピーカからの受話音がマイクに回り込んでエコーのように聞こえるのを防ぐ機能）があり、これを無効化することができないので、無線機側で受信されるトーン信号のレベルが一定しない。遠隔操作側でトーン信号を送出しても、受信側でうまく検出できないこともある。そこで送受信が切替えできたことを遠隔操作側で確認できるよう、８ピンＰＩＣで簡単な回路を組み、受信→送信切替時には「ピッ」と高い音を、送信→受信切替時には「ポポポポ」という低い音が遠隔操作側に聞こえるようにしている。特小無線機で実験した結果では、Ｓｋｙｐｅの音声レベル調整を適切に行うことで、おおむね良好な結果が得られた。 なお、これをアマチュア無線に適用する場合には不特定多数からの着信を排除し、あらかじめ許可された相手（アマチュア無線家であること）からの着信のみ受付けるようにＳｋｙｐｅのプライバシー設定を行う必要がある。

装置（無線機側インターフェイス）の外観。 パソコンの音声入出力端子と無線機のマイク、スピーカ端子およびＰＴＴ制御線をつなぐ。 ケースはタカチのＹＭ−９０を使用してコンパクトにまとめた。	無線機インターフェィスの内部。前面パネルにはパソコンのマイクとスピーカ端子へつながる3.5φジャックがある。 トーンを検出してＰＴＴを表示するＬＥＤだけのシンプルな配置。リアパネル裏側にはあとから追加したスタンバイピー用ＰＩＣ基板が貼りつく。　写真をクリックすると拡大します	内部をリアパネルから見たところ。左がＤＣジャックで、不要になった携帯電話の充電器　 （５．６Ｖ前後）が使える。中央が無線機接続用の６ＰミニＤＩＮジャックで、ピン配列はモービル機のＤＡＴＡ端子と同じにしてある。 ＩＣは左がトーンデコーダＬＭ５６７、右が状態変数型フィルタを構成する安価なクワッドＯＰアンプのＬＭ３２４。

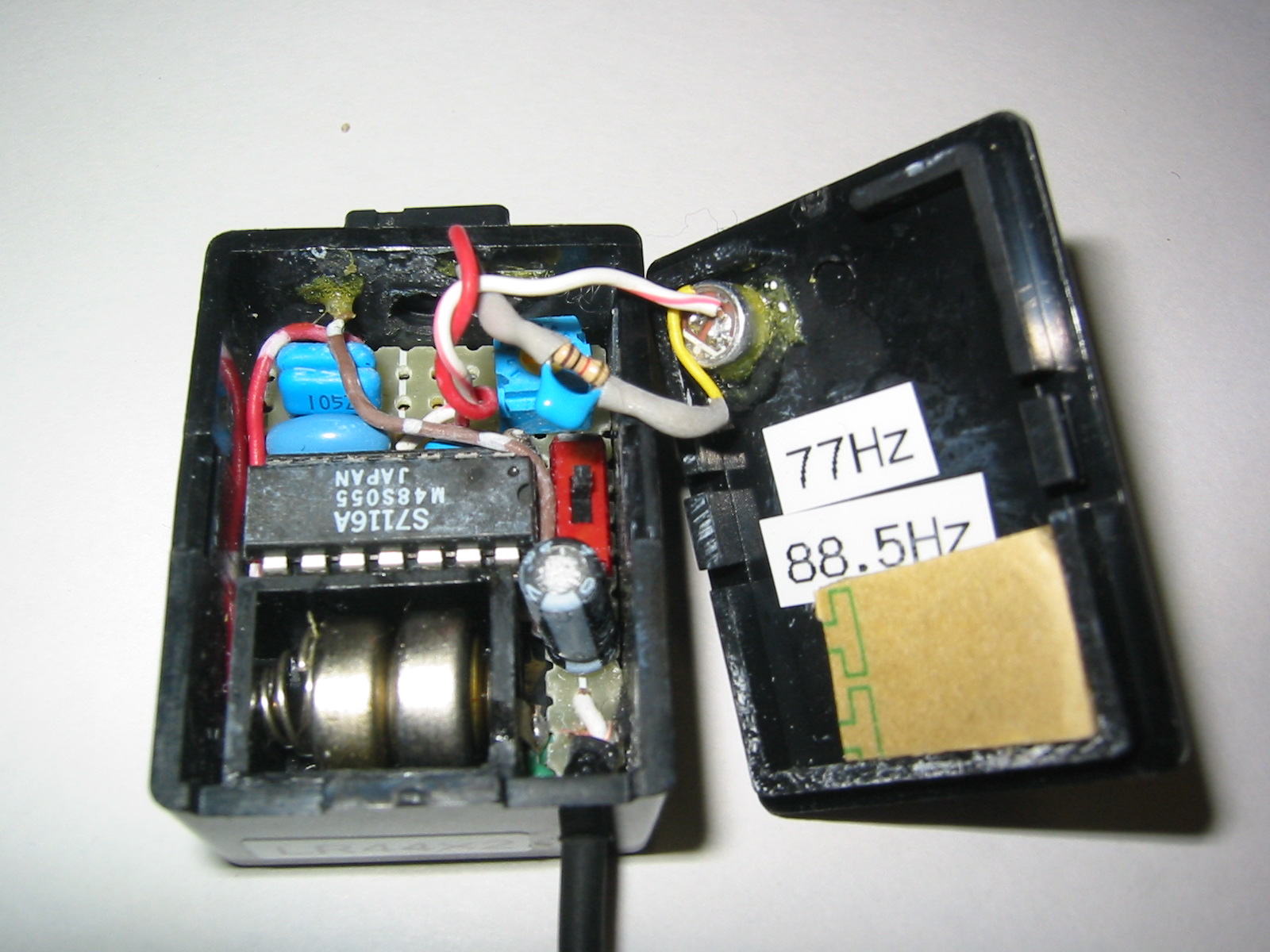

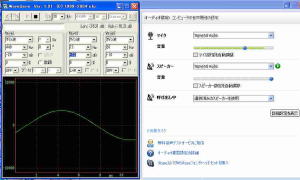

遠隔操作側のパソコンにはマイクの声にトーンを重畳して送るための専用のハンドマイクを作ってみた。 頭のボタンを押すと内蔵の発振用ＩＣに電源が入り、低周波トーンが重畳される。 ケースはタカチのＳＷ−４４で小さくまとめてみた。	トーン発振器つきハンドマイクの内部。セイコーのＳ７１１６Ａというトーン発生用ＩＣを使う。 （現在ではほとんど入手困難のようです） 周波数は７７Ｈｚと８８．５Ｈｚが選べるようにした。ＩＣの電源はボタン電池ＬＲ４４×２。ホルダは単５用を改造した。コンデンサマイクの電源はＰＣのマイク端子に出力されているものを使うためマイクは常時生きている。 　　写真をクリックすると拡大します	左記のトーンマイクを使用しなくても、遠隔操作側ＰＣで何らかの方法でトーンを発生させて、ＰＣサウンドのミキサーデバイスで録音（Ｓｋｙｐｅのマイク）信号にミックスしてやれば同様のことができる。 発振器のフリーソフトとしてはＥｆｕ氏制作の、ＷａｖｅＧｅｎｅがおすすめ。 ↑ここからダウンロード。

Ｔｉｎｙ−Ｔｒａｋ３ （送信専用ＧＰＳーＡＰＲＳビーコン発生器）

詳細は別冊ＣＱ−ＨａｍＲａｄｉｏ　Ｎｏ１、Ｐ３０をご覧ください。 当局ではこれを可能な限り小さく作り、タカチのＳＷ−５５　　 というケースに収めてみました。

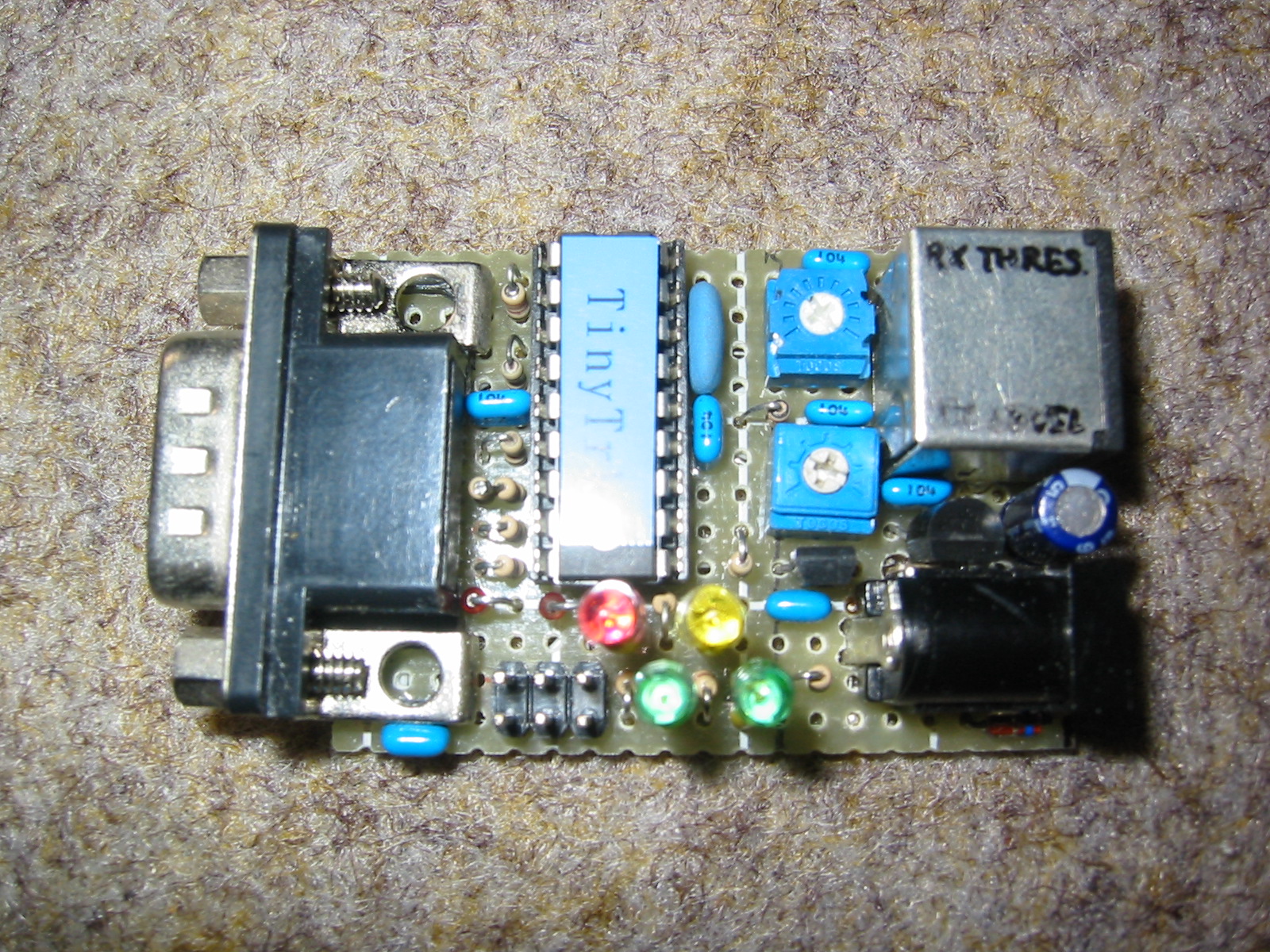

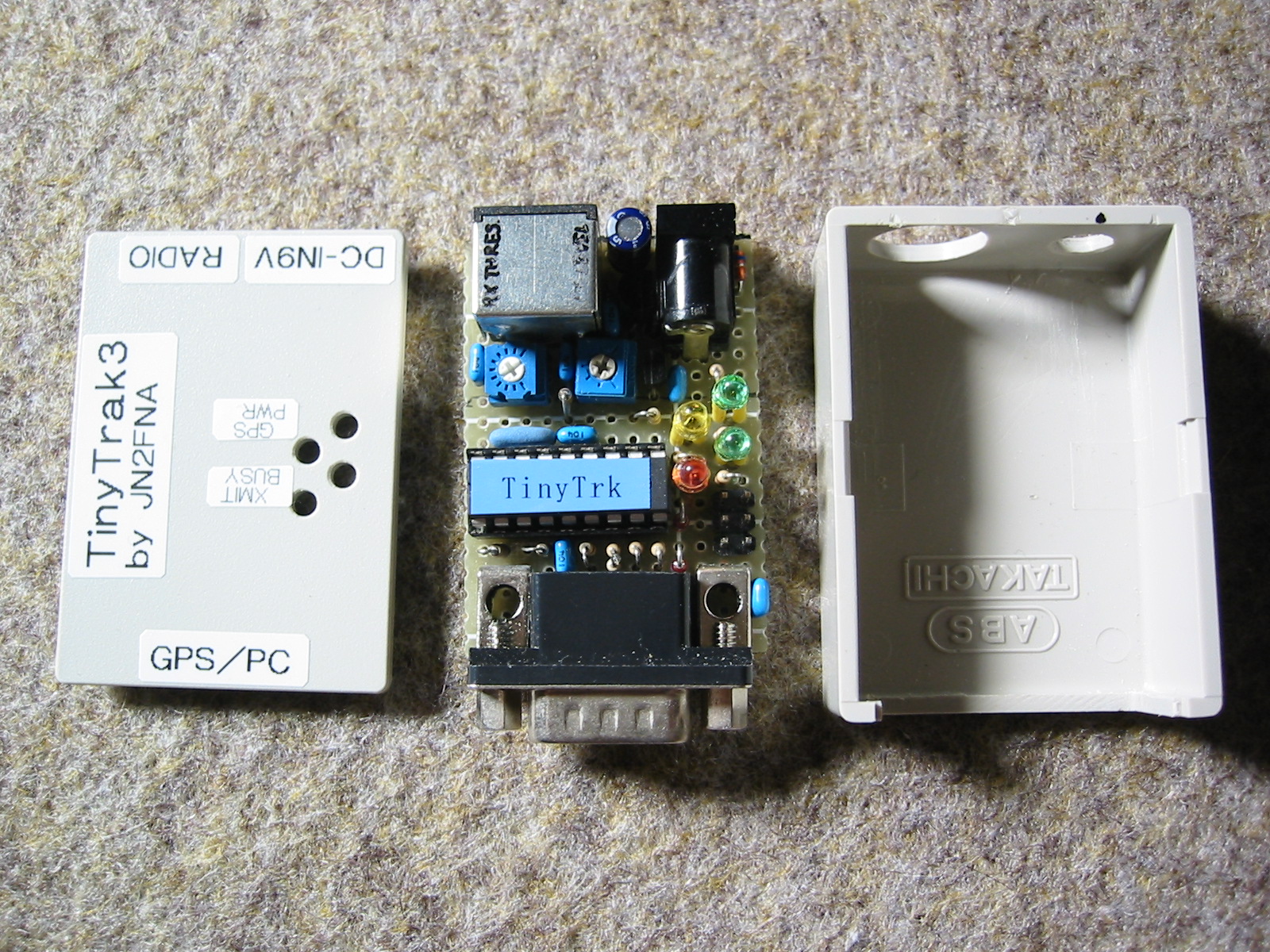

タカチのプラスチックケースＳＷ−５５は手のひらサイズのケース。 このように、なんとか収めることができた。下のＤサブ９ＰはＧＰＳレシーバもしくは設定用ＰＣ接続端子。左上がリグ接続端子ミニＤＩＮで、ＤＡＴＡ端子と同じ規格。右上はＤＣ入力ジャック。００６Ｐ−９Ｖ電池が使える。　　　　　写真をクリックすると拡大します。 中央のＩＣがＰＩＣ１６Ｆ８４Ａ。クロックは１０ＭＨｚ。４個のＬＥＤはスペース節約のため千鳥配置。２個の半固定ＶＲは送受信レベル調整用。 　　　　　　　　写真をクリックすると拡大します。

回路図、プログラムはＤＫ７ＩＮのサイトから

ＰＩＣ−ＴＮＣ （ＡＰＲＳ用簡易型ＴＮＣ）

詳細は別冊ＣＱ−ＨａｍＲａｄｉｏ　Ｎｏ１、Ｐ３３をご覧ください。 当局ではこれを可能な限り小さく作り、タカチのＳＷ−５５　　 というケースに収めてみました。

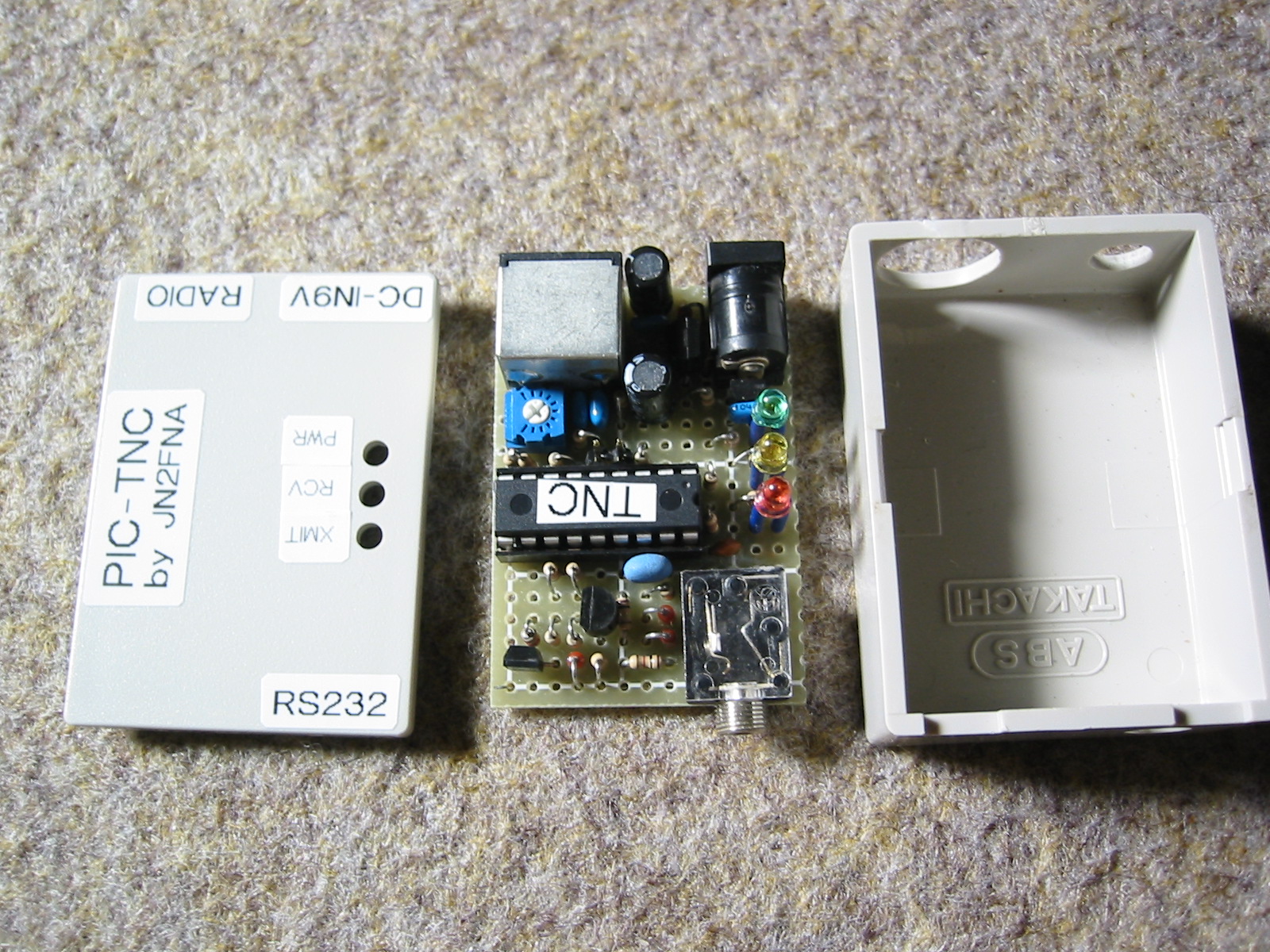

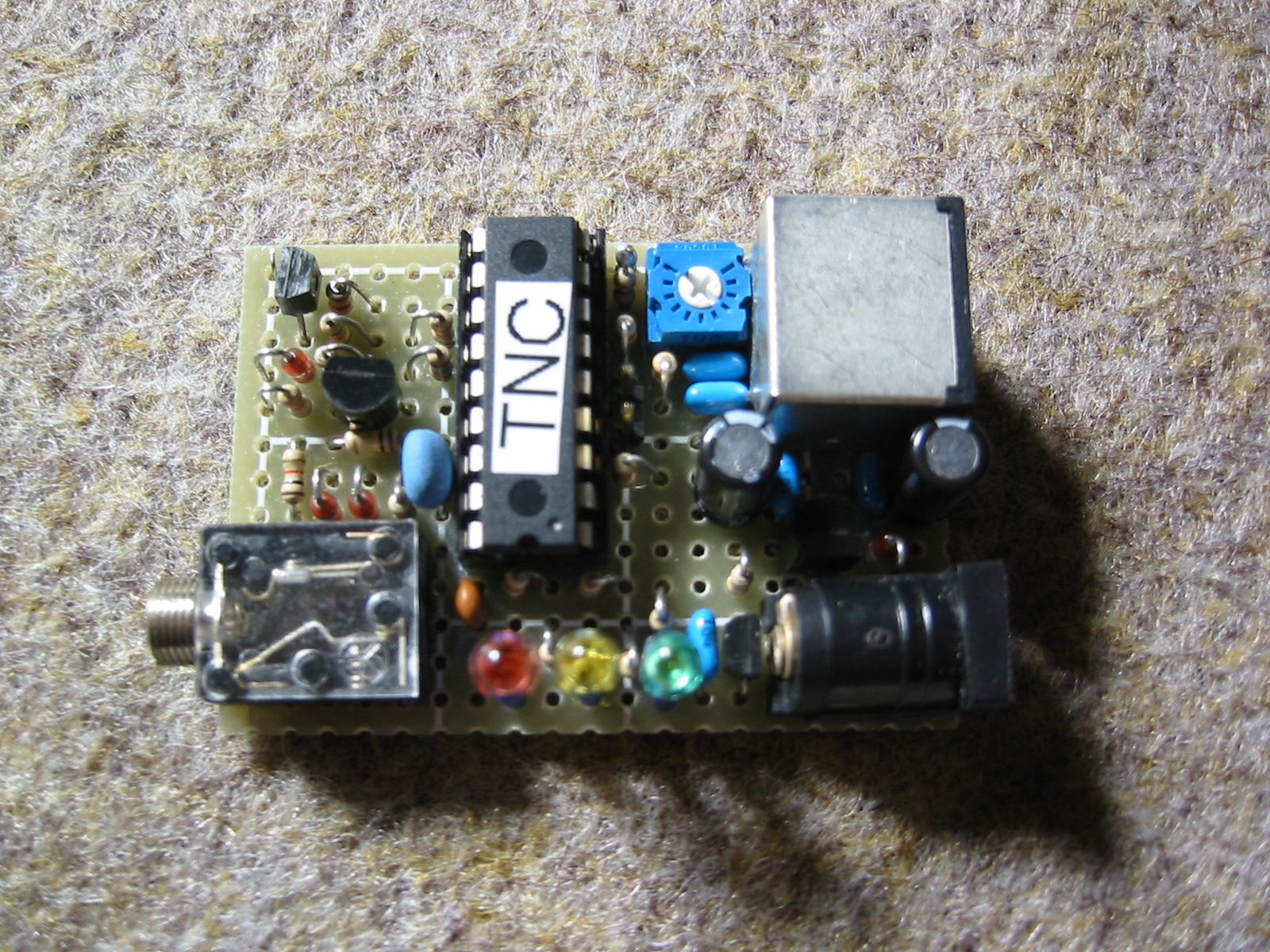

基本的なコンセプトはＴｉｎｙＴｒａｋ３と同じ。ＲＳ２３２Ｃ端子はスペース節約のためステレオミニジャック。リグ端子は６ＰミニＤＩＮでＤＡＴＡ端子と同じ規格。ＲＳ２３２ＣレベルコンバータはＭＡＸ２３２系ＩＣだと場所を取るのでトランジスタで代用。 　　　　　　　　　　写真をクリックすると拡大します。 使用したＰＩＣは高機能のＰＩＣ１６Ｆ８８。クロックは２０ＭＨｚ。 ＰＩＣ内蔵のコンパレータとソフトだけでＡＸ２５信号を復調することは難しく、送信（変調）はすぐにうまくいったが、受信（復調）に難儀した。 クロックの精度も関係あると思い、まずセラロックを水晶に交換した。そしてリグの音量ツマミを最大にして復調させることができた。 　　　　　　　　　写真をクリックすると拡大します。

回路図、プログラムはＦｏｘＤｉｇｉのサイトから

ＰＩＣＮＩＣローテータコントローラ （衛星通信用）

トライステート社（http://www.tristate.ne.jp）から出ているＰＩＣＮＩＣを用いて アンテナの方位角と仰角をコンピュータ制御するインターフェィスです。

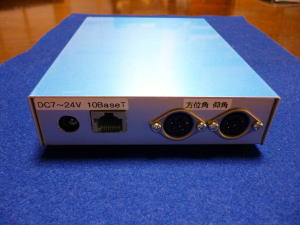

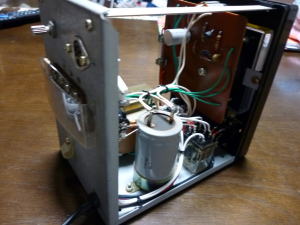

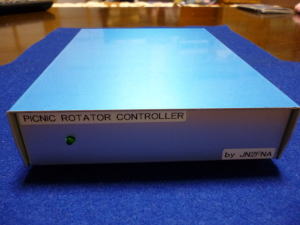

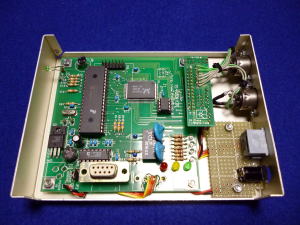

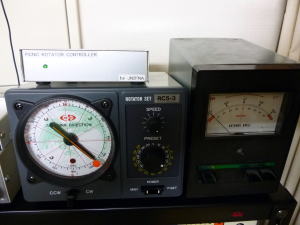

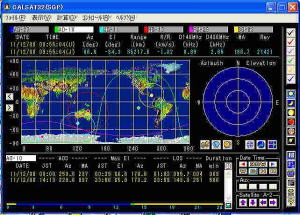

前面パネルから見たところ。操作はすべてパソコン画面から行うのでパネルには電源ランプのみとシンプル。 背面パネルから見たところ。左から電源アダプタを接続するジャック、１０Ｂａｓｅ−ＴのＬＡＮ端子、方位角、仰角それぞれのローテータ制御用ＤＩＮコネクタ。電源はローテータからもらうのでＤＣ入力はつながなくてもよい。 ケース内部の様子。ＰＩＣＮＩＣは手持ちの古いバージョン（Ｖｅｒ１）を利用(Ｖｅｒ２は基板が小さくなっただけで機能はほぼ同じ） ローカル局（ｅｘ　ＪＡ２ＤＦＰ）からＱＳＹしていただいた仰角ローテータの操作部の中身。 外部制御のため６ＰーＤＩＮ端子を増設した。 また、ＤＣ２４Ｖリレー２個を追加。その電源はモータ用電源（ＡＣ３０Ｖ）を整流して作る。 角度メータ信号出力が０〜５Ｖになるように抵抗で調整した。 左がクリエートデザインの方位角ロータ操作部。はじめから遠隔操作に対応しているものを購入した。 右が仰角ロータ操作部。 衛星軌道計算・アンテナ追尾ソフトは、ＪＲ１ＨＵＯ、相田ＯＭが開発されたＣＡＬＳＡＴ32を使用する予定。すばらしいソフトで、これを表示しているだけで衛星管制センターの雰囲気が味わえます。アマチュア衛星だけでなく、国際宇宙ステーションなどの位置も計算することができます。

超小型ＤＴＭＦ発振器

ＶｏＩＰ無線（ＷｉＲＥＳ、Ｅｃｈｏｌｉｎｋなど）にアクセスするためにはＤＴＭＦ信号の出せる トランシーバかＤＴＭＦマイクが必要です。こうしたものが付いていないリグでＶｏＩＰに アクセスするための外付けＤＴＭＦ発振器を作ってみました。小型スピーカを内蔵して おり、マイクに近づけてボタンを押すだけでＤＴＭＦ信号音を送信することができます。

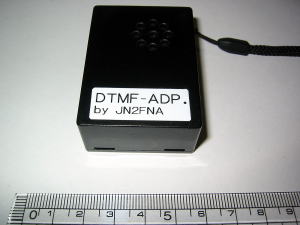

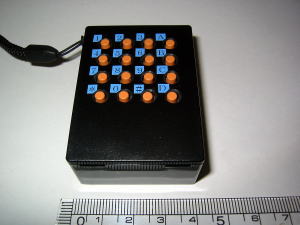

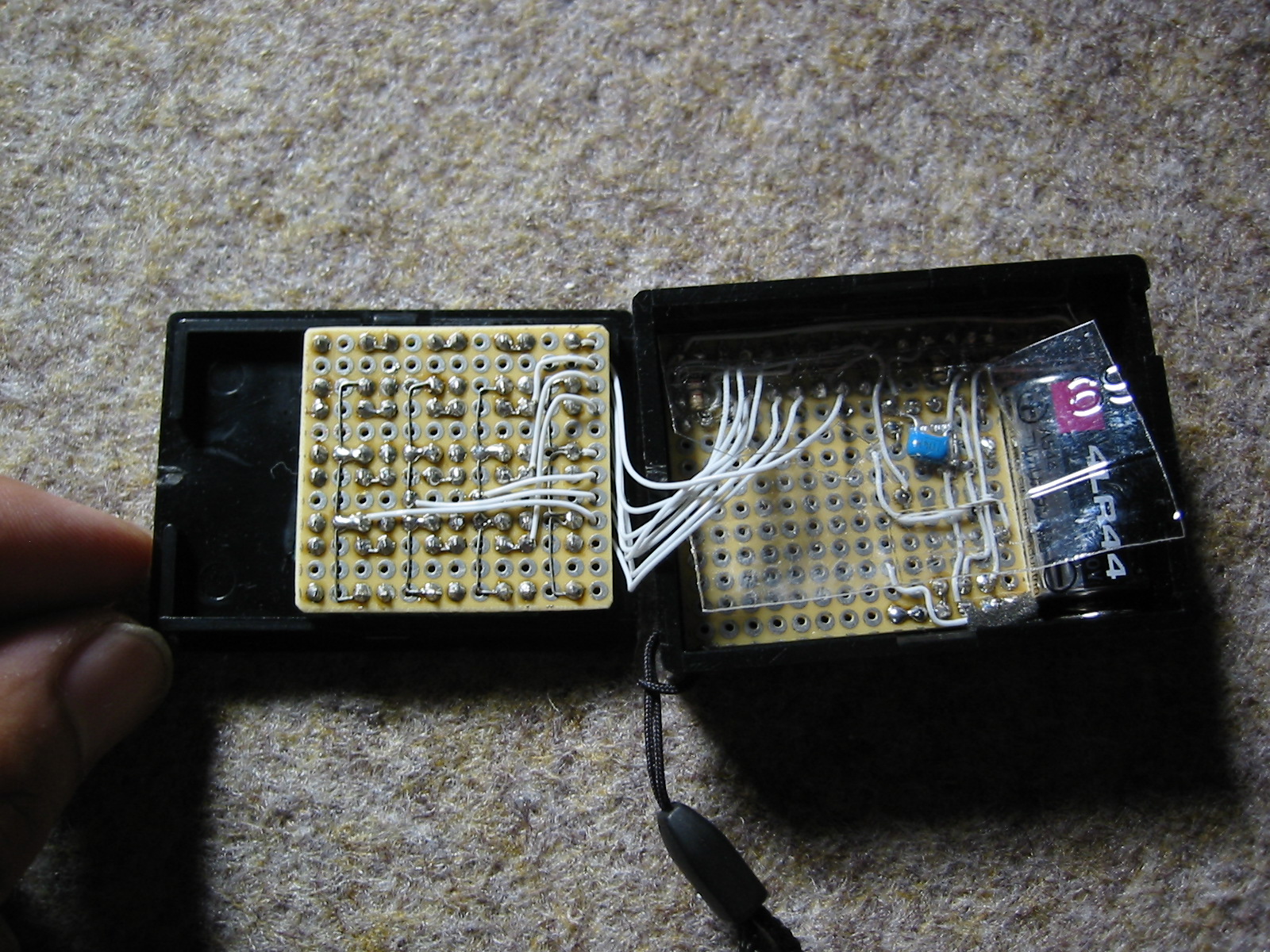

ケースは例のごとくタカチのＳＷ−５５。 電話にはないＡからＤのキーもある。一般的なタクトスイッチはボタンが黒色で目立たないのでオレンジ色のものを使用した。 内部には直径２0ｍｍの超小型スピーカを入れ、背面には音の出る穴があけてある。電源の切り忘れを防ぐため、電源スイッチは省略しボタン押下で自動的にＡＦアンプの電源が入るしくみにした。 内部の様子。キースイッチ基板とメイン基板の２枚からなる。ＤＴＭＦ発振ＩＣはシャープのＬＲ４０８７を使用。パワーアンプはＬＭ３８６で電源をＴＲで制御。電池は６Ｖの４ＬＲ４４で電極金具はゼムクリップを曲げて自作。 　　写真をクリックすると拡大します

ＶＸシリーズ用（ＶＸ−８を除く）メモリー編集ケーブル

スタンダード（現ＹＡＥＳＵ）のハンディトランシーバ「ＶＸシリーズ」は、高機能で堅牢なことから人気が高いトランシーバです。 メモリーも非常にたくさんあり、本体だけでは管理しきれないことから、クローン機能を使ってメモリー内容を編集するソフトが 外国のアマチュアによって制作され、フリーウェアとして公開されています。私もＶＸ−２を持っているので、 Ｗｅｂ上に公開されている情報をもとにスピーカマイク端子につなぐインターフェースケーブルを自作してみました。 ＶＸ−１，２，３，５，６，７に使えます。

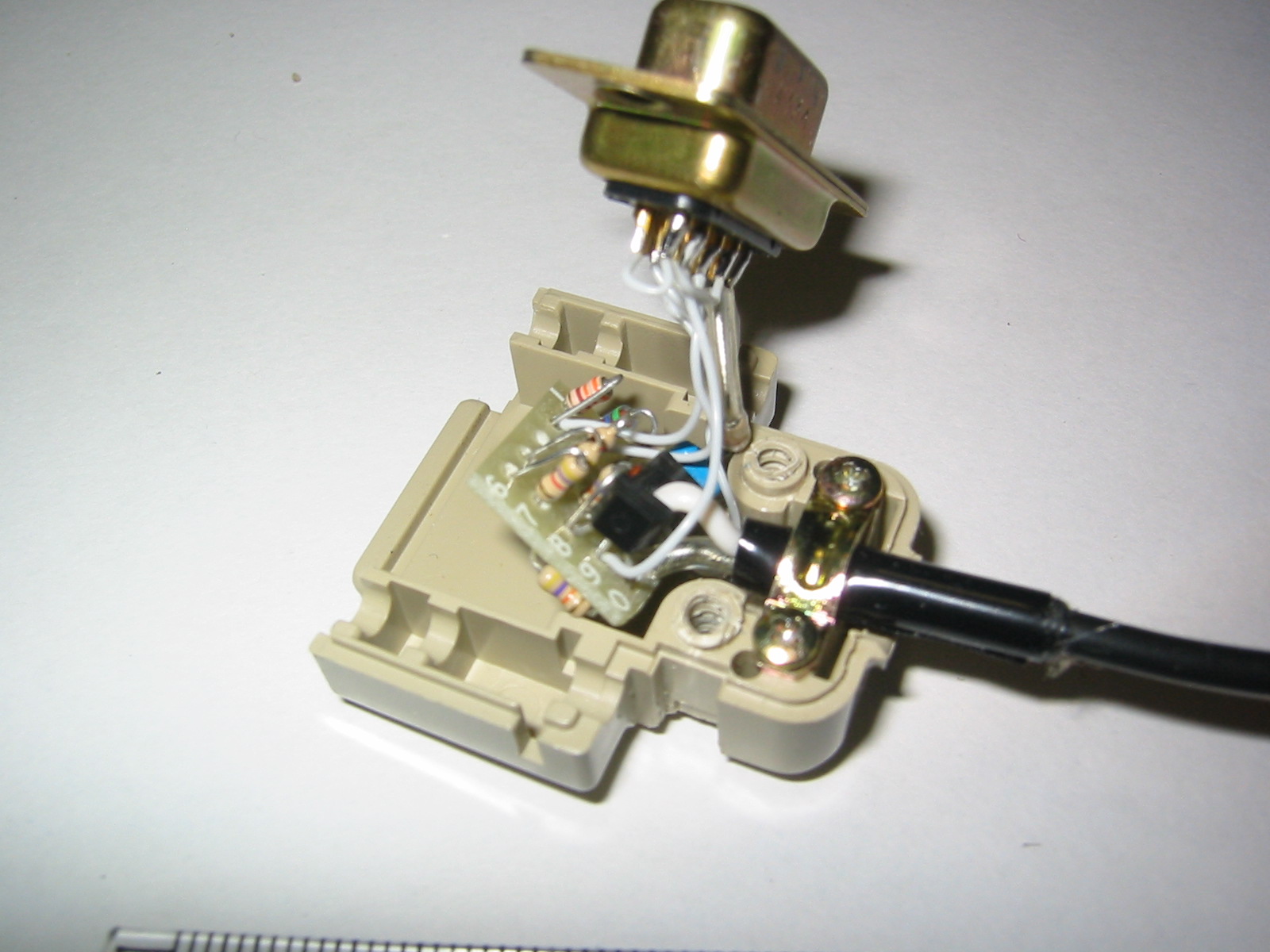

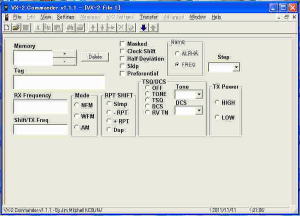

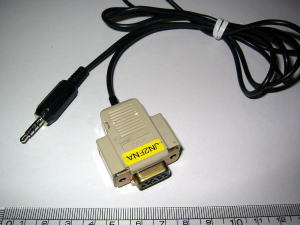

一見何の変哲もないケーブルだが、Ｄサブコネクタ部分に論理反転と２線−３線変換の回路がつまっています。 コネクタケース内部の様子。論理反転用トランジスタ２個と抵抗数本。動作電源をＲＳ２３２ＣポートのＲＴＳ，ＤＴＲから取るためのツェナーＤｉなど。写真をクリックすると拡大します。 ソフトはＶＸの機種によって異なる。ＶＸ−２の場合はＶＸ−２　Ｃｏｍｍａｎｄｅｒというソフト。 ＫＣ８ＵＮＪという方が作ったソフトです。 ↑ダウンロードはこちら。

ハンディ機用ＣＷ−ＩＤ装置

マイクロ波をやっていると、アンテナのビーム合わせに時間を要し、コールサインを含む変調信号を 送信し続けるようなモノが欲しくなります。多くの先輩方がＰＩＣを利用したＣＷ−ＩＤ装置を使用してお られますので、私もＰＩＣの勉強を兼ねて作ってみることにしました。

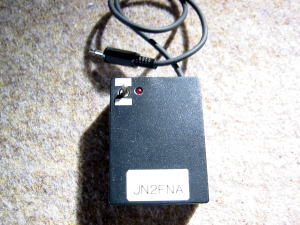

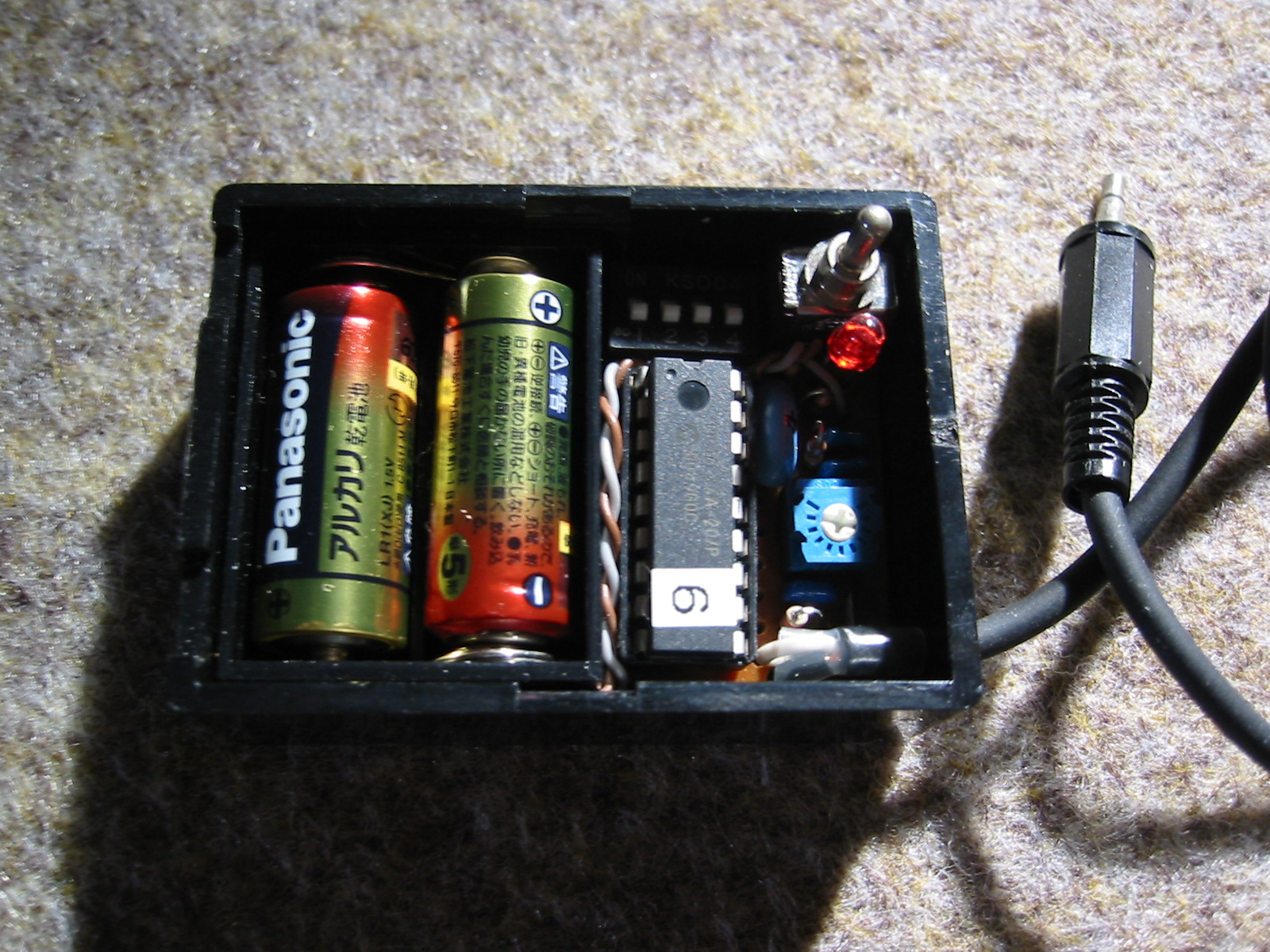

装置の外観。例によってタカチのＳＷ−５５に収めてある。 上面には電源スイッチと、トンツーに合わせて点滅するＬＥＤのみ。 出力プラグはＭＩＣ／ＰＴＴ兼用の２．５φミニプラグでアイコム、旧スタンダード（日本マランツ）のハンディ機にそのまま使える。ＶＸシリーズは変換コードを作って対応する。 なお、ケンウッドだけはマイク・スピーカ用の双方にプラグを挿す必要があるが、内蔵スピーカが切れてしまい使いにくい。 内部の様子。電池は単５×２本。ほんとは１本にしたかったが残念ながら１．５ＶではＰＩＣが動作してくれない。あるいはリチウム電池のＣＲ２０３２等を使うという方法もある。 だいぶ昔の作品なのでＰＩＣは古典的な１６Ｆ８４Ａだが、今なら８ピンＰＩＣを使うだろう。せっかくなので余ったポートを利用してＤＩＰスイッチをつなぎ、送出コードや速度、間隔の変更にも対応している。 １６Ｆ８４Ａを３Ｖで使うときは、ＢＯＲを無効にしておく必要がある。 　　　　　　　　　写真をクリックすると拡大します。
