水酸化ナトリウムの結晶模型の作り方

前のページへ　　　　

4.0cm球：32個（水素）
4.5cm球：32個（ナトリウム）　　水色
5.0cm球：32個（酸素）　　　　　赤　　

　　つまようじ、木工ボンド
　　カッター（発泡スチロールカッターがあると楽にきれいに切れる）

作り方

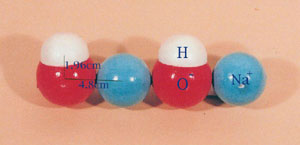

（１）4.5cm球を水色に塗る。球形のままNa+として使用する。 （２）5.0cm球を切り口の直径が3.8cmになるように切断する。この時、切断面が発泡スチロール球についている中心線に平行になるように切ると、組み立てがらくになる。赤で着色する。 （３）4.0cm球を切り口の直径が3.8cmなるように切断する。中心線から３ミリずらして切るとよい。着色しない。 （４）(２)と(３)で切断した酸素と水素をボンドで接着する。これをOH-とする （５）Na+とOH-を交互に４個、一直線につなぐ。１６組作る。　　　　　　 　水素を上にして置いたときに、Na+とOH-の下端が、右の写真のように同じ面に接するようにする。 　接着する時に補強材としてつまようじを 2cmくらいに切ったものを入れる。発泡スチロール球の中心の穴を利用できるが、球の大きさが違うのでどちらか一方の穴しか使えない。もう一方はつまようじの尖ったほうを突き刺す。

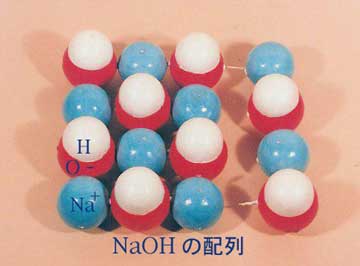

（６）（５）で作ったものを４個接着して四角形にする。 　この時、水素を上にしてNa+とOH-とが互い違いになるように、またどのイオンも下側が同じ高さになるようにする。この時も補強材を入れる。 　同じものを４個作る。

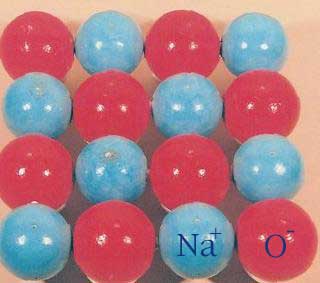

	裏から見る

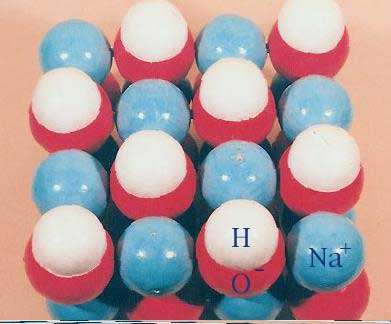

（７）（6）で来たものを２個づつ重ねて接着する。この時も、Na+とOH-が接するようにし、水素は外側になるように平らな面どうしを合わせる。 　二段重ねが２個できる。 　　　　　　　　　　　　 （８）（7）で出来たもの２個を重ねる。ここでは、前後左右に半列づつずらして、上下の水素が接するように置く。 　水素が対角線の方向に並ぶようになる。これは接着しない方がよい。
