DMDL EditorX データモデル作成ウィザード

DMDL EditorXのデータモデル作成ウィザードの説明です。


概要

DMDLはテキストベースでデータモデルを定義しますが、表形式で入力できるウィザードも用意してみました。

ツールバーの左から4番目のボタンを押すとデータモデル作成ウィザードが起動します。

その右側のボタンは、既存のデータモデルを修正するウィザードを起動します。
(選択肢が若干異なる以外は、データモデル作成ウィザードと同じものです)


レコードモデルの例

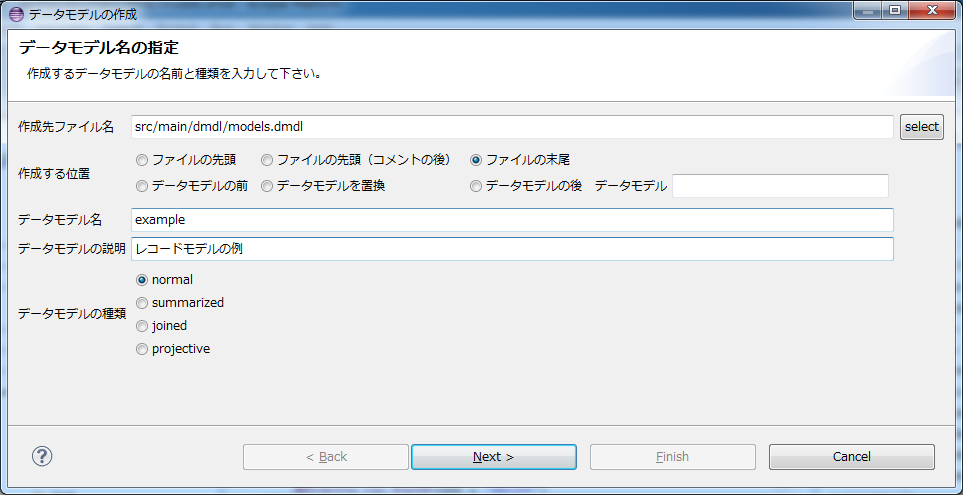

レコードモデルを作成する例です。

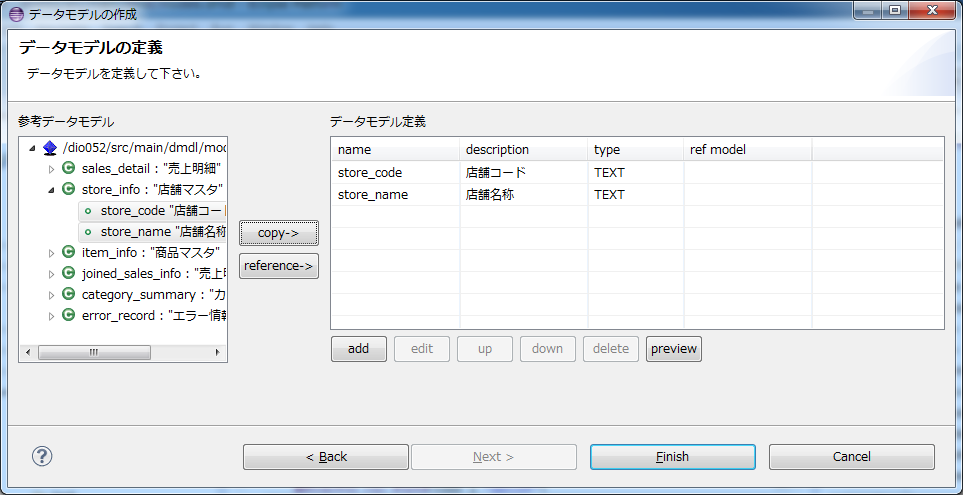

左側に既存のデータモデルの一覧が出るので、プロパティーを選択してcopyボタンをコピーすることが出来ます。(もしくはドラッグ&ドロップ)

左側のツリーでデータモデルを選択してreferenceボタンを押すと、そのデータモデルへの参照が作られます。(「+」による合成を作る)

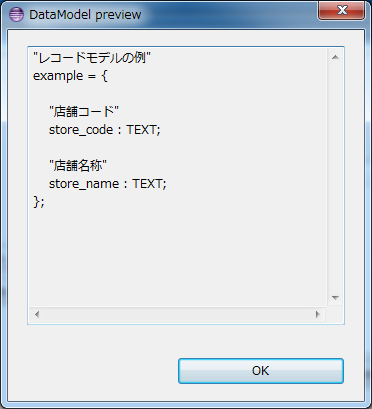

previewボタンを押すと、以下のようにDMDLになったらどうなるかが表示されます。


集計モデルの例

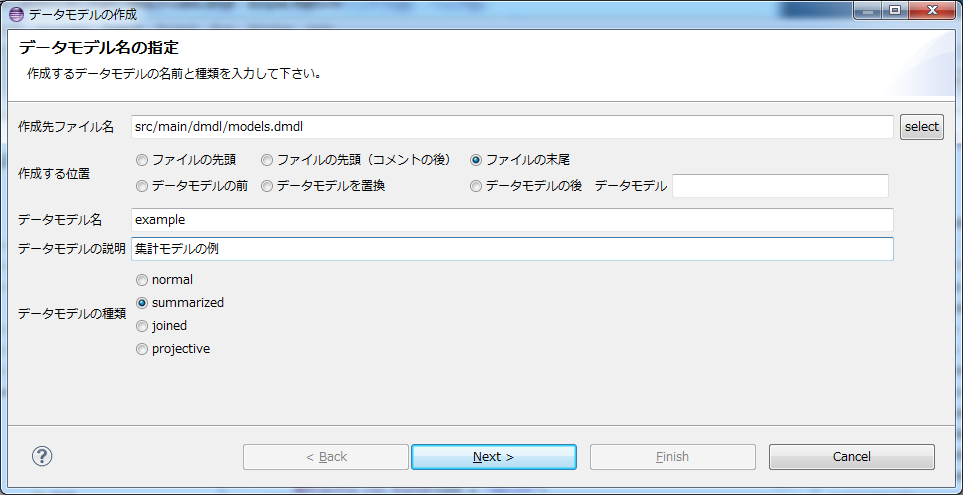

集計モデルを作成する例です。

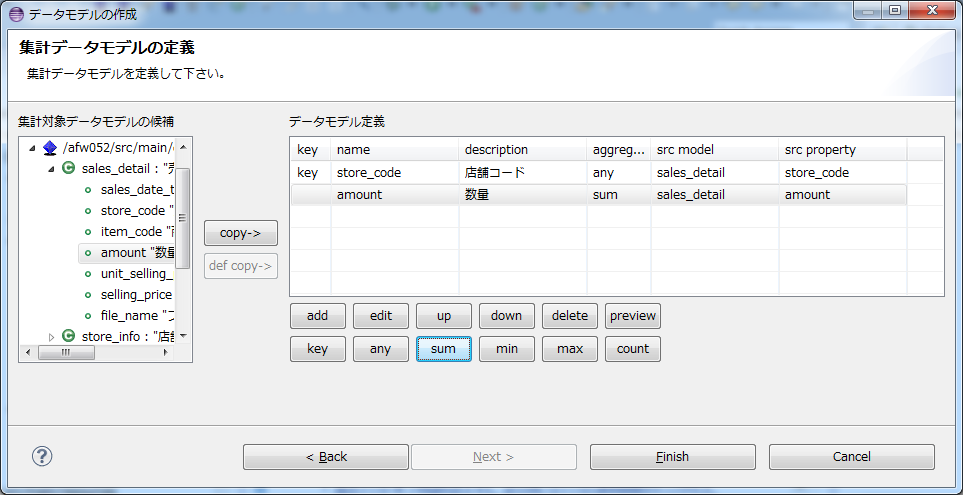

左側に既存のデータモデルの一覧が出るので、プロパティーを選択してcopyボタンをコピーすることが出来ます。(もしくはドラッグ&ドロップ)
そして右側で行を選択してeditボタンを押すことにより、編集ダイアログを開きます。
キーの指定や集約種類(sumやcount等)は、編集ダイアログ内で変更できます。
また、データモデル定義の表の中で行を選択し、keyやsumといったボタンを押すことでも変更できます。[2014-04-19]

def copyボタンは、他の集計モデルの定義をそのままコピーする機能です。
左側のツリーで集計モデルを選択したときだけ使用できます。

※src model(集計元データモデル)は、全ての行で同一である必要があります。

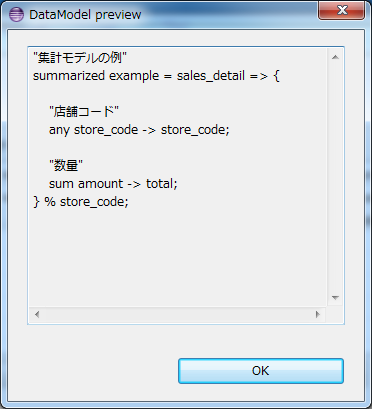

previewボタンを押すと、以下のようにDMDLになったらどうなるかが表示されます。


結合モデルの例

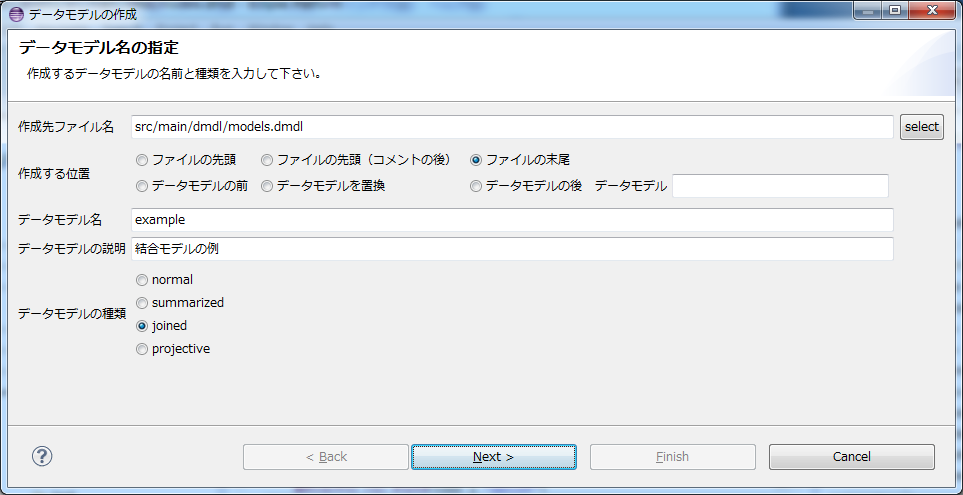

結合モデルを作成する例です。

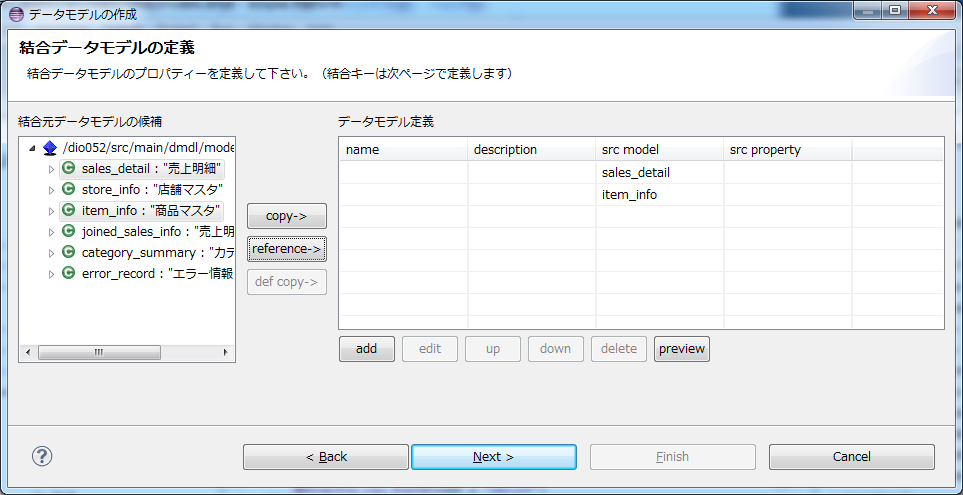

左側に既存のデータモデルの一覧が出るので、データモデルやプロパティーを選択してcopyボタンをコピーすることが出来ます。(もしくはドラッグ&ドロップ)
referenceボタンを押すと、データモデル名のみがコピーされます。

def copyボタンは、他の結合モデルの定義をそのままコピーする機能です。
左側のツリーで結合モデルを選択したときだけ使用できます。

※src model(結合元モデル)は2種類だけになるように指定して下さい。

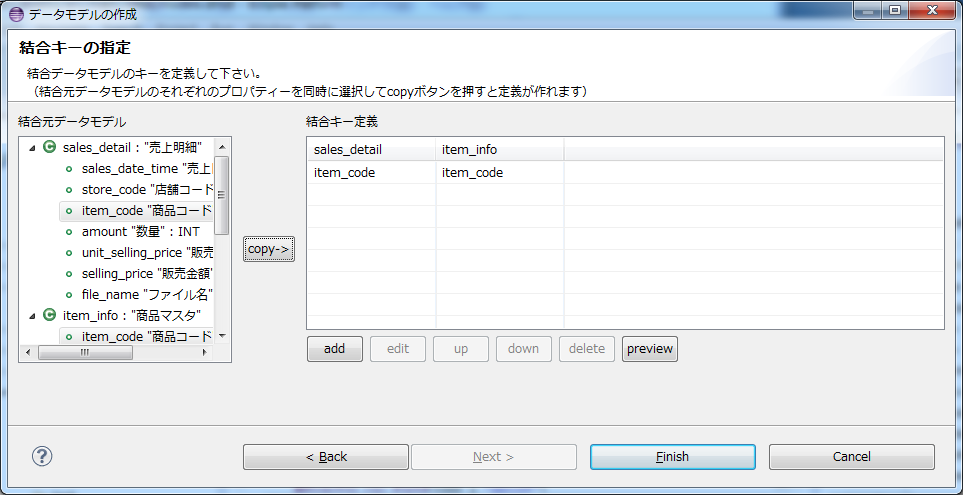

左側には前のページで指定した結合元データモデルのプロパティー一覧が表示されます。
この中から結合キーにする項目をペアになるように選択し、copyボタンを押すと結合キーとして定義されます。(もしくはドラッグ&ドロップ)

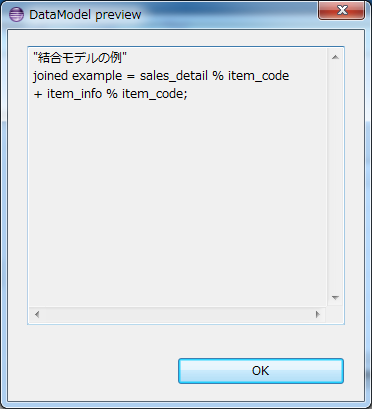

previewボタンを押すと、以下のようにDMDLになったらどうなるかが表示されます。


射影モデルの例

射影モデルの作り方は、レコードモデルと同じです。
(DMDLの文法上は、データモデル名の前に「projective」が付くだけです)
