パケットデータ処理用、VTEXTジェネレータ用に、それぞれPIC16F628を使用し、24LC64に受信データを記憶する

2002.9.4

パソコンを使わなくても、ナビトラ局の位置が分かるレーダースコープです。カーナビ用の小型液晶モニタに映し出すことを前提に、ＰＩＣだけで製作しています。部品点数も少なく2000円程度でできるのではないかと思います。ナビトラモニタと組み合わせるとメッセージなど具体的な情報も得られます。

通常のカーナビ(ターゲットはSONY NVX-4)と組み合わせて使うことを前提とし、４インチ程度の液晶モニタ（ターゲットはパチンコ液晶モニタ）にビデオ信号で表示するのが目的として作られています。また、ビデオ信号をＰＩＣだけで製作しているため、グラフィック表示はできず、文字だけの表示です。

詳細は、HAM Journal No.103 2002年 秋号の特集をごらんください。

レーダースコープの出力画面

テキスト（１３桁×１１行）のみの表示のため、こんな感じの表示になります。中央の「＋」が自分の位置、左下の数字「４」がスケール（尺度）を表しています。コールサインはサフィックスのみ、記憶可能なナビトラビーコンは５１２個、３０分で自動消去するため、何時までもゴミは残りません。なお、ビーコンの受信には別途ＴＮＣや受信機が必要になります。

プログラム・ダウンロード

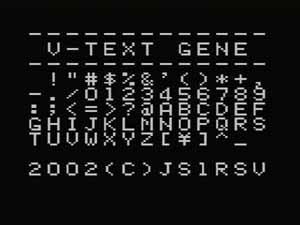

起動時に表示可能な文字を表示する

2002.9.8

PIC16F628だけで、ビデオ信号を発生し、画面上にテキストを表示する装置です。外付け部品はほとんど必要なく、表示させるデータも、シリアル信号で送るので、どんなアプリケーションからも使用が可能です。表示可能文字数は、１３桁×１１行で、６４種類の文字を表示できますが、これはプログラム次第で変更可能です。現在アプリケーションとして、上記のナビトラレーダースコープと、サーキット用ラップタイムカウンタがあります。

ビデオ信号出力は、たったこれだけの部品でできます

RS232C仕様

回路図、プログラムは上記（ナビトラレーダースコープ）にある「ナビトラスコープ用ビデオテキストジェネレータ」を参照ください。組み込み相談、仕様変更はメールにてご相談ください。
