LUX MQ60 CL35II のレストア

２００４年８月１２日　～

ＬＵＸＭＡＮ　ＭＱ６０

＜２００４年９月５日＞
本日は、ＭＱ６０のコンデンサ類やＤＣバランス用のＶＲを新品に交換しました。
また、電源の整流用のダイオードも交換しました。
昔の真空管での製作の勘が戻ってきました。
我が家にやって来たときの、ＭＱ６０は、タバコのヤニにコーティングされ、ケースなどもサビだらけ、埃だらけと、綺麗にするのが大変でした。
まだ、火を入れていません。
やって来たときに試しに火を入れなくて良かったです。

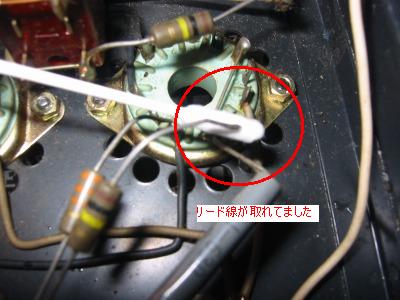

裏を開け、回路図を見ながら部品の確認をしていたところ、ＤＣバランス用のＶＲから１００Ｋオームの抵抗を通り、出力管のグリッドに接続されているリード線が宙ぶらりになっていました。
これは、メーカーで作られたときのハンダ付けの不良と思われます。
テンプラ半田と言うよりも、リード線の先っぽが、チョコッと、真空管ソケットの端子に、かろうじて付いていたと言う感じで、前の持ち主に聞いたところ、音が出ていたときには、問題なく、引越し等での振動で外れたようです。
それにしても、ＤＣバランスのＶＲの位置が少し異常なのと、出力トランスの１次側の内部抵抗値が、もう片方の基準値に近いものよりも、低めなのが気がかりです。
もう少し、内部の面倒を見て、真空管のビンやソケットなど接点復活剤などで磨いてから、調整に入りたいと思います。

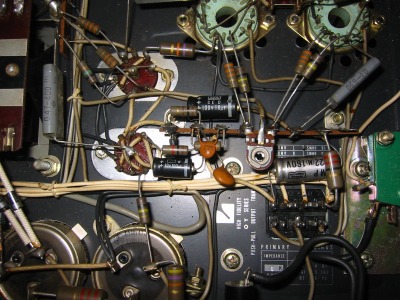

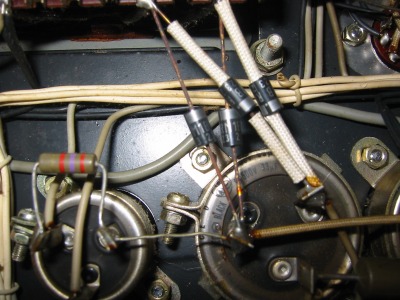

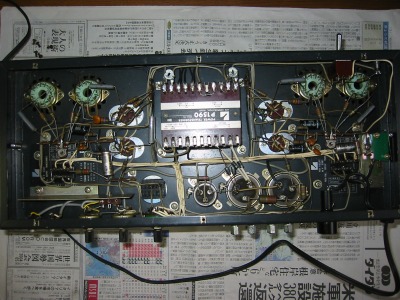

上の画像は、部品の交換前です。左側の上下はそれぞれ左右のパワー管のまわりと、右上は、整流用のダイオードと平滑用のブロックコンデンサー周りです。

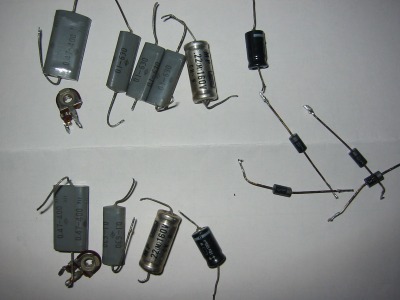

左下は、取り外した旧部品です。ＤＣバランス用のＶＲは、外す時に足が折れ壊れてしまいました。

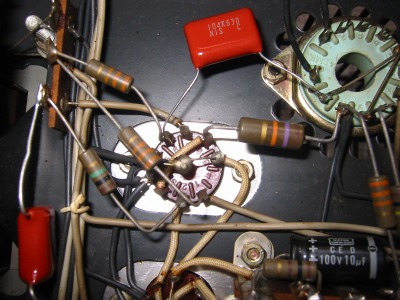

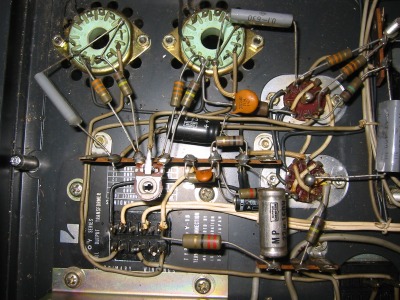

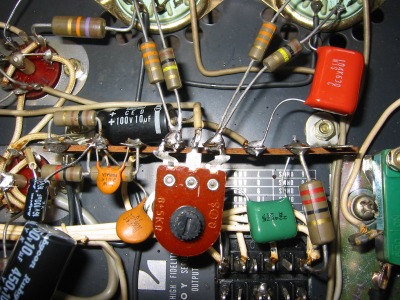

上左右の画像は、部品交換後の様子です。
ＤＣバランス用のＶＲは、いくつか用意して両端子間が５ｋΩに近く揃っているものを左右に使いました。
結構バラツキがあったのにはビックリしました。それも全て５ｋΩより低かったですし、４ｋΩを下回っていたものもありました。

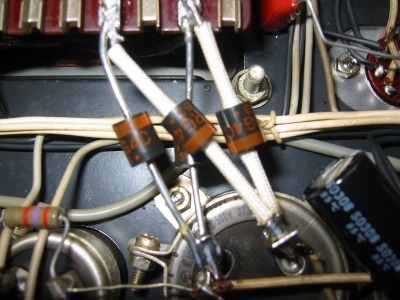

左画像は、整流用のダイオードです。

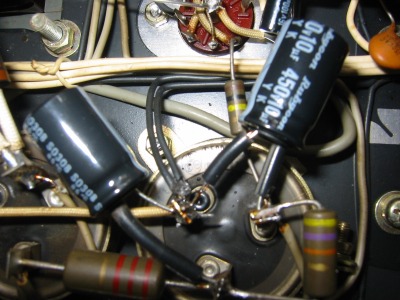

電源の平滑用のブロックコンデンサー４７μＦ X ２５００ＷＶ
をそれぞれ新規で４５０Ｖ１０μＦをパラで接続しました。

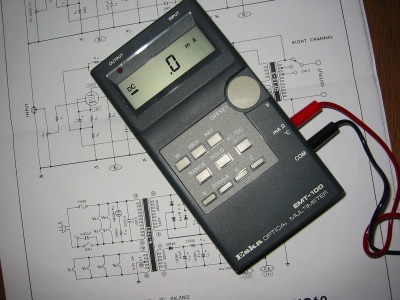

回路図とテスターは、必要不可欠です。

通常のテスターは、所有していますが、デジタル表示のマルチメーターを重宝しています。
これは、光ケーブルなどの減衰率などを測定する計器で、それに、熱電対を利用した温度測定、電圧、電流、抵抗値などが測定できます。

ただ、今回のＤＣバランス調整には、通常のアナログのテスターのほうが使い易かったと思います。
だいいちこのマルチメーターでは、電流値は、200ｍＡまでしか測定できないので、それ以上はオーバー表示となり、ゼロに近ずいているのか遠のいているのか分かりませんでした。

＜２００４年９月１１日、１２日＞
少ない自由時間を利用して、真空管のピンとソケットを接点復活剤にて磨き、電源の平滑回路のブロックコンデンサに容量ヌケがあるとパワーが出なくなるので、別途、電解ブロックコンデンサに並列に電解コンデンサをつけました。（おそらく容量ヌケはあるはず）

回路的には交換部品を終了し、さて、真空管を１本づつ抜いた時、どこにささっていたかも、マークしておきましたが、いざ、戻す時に何かへんだと思い、よくよく真空管の表示と、シャーシに刻んである、表示が異なっているのを確認、我が家にやってきたときに、６２６７のところに６ＡＱ８が、６ＡＱ８のところに６２６７が、ささっていた訳です。
戻すときに、気がついてよかったです。左右とも同じにささっていました。
これでは、絶対音が出ませんでした。
後で、元所有していた友人に聞いたところ、昔に抜いた覚えがあるがどうしたかは忘れたそうです。（おいおい、^_^;　）

さて、真空管を全てさし終り、アンプに火を入れる時がきました。
もう一度、裏より部品や配線のおかしなところがないかを目視し、少しの時間スイッチＯＮです。煙が出ていないか、変な臭いはしていないか、真空管のヒーターは、全て灯いているかを確認しＯＦＦ。その後、再びＯＮにしバワー管の９ピンに－５０Ｖのバイアス電圧がかかっているかをチェック、左側が－４０Ｖと低めだったので調整し、右は、－４９．８Ｖだったので、そのままＯＫとしました。

その後、ＤＣバランスの調整となりました。

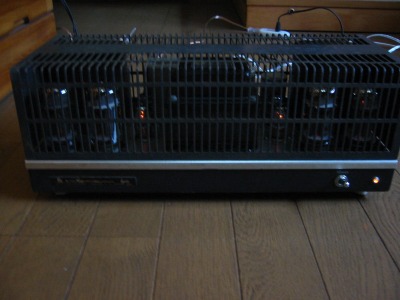

まだ、ケースの再塗装などもありますが、早速、現在、外してあるＲＥＢＯＸ１号に接続しプリアンプなどは現行のＬＵＸＫＩＴのものをから接続、結果はｇｏｏｄでした。
ハムもスピーカーに耳を近ずけて、よく聴かないとわからないレベルで音も３極管の独特の澄んだやわらかい音でした。まるでＷ３－５９３ＳＤが、もうエージングが終わっているかのような角がとれたような感じでした。

ここまでの作業は、回路図や交換部品などが揃っていれば、半日あれば出来る作業です。長くとも１日で十分なものと思われます。まぁ、今回、真空管やトランス類など不良がなかったことが幸いです。
