中島「栄」発動機 潤滑解説図

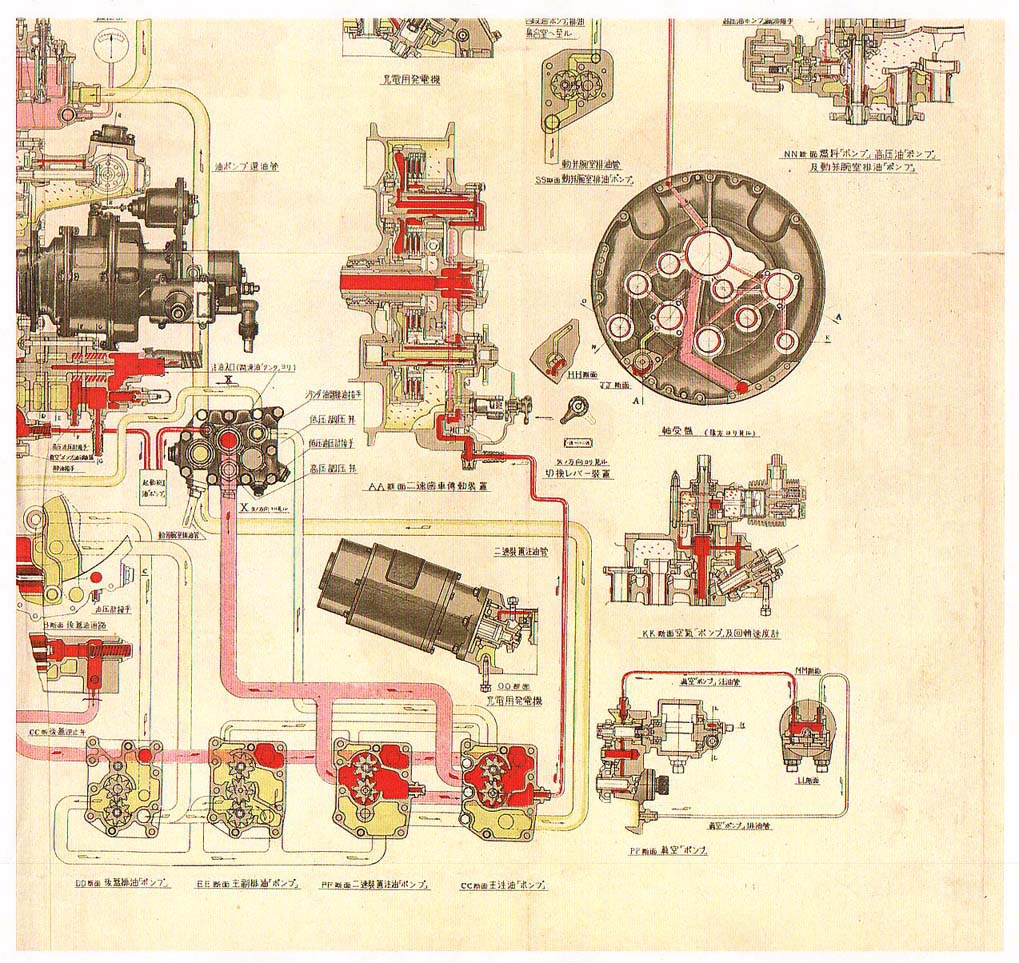

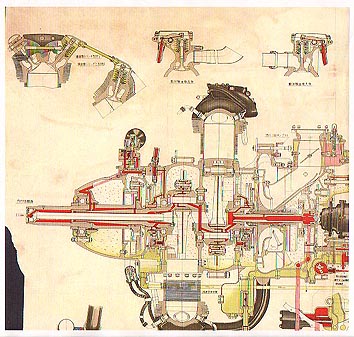

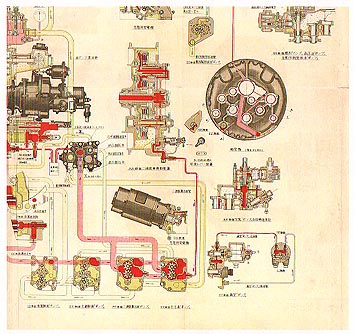

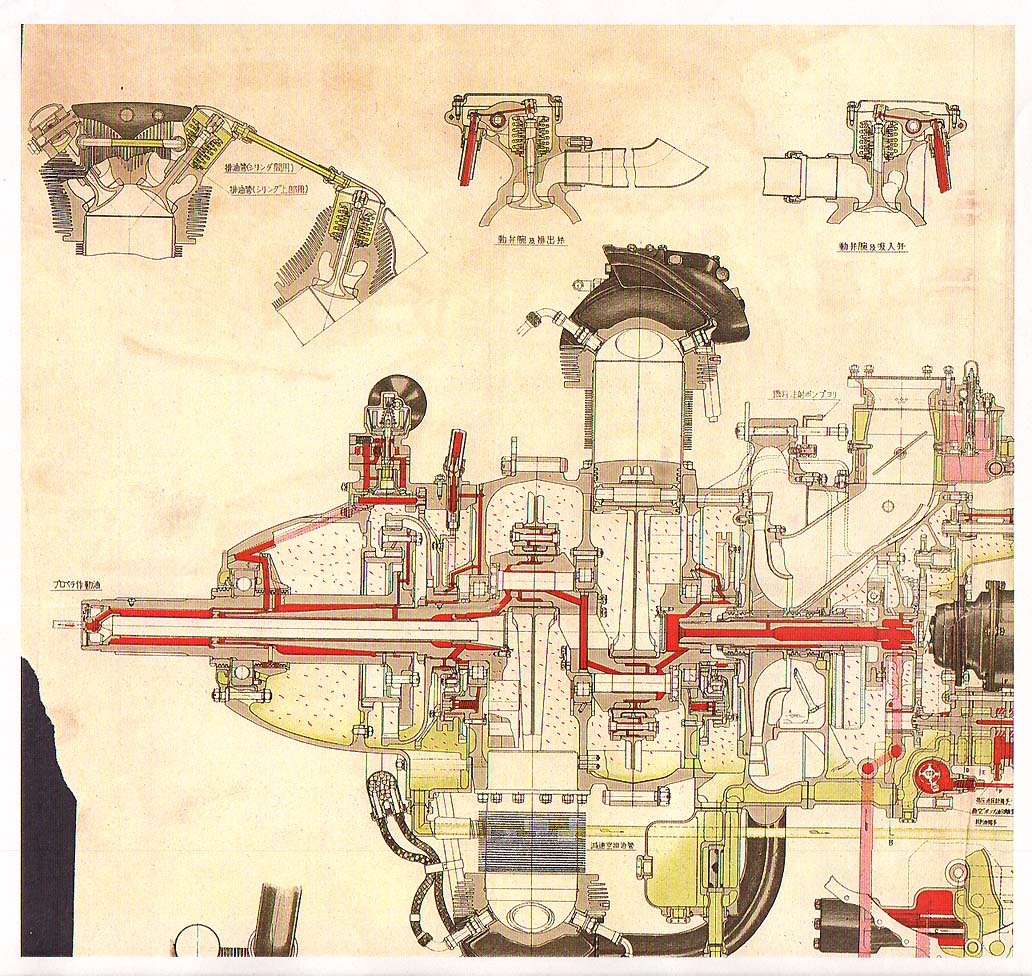

図1- 図2
赤色系統は「給油」、薄黄緑色は「廃油」、桃色は「燃料」系統です。油圧ポンプは低圧用と高圧用がある。
クランク軸回転数は公称 2,700 r.p..m、離昇時 2,750 r.p.m、夫々シリンダ温度 150度〜170度、230度、
油温: 許容最高温度 90度、巡航時 70度、 油圧: 5.0〜7.0 kg/cm2、2速過給器切替時 最高13.0 kg/cm2
